Nasz asortyment produktów obejmuje urządzenia wyłożone arkuszami PTFE, natryskiwanie PTFE i powlekanie wałkami, urządzenia wyłożone tworzywem sztucznym, rury i kształtki stalowe wykładane PTFE oraz powiązane komponenty fluoropolimerowe wykonane z PTFE, PFA, ETFE, FEP i innych zaawansowanych materiałów.

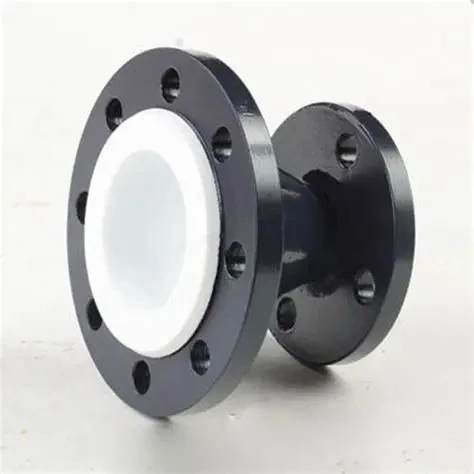

Reduktory pokryte PTFE przeznaczone są do łączenia rur o różnych średnicach w odpornych na korozję przemysłowych instalacjach rurowych. Zapewniają stopniowe przejście pomiędzy większymi i mniejszymi odcinkami rur, zachowując wyłożony kanał przepływu dla mediów korozyjnych.Zhuoyanjest chińskim producentem i dostawcą złączek wyłożonych PTFE do zastosowań chemicznych, farmaceutycznych i innych procesów przemysłowych.
Wewnętrzna wykładzina PTFE oddziela przenoszone medium od stalowego korpusu reduktora, pomagając chronić podłoże metalowe przed korozją powodowaną przez kompatybilne media kwaśne, zasadowe i inne chemiczne. Zhuoyan oferuje dostosowane średnice wlotu i wylotu, długość reduktora i specyfikacje kołnierzy, aby dopasować je do różnych układów rurociągów i wymagań dotyczących połączeń.
Główną różnicą pomiędzy reduktorami koncentrycznymi i mimośrodowymi jest położenie ich linii środkowych. To rozróżnienie strukturalne wpływa na sposób dopasowania reduktora do rurociągu i sposób gromadzenia się gazu lub cieczy w poziomym odcinku rury.
| Typ reduktora | Projekt konstrukcyjny | Typowe rozważania dotyczące wyboru |
|---|---|---|
| Koncentryczny reduktor wyłożony PTFE | Wlot i wylot mają tę samą linię środkową, tworząc symetryczne przejście. | Odpowiednie tam, gdzie oś rury musi pozostać wyrównana, w tym w wielu pionowych układach rur. Potwierdź orientację instalacji i dostępną przestrzeń. |
| Mimośrodowy reduktor wyłożony PTFE | Wlot i wylot mają przesunięte linie środkowe, przy czym jedna strona pozostaje płaska. | Często brane pod uwagę w przypadku rurociągów poziomych, gdy trzeba zarządzać akumulacją gazu lub zatrzymywaniem cieczy. Płaska orientacja zależy od tego, czy priorytetem jest zapobieganie powstawaniu kieszeni powietrznych, czy ułatwianie drenażu. |
W przypadku przewodów ssących pompy, mimośrodowy reduktor zainstalowany płaską stroną do góry może pomóc w zapobieganiu powstawaniu kieszeni powietrznych. W zastosowaniach wymagających całkowitego drenażu bardziej odpowiednie może być ustawienie płaską stroną do dołu. Ostateczną konfigurację należy potwierdzić w oparciu o układ rurociągów i wymagania operacyjne, a nie wybierać wyłącznie na podstawie orientacji rurociągu.
Redukcja musi być dopasowana zarówno do wymiarów podłączanych rur, jak i wymiarów montażowych. Shandong Zhuoyan New Materials Co., Ltd. może dostosować średnicę wlotu, średnicę wylotu, długość reduktora i standard kołnierza zgodnie z wymaganiami projektu.
W przypadku projektów zamiennych sprawdzenie istniejących wymiarów reduktorów i połączeń kołnierzy przed złożeniem zamówienia może pomóc uniknąć niedopasowań montażowych. W przypadku nowych instalacji rurowych należy dobrać geometrię reduktora wraz z otaczającymi ją rurami i pozostałą armaturą.
Wykładzina PTFE zapewnia odporną na korozję wewnętrzną barierę pomiędzy medium procesowym a stalowym korpusem. Jego zgodność chemiczną należy oceniać na podstawie składu medium, stężenia, temperatury roboczej i warunków pracy.
Płynne przejście wewnętrzne pomaga uniknąć niepotrzebnie nagłej zmiany kanału przepływu podczas łączenia rur o różnych średnicach. Właściwie dobrana geometria reduktora może pomóc w ograniczeniu zakłóceń przepływu i retencji medium, chociaż rzeczywisty opór przepływu i turbulencje zależą również od natężenia przepływu, stosunku średnic, długości reduktora i szerszej konstrukcji rurociągu.
Przed wysyłką każdy reduktor wyłożony PTFE poddawany jest kontroli otworkowej przy użyciu iskier wysokiego napięcia w celu sprawdzenia integralności wykładziny. Kontrola ta pomaga zidentyfikować potencjalne nieciągłości w barierze PTFE przed zainstalowaniem złączki na linii technologicznej.
Reduktor koncentryczny utrzymuje wspólną linię środkową pomiędzy wlotem i wylotem, podczas gdy reduktor mimośrodowy ma przesuniętą linię środkową i jedną płaską stronę. Koncentryczne konstrukcje są powszechnie brane pod uwagę tam, gdzie wymagane jest wyrównanie linii środkowej. Konstrukcje ekscentryczne mogą być przydatne w liniach poziomych, gdzie należy kontrolować akumulację powietrza lub zatrzymywanie cieczy. Odpowiedni typ i orientacja zależą od układu rurociągów i wymagań eksploatacyjnych.
Do obsługi gnojowicy można rozważyć konfigurację mimośrodową, pod warunkiem potwierdzenia technicznego. Przydatność zależy od składu zawiesiny, właściwości cząstek stałych, warunków przepływu, geometrii reduktora i wymagań dotyczących wykładziny. Przed złożeniem zamówienia prosimy o podanie szczegółów dotyczących nośnika i warunków pracy w celu oceny.
Tak. Standard kołnierza i wymiary przyłączy można określić zgodnie z projektem rurociągu. Proszę podać istniejące specyfikacje kołnierzy, nominalne rozmiary rur i odpowiednie rysunki, aby można było potwierdzić wymaganą konfigurację połączenia.
Proszę podać średnice wlotu i wylotu, typ reduktora, wymaganą długość, standard kołnierza, transportowane medium, temperaturę roboczą, warunki ciśnienia i ilość. W przypadku projektów wymiany pomocne są również istniejące rysunki produktów lub pomiary wymiarowe.
Skontaktuj się z firmą Zhuoyan, aby uzyskać informacje na temat niestandardowych wymagań reduktora wyłożonego PTFE. Jako producent i dostawca z siedzibą w Chinach możemy omówić wymiary reduktorów, konfiguracje koncentryczne lub mimośrodowe oraz połączenia kołnierzowe zgodnie z projektem rurociągu. Prześlij swoje wymagania techniczne, aby uzyskać szczegółowe informacje o produkcie i wycenę fabryczną.
