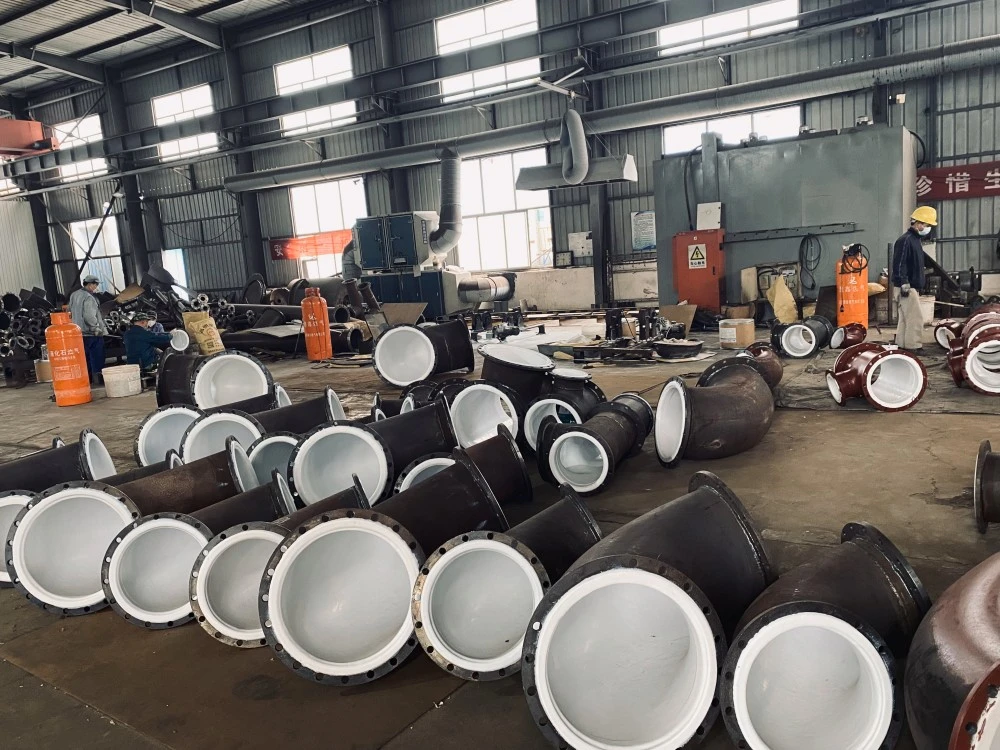

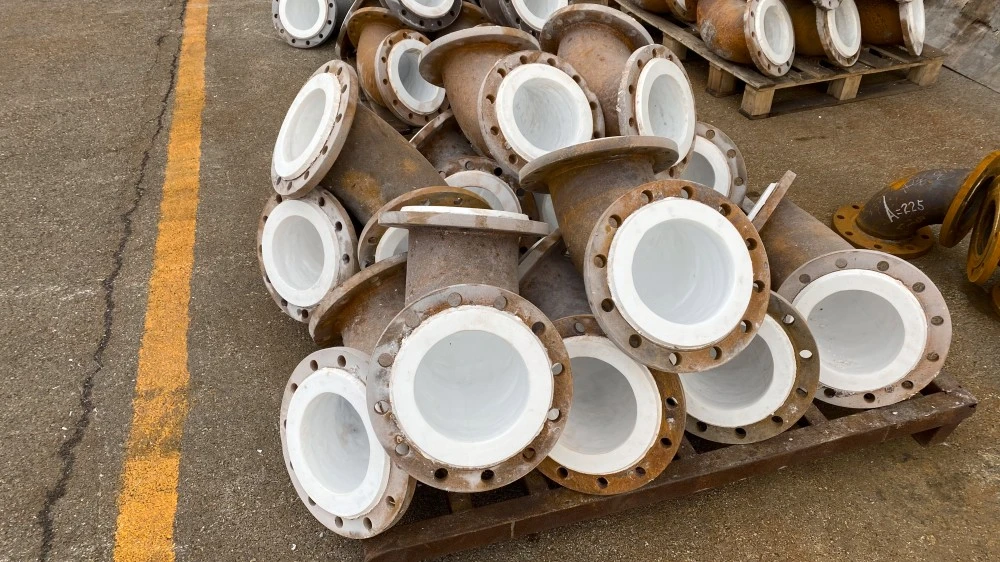

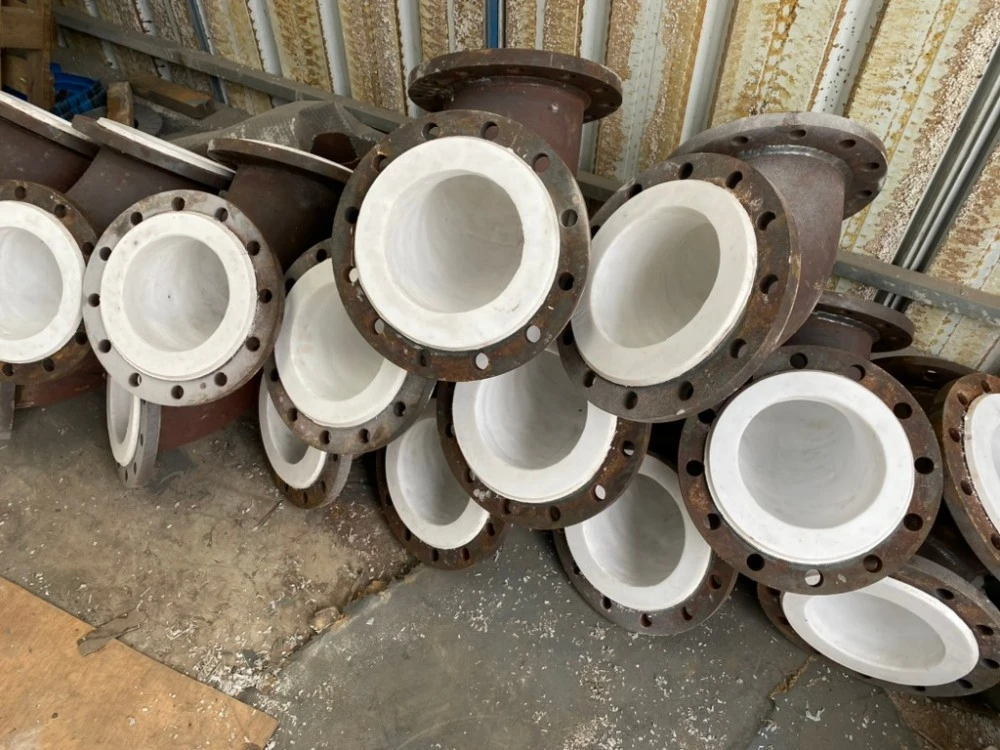

Kolanko do rur przemysłowych pokryte PTFE

Zhuoyan, profesjonalny producent z Chin, dostarcza kolana rur procesowych wyłożone PTFE do zastosowań przemysłowych, przeznaczone do systemów rurociągów wymagających odpornych na korozję przejść kierunkowych. Łączniki te łączą obudowę stalową – dostępną w wersji ze stali węglowej lub stali nierdzewnej – z wewnętrzną wykładziną z PTFE. Stalowa powłoka zapewnia wytrzymałość mechaniczną i odporność na ciśnienie, podczas gdy wyściółka PTFE chroni przed atakiem chemicznym ze strony agresywnych mediów procesowych.

Dane techniczne

Co to jest kolanko do rur przemysłowych pokryte PTFE?

Kolano rury pokryte PTFE to łącznik rurowy używany do zmiany kierunku przepływu w systemie rurociągów, z wykładziną z politetrafluoroetylenu (PTFE) nałożoną na wewnętrzną powierzchnię stalowego korpusu kolanka. Warstwa PTFE pełni funkcję bariery pomiędzy transportowaną cieczą a metalową obudową, zapobiegając korozji stalowego podłoża. Kolano wytwarza się poprzez wyłożenie stalowej osłony łokcia materiałem PTFE w procesach takich jak formowanie tłoczne, formowanie izostatyczne lub formowanie transferowe. Standardowe konfiguracje obejmują kolanka 45 stopni i 90 stopni, dostępne w rozmiarach od DN25 (1 cal) do DN600 (24 cale).

Aplikacje

Kolana do rur przemysłowych Zhuoyan pokryte PTFE są stosowane w procesach przemysłowych wymagających rurociągów odpornych na korozję do agresywnego transportu cieczy. Konkretne obszary zastosowań obejmują:

· Systemy przetwarzania chemicznego i petrochemicznego obsługujące kwasy, zasady i rozpuszczalniki organiczne

· Produkcja farmaceutyczna, gdzie wymagana jest czystość produktu i odporność na korozję

· Obiekty energetyczne, w tym instalacje odsiarczania spalin (IOS).

· Zastosowania w inżynierii środowiska, takie jak oczyszczanie ścieków i obsługa gazów spalinowych

· Przetwórstwo żywności i napojów, gdzie nieprzywierająca, obojętna powierzchnia zapobiega zanieczyszczeniu

Zalety

1. Odporność na korozję: Wyściółka PTFE zapewnia odporność na większość mediów chemicznych, z wyjątkiem stopionych metali alkalicznych, pierwiastkowego fluoru i niektórych węglowodorów aromatycznych. Dzięki temu kolano nadaje się do pracy z mocnymi kwasami, zasadami i rozpuszczalnikami organicznymi w szerokim zakresie stężeń.

2. Zakres temperatur: Typowy zakres temperatur roboczych dla kolanek wyłożonych PTFE wynosi od -180°C do +160°C, ale konkretną temperaturę roboczą można określić na podstawie gatunku PTFE i warunków pracy.

3. Wydajność ciśnieniowa: W zakresie temperatur roboczych kolanka wyłożone PTFE wytrzymują ciśnienie robocze do 3,0-4,0 MPa. Stalowa obudowa zapewnia wytrzymałość mechaniczną wytrzymującą ciśnienie w układzie, podczas gdy wykładzina chroni przed korozją.

4. Powierzchnia nieprzywierająca: Wewnętrzna powierzchnia PTFE zapewnia niski współczynnik tarcia, zmniejszając opory przepływu i zapobiegając przyleganiu mediów do ścianek rury.

Konserwacja i rozważania

Produkty pokryte PTFE różnią się od produktów stalowych bez wykładziny pod względem wymagań dotyczących obsługi i konserwacji. Poniższe uwagi mają zastosowanie do kolanek wyłożonych PTFE firmy Zhuoyan:

Obsługa i przechowywanie– Produkty pokryte PTFE należy przechowywać w pomieszczeniach zamkniętych, w chłodnych i suchych warunkach. Deski końcowe chroniące czoło kielichów należy pozostawić na miejscu aż do momentu bezpośrednio przed montażem. Podczas transportu nie należy wkładać do otworu żadnych przedmiotów ułatwiających przemieszczanie, gdyż może to spowodować uszkodzenie wykładziny.

Instalacja– Na produktach z wykładziną nie wolno wykonywać spawania, lutowania twardego, lutowania ani cięcia płomieniowego, ponieważ procesy te mogą uszkodzić wykładzinę i potencjalnie wytworzyć toksyczne gazy. Śruby kołnierzy należy dokręcać kluczem dynamometrycznym w odwrotnej kolejności, zaleca się ponowne dokręcenie po 24 godzinach od uruchomienia, a następnie co roku.

Otwory wentylacyjne– Większość produktów wyłożonych PTFE jest wyposażona w otwory odpowietrzające (zwykle o średnicy 3-5 mm), które służą dwóm celom: umożliwiają ucieczkę przenikniętych gazów, aby zapobiec zapadnięciu się wykładziny, oraz zapewniają wczesne wskazanie uszkodzenia wykładziny. Otwory te nie mogą być zasłonięte farbą lub innymi substancjami. W przypadku zaobserwowania wycieku jakiegokolwiek produktu z otworów wentylacyjnych, należy go natychmiast wycofać z użytku.

Uszczelki– Uszczelki nie są zwykle wymagane w przypadku łączenia elementów wyłożonych PTFE z podobnymi produktami. W przypadku łączenia z różnymi materiałami, takimi jak szkło, ceramika lub metale egzotyczne, zalecana jest uszczelka koperty z PTFE lub podobne urządzenie.

Wysyłka i opakowanie

Kolana rurowe firmy Zhuoyan pokryte PTFE są pakowane w celu zapewnienia ochrony wykładziny PTFE podczas transportu i przechowywania. Płyty końcowe chronią powierzchnie kołnierzy, a materiały opakowaniowe pozostają na swoim miejscu przed montażem. Produkty są zazwyczaj pakowane w drewniane skrzynie.

Często zadawane pytania

Q1: Jaka jest maksymalna temperatura robocza kolanek Zhuoyan wyłożonych PTFE?

A1:Standardowe kolanko wyłożone PTFE działa w zakresie temperatur od -180°C do +160°C. Rzeczywiste limity temperatur zależą od gatunku PTFE, warunków ciśnienia i właściwości chemicznych transportowanego medium.

Q2: Czy kolanka wyłożone PTFE mogą być używane w próżni?

A2:Tak. Kolana Zhuoyan wyłożone PTFE mogą być stosowane w warunkach próżniowych w określonym zakresie temperatur.

Q3: Na jakie chemikalia są odporne kolanka wyłożone PTFE?

A3:PTFE zapewnia odporność na większość mediów chemicznych, w tym na mocne kwasy, mocne zasady i rozpuszczalniki organiczne. Materiał nie nadaje się do stopionych metali alkalicznych, pierwiastkowego fluoru i niektórych węglowodorów aromatycznych.

Q4: Czy przy montażu kolanek wyłożonych PTFE wymagane są uszczelki?

A4:Uszczelki nie są zazwyczaj wymagane w przypadku łączenia elementów wyłożonych PTFE z podobnymi produktami wyłożonymi PTFE. W przypadku łączenia z różnymi materiałami zalecana jest uszczelka koperty z PTFE lub jej odpowiednik.
