Nasz asortyment produktów obejmuje urządzenia wyłożone arkuszami PTFE, natryskiwanie PTFE i powlekanie wałkami, urządzenia wyłożone tworzywem sztucznym, rury i kształtki stalowe wykładane PTFE oraz powiązane komponenty fluoropolimerowe wykonane z PTFE, PFA, ETFE, FEP i innych zaawansowanych materiałów.
Odporne na korozję wirniki Zhuoyan pokryte PTFE łączą strukturalną integralność metalu z chemiczną obojętnością PTFE. Metalowe podłoże zapewnia wytrzymałość mechaniczną wytrzymującą moment obrotowy, siły zginające i wibracje podczas pracy, podczas gdy wyściółka z PTFE izoluje metal od mediów korozyjnych. Dzięki tej konstrukcji nadają się do stosowania w zbiornikach i reaktorach obsługujących agresywne chemikalia w przemyśle chemicznym, farmaceutycznym i hydrometalurgicznym. Nieprzywierająca powierzchnia minimalizuje przyleganie produktu, zapewniając równomierne mieszanie i łatwe czyszczenie.
| Parametr | Specyfikacja |
| Materiał podłoża | Stal węglowa / stal nierdzewna |
| Materiał podszewkowy | PTFE |
| Zakres temperatury roboczej | -180°C do +160°C |
| Typowe typy wirników | Kotwica, turbina, śmigło, wiosło, rama, spiralna wstążka |
| Typowy zakres prędkości | Kotwica/Rama: 60–300 obr./min; Turbina/Śmigło: W zależności od zastosowania |
| Wymiary | Możliwość dostosowania w oparciu o wymiary reaktora/zbiornika |
| Właściwość powierzchni | Nieprzywierająca, o niskim współczynniku tarcia, łatwa do czyszczenia |

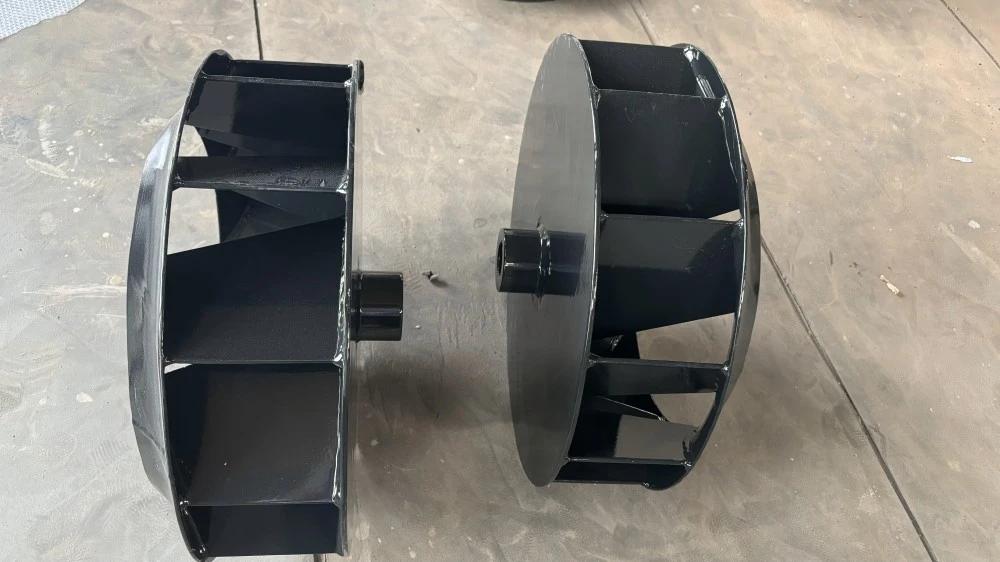

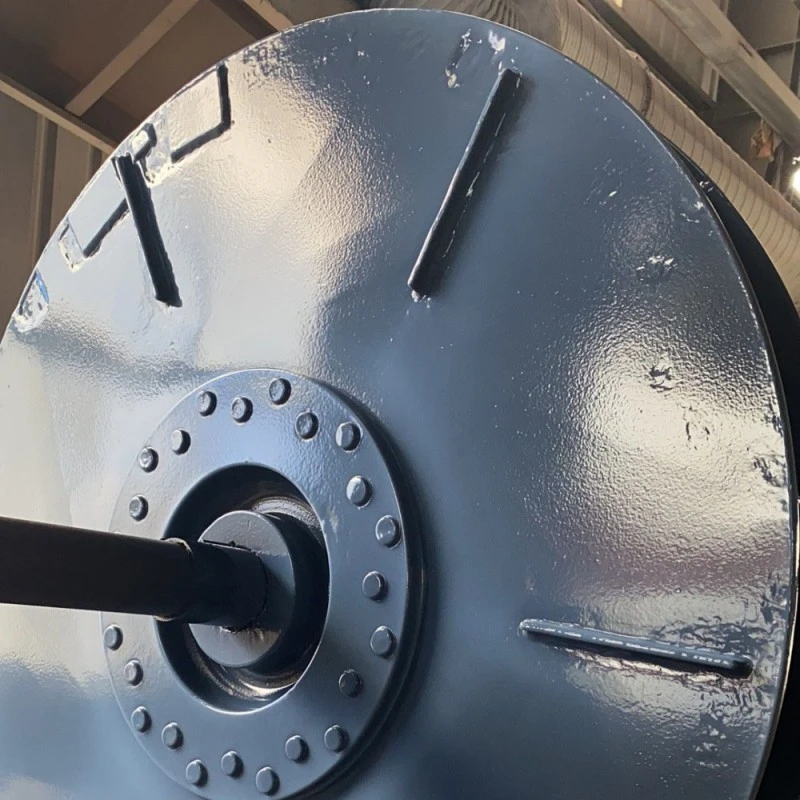

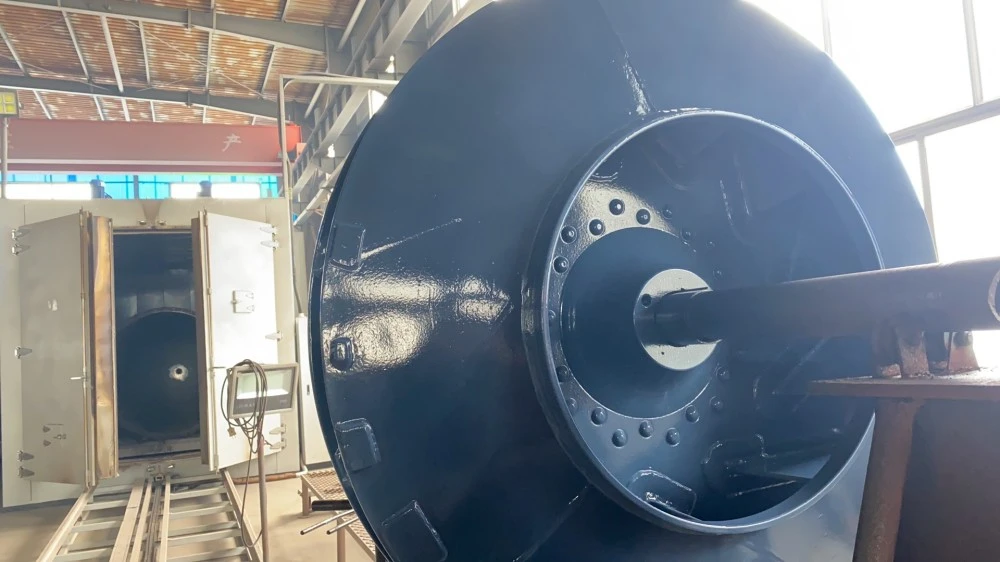

Wirnik odporny na korozję wyłożony PTFE to element mieszający z rdzeniem stalowym (ze stali węglowej lub stali nierdzewnej) pokrytym lub wyłożonym politetrafluoroetylenem (PTFE) na wszystkich zwilżanych powierzchniach. Stalowy rdzeń zapewnia wytrzymałość konstrukcyjną i sztywność wymaganą do mieszania, podczas gdy warstwa PTFE chroni przed atakiem chemicznym ze strony kwasów, zasad, rozpuszczalników i innych żrących płynów. Tego typu ostrza są stosowane w odpornych na korozję naczyniach reakcyjnych, zbiornikach z mieszadłem i zbiornikach magazynowych. Typowe typy obejmują kotwicę, turbinę, śmigło, wiosło i łopatki wstęgowe.
Skład materiału:
Odporne na korozję wirniki wyłożone PTFE składają się z metalowego podłoża i wykładziny z PTFE. Podłoże metalowe, zazwyczaj stal węglowa (Q235B) lub stal nierdzewna (304, 316L), zapewnia wytrzymałość mechaniczną pozwalającą wytrzymać moment obrotowy, obciążenia zginające i wibracje podczas mieszania. Wyściółka PTFE pokrywa wszystkie zwilżone powierzchnie, zapewniając odporność chemiczną i nieprzywierającą powierzchnię.
Procesy produkcyjne:
Wydajność i żywotność wykładziny zależą w dużym stopniu od procesu produkcyjnego. Zhuoyan stosuje następujące procesy w oparciu o wymagania aplikacji:
1. Formowanie tłoczne i spiekanie
Proszek PTFE umieszczany jest w formie wraz z metalową wkładką, następnie prasowany pod wysokim ciśnieniem i spiekany w podwyższonej temperaturze. W wyniku tego procesu powstaje gęsta, jednolita wykładzina o silnej przyczepności do metalowego podłoża. Zapewnia doskonałą odporność na wahania ciśnienia, próżnię i cykle termiczne.
2. Owijanie i spiekanie
Taśma PTFE jest owijana wokół metalowego podłoża i spiekana w piecu, tworząc bezszwową wykładzinę. Metoda ta zapewnia dobrą odporność chemiczną i jest odpowiednia do mniej surowych zastosowań.
3. Podszewka z prześcieradła
Arkusze PTFE są przycinane do odpowiedniego kształtu i mocowane do powierzchni metalu za pomocą klejów, za pomocą zgrzewanych szwów. Jest to opłacalna opcja, ale jest bardziej podatna na odrywanie w warunkach próżni lub szoku termicznego w porównaniu z procesami formowania.
Podczas pracy wirnik napędzany jest silnikiem przez wał, tworząc wzorce przepływu płynu (osiowe, promieniowe lub styczne), które ułatwiają homogenizację, tworzenie zawiesiny ciał stałych, przenoszenie ciepła i reakcje chemiczne w zbiorniku.
Właściwy wybór wirnika Zhuoyan wyłożonego PTFE wymaga oceny wielu parametrów procesu. Następujące czynniki służą jako kluczowe odniesienia:
1. Właściwości płynu
Weź pod uwagę lepkość, gęstość, zawartość ciał stałych i korozyjność. Płyny o niskiej lepkości są zazwyczaj odpowiednie dla typów śmigieł lub turbin; płyny o dużej lepkości lub płyny nienewtonowskie wymagają konstrukcji kotwicy, ramy lub spiralnej wstęgi, aby zapewnić odpowiedni ruch masowy.
2. Cel mieszania
Różne cele — takie jak homogenizacja, zawiesina ciał stałych, dyspersja gazu, przenoszenie ciepła lub reakcja chemiczna — wymagają określonych wzorców przepływu. Wirniki o przepływie osiowym (np. śmigła) nadają się do mieszania i zawieszania; wirniki o przepływie promieniowym (np. turbiny) są lepsze w przypadku procesów dyspersji gazów i procesów wymagających intensywnego ścinania.
3. Geometria statku
Średnica zbiornika, stosunek wysokości do średnicy, kształt dna i obecność elementów wewnętrznych (przegrody, wężownice) wpływają na rozmiar wirnika, jego umiejscowienie i liczbę stopni. Wysokie zbiorniki mogą wymagać wielu wirników zamontowanych na jednym wale.
4. Szybkość i moc
Wyższe prędkości zwiększają intensywność mieszania i ścinanie, ale także powodują większe obciążenie wirnika, wału i okładziny. Wybierz prędkość i moc silnika w oparciu o typ wirnika i wymagania procesu, unikając pracy, która może powodować nadmierne wibracje lub kawitację.
| Projekt operacyjny | Prawidłowa praktyka | Niewłaściwa praktyka |
| Kontrola przed uruchomieniem | Upewnij się, że wirnik jest bezpiecznie zamontowany, a elementy przekładni są dokręcone. Sprawdź, czy w naczyniu nie ma żadnych ciał obcych. Upewnij się, że poziom cieczy pokrywa wirnik, aby zapobiec pracy na sucho. | Uruchamianie bez przeglądu; praca przy niewystarczającym poziomie cieczy lub w pustym naczyniu, powodująca uszkodzenie wykładziny PTFE w wyniku pracy na sucho lub wygięcie wału. |
| Parametry operacyjne | Używaj w zakresach temperatury, prędkości i mocy określonych przez Zhuoyan. Stopniowo zwiększaj prędkość do ustawionej wartości. | Długotrwała praca powyżej dopuszczalnych temperatur powoduje zmiękczenie i deformację PTFE; nadmierna prędkość powodująca silne wibracje lub oderwanie okładziny. |
| Dodatek materiału | Przed dodaniem rozpuścić lub zmiażdżyć materiały stałe; wprowadzać stopniowo, aby uniknąć uderzenia dużych grudek. | Bezpośrednie dodanie dużych stałych grudek lub twardych cząstek, powodując uszkodzenie okładziny lub niewyważenie wirnika. |
| Czyszczenie i konserwacja | Czyścić niezwłocznie po każdej partii, szczególnie w przypadku mediów lepkich, krystalizujących lub polimeryzujących. Okresowo sprawdzaj integralność wykładziny. Używaj niemetalowych miękkich szczotek lub wody pod wysokim ciśnieniem. | Przymusowe usuwanie zaschniętego materiału poprzez uderzanie; za pomocą metalowych skrobaków lub ostrych narzędzi, aby zeskrobać powierzchnię wykładziny. |
| Procedura wyłączania | Przed wyłączeniem zmniejszaj stopniowo prędkość. Opróżnij lub przepłucz system natychmiast po zatrzymaniu, aby zapobiec sedymentacji materiału. | Nagłe wyłączenie przy dużej prędkości; pozostawia materiał w zbiorniku na dłuższy czas, powodując krystalizację, blokowanie lub korozję w przypadku uszkodzeń wykładziny. |
| Przegląd okresowy | Sprawdzaj wyważenie wirnika, grubość okładziny i stan połączenia w regularnych odstępach czasu (np. co 500 godzin pracy) i zapisuj dane. | Inspekcja tylko w przypadku wystąpienia nieprawidłowości; ignorując drobne pęknięcia lub zużycie wykładziny, dalsza eksploatacja prowadzi do wnikania mediów i korozji podłoża. |
Zhuoyan zapewnia, że wszystkie wirniki odporne na korozję wyłożone PTFE są odpowiednio zapakowane, aby zapobiec uszkodzeniom mechanicznym i zanieczyszczeniom podczas transportu.
Opakowanie ochronne: Każdy wirnik jest indywidualnie owinięty folią odporną na zarysowania lub wyściółką piankową, aby chronić powierzchnię PTFE przed uderzeniami i ścieraniem.
Zabezpieczanie i wsparcie: Owinięty wirnik jest bezpiecznie zamocowany w drewnianej skrzyni lub wytrzymałym kartonie za pomocą specjalnie wyciętych wsporników i pasów, aby zapobiec przesuwaniu się, toczeniu lub kolizjom podczas transportu.
P1: Z jakimi chemikaliami radzą sobie wirniki wyłożone PTFE?
A1:PTFE jest odporny na mocne kwasy, zasady, rozpuszczalniki organiczne i środki utleniające, w tym wodę królewską, kwas fluorowodorowy, stężony kwas siarkowy i kwas azotowy.
P2: Jaka jest maksymalna temperatura robocza?
A2:Standardowa wyściółka PTFE pracuje w temperaturach od -180°C do 160°C. W przypadku specyficznych wymagań temperaturowych należy skontaktować się z firmą Zhuoyan.
P3: Czy wirnik można dostosować tak, aby pasował do mojego istniejącego zbiornika?
A3:Tak, Zhuoyan oferuje niestandardowe projekty i produkcję w oparciu o wymiary zbiornika, warunki procesu i wymagania dotyczące mieszania.
P4: Jak czyścić wirnik wyłożony PTFE?
A4:Nieprzywierająca powierzchnia PTFE umożliwia łatwe czyszczenie rozpuszczalnikami, wodą lub wycieraniem mechanicznym. Unikaj używania ostrych narzędzi, które mogłyby uszkodzić okładzinę.
Q5: Jak zapobiec uszkodzeniom podczas instalacji?
A5:Zapewnij prawidłowe ustawienie i specyfikacje momentu obrotowego, unikaj uderzeń, które mogą spowodować pęknięcie okładziny, i przed montażem sprawdź pod kątem wszelkich widocznych defektów.
