Odporny na korozję zbiornik magazynowy wyłożony PTFE

Odporny na korozję zbiornik magazynowy wyłożony PTFE to przemysłowy pojemnik magazynowy o podwójnej strukturze, opracowany niezależnie przez firmę Zhuoyan, specjalnie zorientowany na scenariusze przechowywania bardzo silnych korozyjnych cieczy, do których nie są w stanie dostosować się zwykłe zbiorniki z wyściółką. W odróżnieniu od ogólnych zbiorników do przechowywania środków chemicznych, które przystosowują się jedynie do konwencjonalnych mediów kwasowo-zasadowych, ta seria odporna na korozję ulepsza proces łączenia wykładzin i czystość surowców, ukierunkowana na żrące ciecze zawierające fluor, wysokotemperaturowe rozpuszczalniki utleniające i długotrwałe statyczne warunki pracy. Zbiornik łączy w sobie zewnętrzną powłokę ze stali węglowej o wysokiej wytrzymałości, odporną na ciśnienie i bezszwową wyściółkę wewnętrzną z PTFE aktywowanego sodem, zapewniając jednocześnie sztywność mechaniczną i pełną obojętność chemiczną. Opcjonalne są trzy typy konstrukcji pionowe, poziome i stożkowe, obejmujące mały bufor laboratoryjny o pojemności 100 l aż do dużej objętości przemysłowej na zewnątrz wynoszącej 80 000 l, szeroko stosowane w przemysłowych liniach produkcyjnych o wysokiej korozji na całym świecie.

Pełna tabela specyfikacji technicznych

Zasada działania

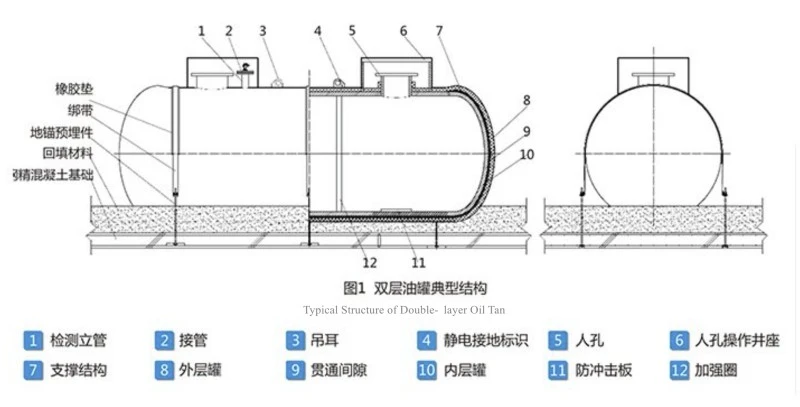

Antykorozyjny zbiornik magazynujący przyjmuje zasadę dwuwarstwowej izolacji, która jest podzielona na nośną warstwę zewnętrzną i antykorozyjną wewnętrzną warstwę barierową, aby całkowicie odciąć średnią ścieżkę korozji:

1. Zewnętrzna warstwa nośna stalowej skorupy: Zbiornik ciśnieniowy Q345R ze stali węglowej służy jako podpora mechaniczna, ciśnienie wewnętrzne zbiornika łożyskowego, uderzenia zewnętrzne i zewnętrzne obciążenie wiatrem, gwarantując długoterminową stabilność konstrukcyjną całego korpusu zbiornika.

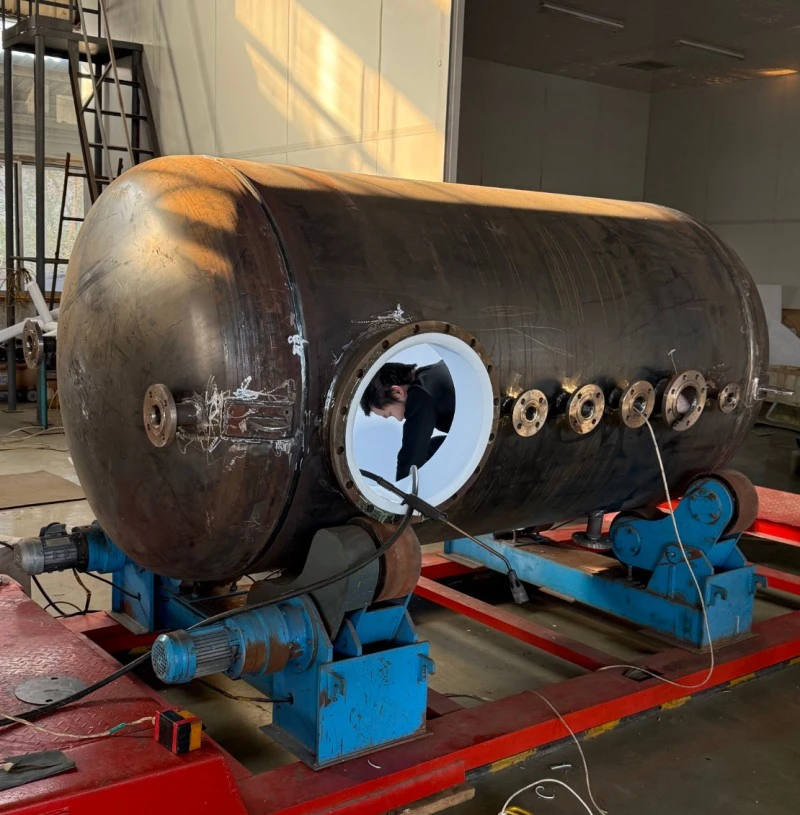

2. Wyściółka z obojętną barierą PTFE: Bezszwowy zintegrowany arkusz PTFE jest ściśle przymocowany do wewnętrznej ściany zbiornika za pomocą technologii wklejania aktywowanego próżniowo. PTFE posiada wyjątkowo stabilną strukturę molekularną, prawie nie reaguje chemicznie z żadnym czynnikiem korozyjnym. Tworzy trwałą warstwę izolacyjną pomiędzy metalową powłoką a przechowywaną cieczą, zapobiegając kontaktowi kwasów, zasad i rozpuszczalników fluorowych z powierzchnią stali, aby uniknąć perforacji i wycieków.

3. Uszczelniona konstrukcja zamknięta: Wszystkie włazy, króćce i kołnierze posiadają pełną wykładzinę z PTFE bez odsłoniętych metalowych martwych kątów, eliminują drobne szczeliny korozyjne w miejscach połączeń rurociągów, eliminują ukryte niebezpieczeństwa wycieków w przypadku zbiorników wyłożonych segmentami podczas długotrwałego przechowywania statycznego.

Podstawowe przewagi konkurencyjne produktu

· Stopień bardzo wysokiej odporności na korozję dla ekstremalnych mediów Zastosuj importowany arkusz PTFE o dużej gęstości i dużej masie cząsteczkowej, odporny na kwas fluorowodorowy, wodę królewską, ciecz utleniającą chromian o wysokim stężeniu i fluorowane rozpuszczalniki organiczne, pokrywający większość ultrakorozyjnych warunków pracy, których nie wytrzymują natryskiwania PFA i zbiorniki wyłożone PE.

· Zintegrowana bezszwowa wykładzina bez spawanych narożników. Technologia jednoczęściowego laminowania próżniowego całego zbiornika, tylko niewielka spoina typu V w miejscu włazu, znacznie zmniejsza ryzyko przesiąkania średniego w porównaniu ze zbiornikami z wykładziną łączoną, wydłuża żywotność o 30% w przypadku przechowywania medium fluorowego.

· Szerokie możliwości dostosowania temperatury i ciśnienia Ciągły zakres temperatur pracy -190 ℃ ~ 260 ℃, stabilnie dostosowujący się do zamkniętego magazynu z niewielkim podciśnieniem, odpowiedni do składowania lotnych, wysokokorozyjnych cieczy w szczelnych składowiskach, bez łuszczenia się wykładziny pod wpływem wahań temperatury.

· Wyściółka o niskiej zawartości jonów i wysokiej czystości Ultra gładka powierzchnia wewnętrzna, chropowatość Ra ≤0,3 μm, brak pozostałości po adhezji, spełnia wymogi czystości w zakresie przechowywania półprzewodników, substancji chemicznych do elektroniki i surowców farmaceutycznych o wysokiej czystości.

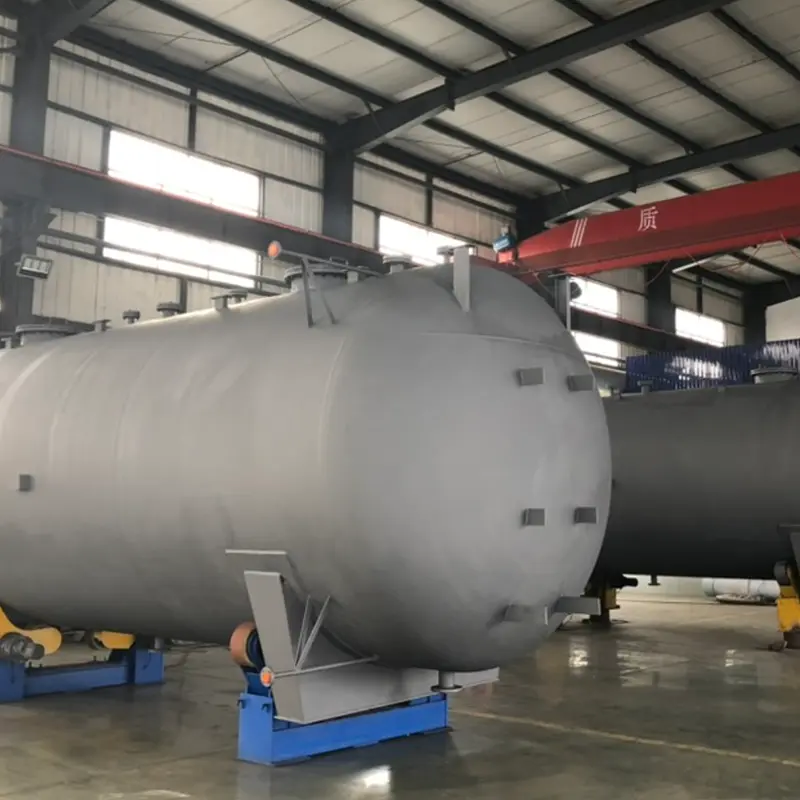

· Dopasowany projekt o wielu kształtach Pionowy typ podłoża, poziomy siodło, stożkowy typ zrzutu dolnego Trzy opcjonalne konstrukcje, pasujące do warsztatu wewnętrznego, zewnętrznego parku chemicznego, linii produkcyjnej z automatycznym podawaniem różnych wymagań układu.

· Pełna kontrola jakości procesu zapobiegająca wyciekom. Każdy wykończony, odporny na korozję zbiornik magazynowy przechodzi przed dostawą test iskrowy obejmujący całą ścianę, 1,2-krotność projektowej kontroli utrzymywania ciśnienia hydraulicznego, przy dostawie fabrycznej nie ma ryzyka ukrytych wycieków.

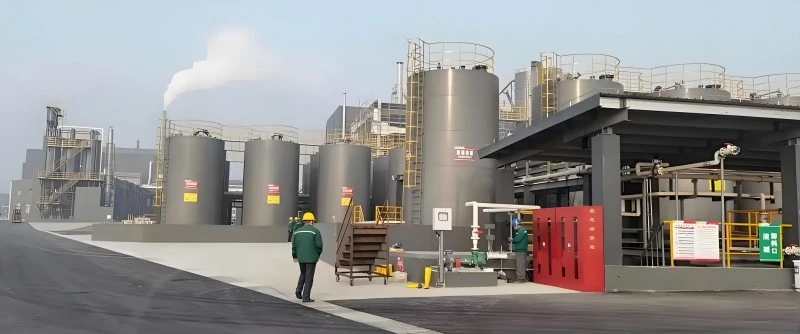

Główne obszary zastosowań przemysłowych

Ten wysokiej jakości, odporny na korozję zbiornik magazynowy jest przeznaczony dla branż o bardzo agresywnych wymaganiach w zakresie przechowywania surowców, ze stabilnymi wynikami dostaw do fabryk fluorochemicznych i półprzewodników w Azji Południowo-Wschodniej, na Bliskim Wschodzie:

Przemysł fluorochemiczny: Kwas fluorowodorowy, surowiec w postaci soli fluorowej, długotrwałe, szczelne przechowywanie

Półprzewodnikowe produkty elektroniczne: płyn trawiący o wysokiej czystości, zbiornik buforowy fluorowanego odczynnika

Nowa energia litowa: Odporny na korozję pojemnik na elektrolit z solą litu

Warsztaty drobnego utleniania chemicznego: Chromian, stacja przechowywania silnego utleniacza

Metalurgia metali ziem rzadkich: pośredni zbiornik magazynujący o wysokiej odporności na ługowanie kwasem

Warsztaty farmaceutyczne o wysokiej czystości: Przechowywanie rozpuszczalników medycznych zawierających fluor

Postępowanie z odpadami niebezpiecznymi dla środowiska: Tymczasowe składowanie stężonych odpadów ciekłych z mieszaniny kwasów

Środki ostrożności dotyczące obsługi

1. Średni limit dopasowania: Tylko stopiony metal alkaliczny i trifluorek chloru powodują korozję wykładziny PTFE, inne żrące ciecze można stabilnie przechowywać; nie wstrzykiwać nieznanych mieszanych mediów zawierających fluor bez raportu z testu pożywki.

2. Wymagania dotyczące kontroli temperatury: Należy unikać szybkich zmian temperatury zimnej i gorącej w krótkim czasie, prędkość wzrostu/spadku temperatury nie powinna przekraczać 15 ℃ na godzinę, aby zapobiec rozwarstwianiu wykładziny pod wpływem rozszerzalności cieplnej.

3. Limit ciśnienia roboczego: Surowo zabraniaj pompowania przy nadmiernym podciśnieniu, maksymalny dopuszczalny stopień podciśnienia wynosi -0,07 MPa, po dostawie nie modyfikuj płaszcza zbiornika poprzez spawanie.

4.Ograniczenia załadunku i rozładunku: Nie używaj ostrych rur metalowych ani prętów żelaznych do uderzania w wewnętrzną wykładzinę PTFE podczas zasilania i rozładunku, unikaj uszkodzeń spowodowanych zarysowaniem.

5. Limit poziomu średniej cieczy: Wysokość przechowywania cieczy nie może przekraczać 90% całkowitej objętości zbiornika, należy zarezerwować bezpieczną przestrzeń rozprężną na wypadek zmiany temperatury.

6. Zabronione dodatki: Nie dodawaj do zbiornika twardych cząstek stałych o dużej twardości, gdyż długotrwałe tarcie spowoduje zużycie powierzchni wykładziny PTFE.

Standardowy podręcznik konserwacji

· Okresowa kontrola wykładziny: Przeprowadzaj wykrywanie wycieków iskier na pełnych ściankach 10 KV co 6 miesięcy, koncentrując się na pozycjach włazu, dyszy i spoiny dolnej, aby w porę wykryć drobne uszkodzenia.

· Regularne czyszczenie zbiornika: Po opróżnieniu zbiornika należy użyć kompatybilnego, neutralnego rozpuszczalnika do oczyszczenia pozostałości na ściankach wewnętrznych, zabraniając czyszczenia szczotką drucianą i twardym skrobakiem.

· Konserwacja uszczelek kołnierzy: Sprawdzaj co kwartał uszczelki PTFE wszystkich kołnierzy, wymieniaj starzejące się i zdeformowane uszczelki, aby uniknąć wyciekania cieczy na częściach łączących.

· Monitorowanie temperatury: Codziennie zapisuj temperaturę nośnika, długoterminowa praca ciągła powyżej 200 ℃ skróci żywotność wykładziny.

· Ochrona skorupy zewnętrznej: Natryskiwać farbą antykorozyjną zewnętrzną skorupę ze stali węglowej co 2 lata w przypadku naczyń umieszczonych na zewnątrz, zapobiegać wnikaniu rdzy w skorupę.

· Zarządzanie częściami zamiennymi: Przechowuj dopasowane uszczelki i dysze pokryte PTFE w magazynie, wymieniaj uszkodzone akcesoria na czas zamiast zwykłych części metalowych.

Często zadawane pytania

P1: Czy ten zbiornik magazynowy wyłożony PTFE i odporny na korozję może przechowywać długoterminowo kwas fluorowodorowy o wysokim stężeniu?

Odp.: Tak, zintegrowana bezszwowa wykładzina PTFE o grubości 5 mm może stabilnie przechowywać medium HF przez wiele lat bez wycieków penetracyjnych.

P2: Czy dostępny jest stożkowy zbiornik dolny umożliwiający automatyczne całkowite opróżnienie cieczy żrącej?

Odp.: Obsługujemy dostosowaną stożkową konstrukcję dna, dopasowany zawór wylotowy wyłożony PTFE w celu pełnego opróżnienia cieczy.

P3: Jakie jest maksymalne podciśnienie, które zbiornik odporny na korozję może wytrzymać podczas przechowywania lotnych cieczy?

Odp.: Stabilna praca przy mikropodciśnieniu -0,07 MPa, nie należy używać w środowisku o większej próżni.

P4: Czy możesz dostarczyć raport z testu średniej kompatybilności przed złożeniem zamówienia zbiorczego?

Odp.: Bezpłatna analiza korozji medium i wsparcie danych testowych dla klientów z branży fluorochemicznej i półprzewodników.
