Odporna na działanie kwasów koszulka chemiczna z PTFE

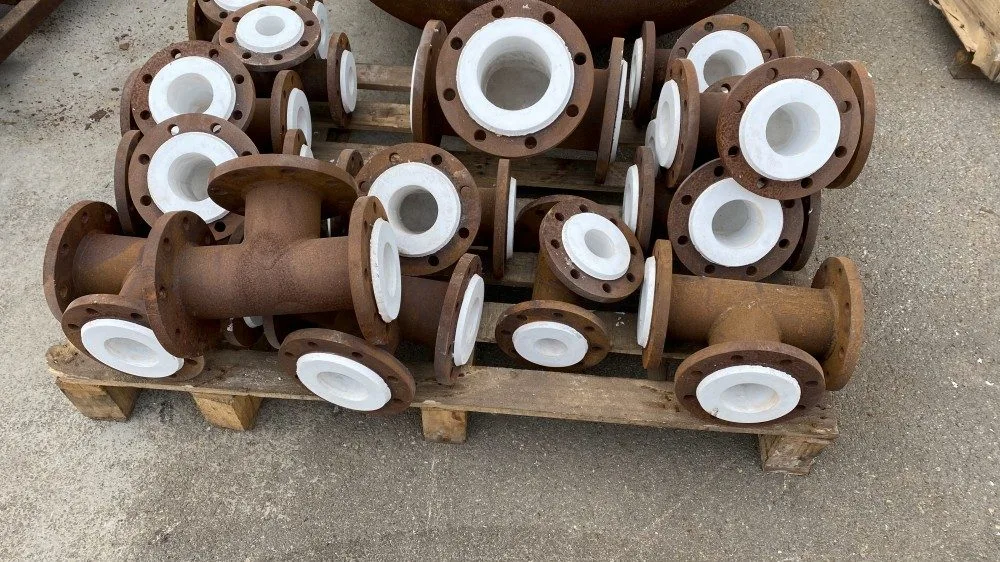

Trójnik chemiczny Zhuoyan wyłożony kwasoodpornym PTFE to łącznik rurowy zaprojektowany pod kątem odporności chemicznej w przemysłowych systemach rurociągów. Produkt posiada metalową powłokę zewnętrzną połączoną z wewnętrzną wyściółką z PTFE, wykorzystującą wytrzymałość mechaniczną stali i obojętność chemiczną PTFE. Konstrukcja trójnika obejmuje rurę główną i rurę odgałęzioną tworzącą kształt litery „T”, umożliwiającą przekierowanie lub zbieżność cieczy w sieciach rurociągów. Ta technologia wykładzin zapobiega bezpośredniemu kontaktowi mediów korozyjnych z metalowym podłożem, zmniejszając ryzyko wycieków spowodowanych korozją i wydłużając żywotność. Trójniki Zhuoyan pokryte PTFE są produkowane z dbałością o gęstość wyściółki i stałą grubość, aby spełnić wymagania przemysłowe.

Co to jest koszulka chemiczna odporna na działanie kwasu PTFE?

Trójnik chemiczny wyłożony PTFE, kwasoodporny (nazywany również trójnikiem lub trójnikiem chemicznym wyłożonym PTFE) to element rurociągu składający się z metalowego korpusu wyłożonego politetrafluoroetylenem (PTFE) na wewnętrznej powierzchni. Służy jako odgałęzienie w systemach rurociągów, umożliwiając rozdzielenie przepływu z jednego wlotu na dwa wyloty lub połączenie dwóch wlotów w jeden wylot. Wyściółka PTFE działa jak bariera pomiędzy transportowaną cieczą a metalową osłoną, chroniąc rurę przed atakiem chemicznym. Konstrukcja ta jest szczególnie istotna w zastosowaniach obejmujących agresywne chemikalia, media o wysokiej czystości lub podwyższone temperatury, gdzie standardowe łączniki metalowe mogłyby ulec korozji lub zanieczyszczeniu. Trójniki chemiczne pokryte PTFE, kwasoodporne, są dostępne w konfiguracji trójników równych i trójników redukcyjnych i mogą być produkowane w różnych rozmiarach, aby dopasować je do różnych średnic rur.

Aplikacje

Trójniki chemiczne pokryte PTFE, kwasoodporne, stosowane są w przemysłowych systemach rurociągów transportujących płyny korozyjne, ciecze o wysokiej czystości lub media wymagające kontroli zanieczyszczeń.

Typowe obszary zastosowań obejmują:

· Przemysł chemiczny:Transport mocnych kwasów (kwas siarkowy, azotowy, kwas solny), mocnych zasad (wodorotlenek sodu, wodorotlenek potasu) i rozpuszczalników organicznych w zakładach chemicznych.

· Przemysł farmaceutyczny:Transport odczynników i składników aktywnych o wysokiej czystości, gdzie konieczne jest utrzymanie czystości produktu.

· Petrochemia oraz ropa i gaz:Przetwarzanie i transport żrących węglowodorów, kwaśnych gazów i dodatków chemicznych.

· Uzdatnianie wody:Postępowanie z żrącymi chemikaliami, wybielaczami i ściekami zawierającymi agresywne składniki.

· Przetwórstwo spożywcze:Transport kwaśnych lub zasadowych składników żywności i roztworów czyszczących, gdzie wymagana jest higiena i odporność na korozję.

· Przemysł półprzewodników:Dostawa ultraczystej wody i odczynników chemicznych o wysokiej czystości w produkcji elektroniki.

Typowe scenariusze obejmują:

· Linie do przesyłu kwasu:Transport stężonego kwasu siarkowego, azotowego lub solnego w zakładach chemicznych.

· Systemy przetwarzania żrącego:Postępowanie z roztworami wodorotlenku sodu lub wodorotlenku potasu w przetwórstwie celulozowo-papierniczym, tekstylnym i chemicznym.

· Systemy dostarczania rozpuszczalnika:Transport rozpuszczalników organicznych, takich jak toluen, ksylen i chlorowane węglowodory, gdzie stal węglowa byłaby podatna na atak.

· Systemy wody o wysokiej czystości:Dystrybucja wody dejonizowanej lub wody ultraczystej w zakładach farmaceutycznych i półprzewodnikowych w celu zapobiegania zanieczyszczeniom metalicznym.

· Systemy przetwarzania odpadów:Postępowanie ze ściekami korozyjnymi i strumieniami odpadów chemicznych w oczyszczalniach środowiska.

Zasada działania i proces produkcyjny

Zasada działania

Wyściółka PTFE pełni funkcję chemicznie obojętnej warstwy izolacyjnej pomiędzy czynnikiem korozyjnym a metalową powłoką. PTFE (politetrafluoroetylen) to fluoropolimer o strukturze wiązań węgiel-fluor, który zapewnia wysoką stabilność chemiczną. Materiał jest odporny na atak większości kwasów, zasad i rozpuszczalników organicznych, z wyjątkiem stopionych metali alkalicznych, pierwiastkowego fluoru i niektórych związków fluorowanych w podwyższonych temperaturach. Ta obojętność pozwala trójnikowi transportować agresywne media bez naruszania integralności metalowej powłoki zewnętrznej. Metalowa obudowa zapewnia wytrzymałość konstrukcyjną wytrzymującą ciśnienie w układzie i obciążenia mechaniczne, podczas gdy wyściółka PTFE zapewnia zgodność chemiczną z płynem procesowym.

Procesy produkcyjne

Do wykładzin PTFE stosuje się dwie podstawowe metody produkcji:

1. Formowanie proszkowe (formowanie izostatyczne / tłoczne)
Proszek PTFE jest wprowadzany do wnęki formy trójnikowej i poddawany prasowaniu izostatycznemu pod wysokim ciśnieniem (zwykle około 30 MPa), po czym następuje proces spiekania w celu utworzenia gęstej, jednolitej warstwy wyściółki. Proces ten zapewnia większą gęstość wyściółki i lepszą wydajność.

2. Metoda wytłaczania (pchania).
Proszek PTFE jest wytłaczany w formie tuby, a następnie wciągany do metalowej rury. Metodę tę stosuje się przede wszystkim w przypadku mniejszych średnic (do DN100) i zastosowań o niższym podciśnieniu.

Po uformowaniu wykładziny proces montażu obejmuje spawanie elementów metalowej powłoki i mocowanie kołnierzy zgodnie ze standardowymi specyfikacjami, aby zapewnić integralność połączenia i skuteczność uszczelnienia.

Środki ostrożności dotyczące użytkowania

Aby zapewnić optymalną żywotność i bezpieczną pracę trójników wyłożonych PTFE, należy przestrzegać następujących punktów:

1. Limity temperatury i ciśnienia:

· Zakres temperatury roboczej: -180°C do +160°C pod nadciśnieniem.

· Ciśnienie znamionowe: Ogólnie do 2,5–3,0 MPa w zależności od wielkości i procesu.

2. Instalacja:

· Powierzchnie uszczelniające kołnierzy należy chronić przed zadrapaniami, przecięciami i uderzeniami przed montażem.

· Nie spawaj, nie tnij ani nie nagrzewaj płomieniem metalowego korpusu po nałożeniu wykładziny; zachować odległość co najmniej 1 metra od źródeł ciepła.

· Podczas dokręcania połączeń kołnierzowych należy stosować odpowiednie uszczelki i momenty dokręcania.

3. Składowanie:

· Przechowywać w zadaszonym miejscu, z dala od bezpośredniego światła słonecznego i deszczu.

· Unikaj ciężkiego układania w stosy lub uderzeń, które mogłyby uszkodzić okładzinę.

4. Ograniczenia:

· PTFE nie nadaje się do stopionych metali alkalicznych, pierwiastkowego fluoru lub niektórych związków fluorowanych, takich jak trifluorek chloru i sześciofluorek uranu.

· Nie należy jednocześnie przekraczać wartości granicznych temperatury i ciśnienia; wyższe temperatury mogą obniżyć maksymalne dopuszczalne ciśnienie.

Często zadawane pytania

P1: Z jakimi chemikaliami radzą sobie trójniki wyłożone PTFE?
A1:PTFE jest odporny na większość kwasów, zasad i rozpuszczalników organicznych. Jest kompatybilny z kwasem siarkowym, kwasem azotowym, kwasem solnym, wodorotlenkiem sodu i wieloma rozpuszczalnikami organicznymi. Wyjątki obejmują stopione metale alkaliczne, fluor elementarny i niektóre związki fluorowane w podwyższonych temperaturach.

P2: Jaki zakres temperatur obsługują te koszulki?
A2:Trójniki wyłożone PTFE można stosować pod nadciśnieniem od -180°C do +160°C. Limity temperatur są niższe w warunkach próżni, w zależności od procesu produkcyjnego.

P3: Jakie rozmiary są dostępne dla trójników wyłożonych PTFE?
A3:Standardowe rozmiary zazwyczaj wahają się od DN15 (1/2") do DN600 (24"), dostępne są zarówno konfiguracje trójników równych, jak i trójników redukcyjnych. Rozmiary niestandardowe mogą być produkowane pod konkretne wymagania projektu.

P4: W jaki sposób testowana jest jakość wykładziny PTFE?
A4:Integralność wykładziny jest powszechnie testowana za pomocą testów iskrowych (wykrywanie wyładowań elektrycznych) przy określonych napięciach (zwykle 10–25 KVA) w celu zidentyfikowania wszelkich dziur lub defektów w warstwie wykładziny. Próby ciśnieniowe hydrostatyczne przeprowadza się również na gotowych armaturach.

P5: Czy trójniki wyłożone PTFE mogą być używane w warunkach próżniowych?
A5:Tak. Produkty wytwarzane metodą prasowania izostatycznego mogą być stosowane w warunkach próżniowych. Maksymalna temperatura robocza w warunkach próżni zależy od konkretnej metody produkcji.
