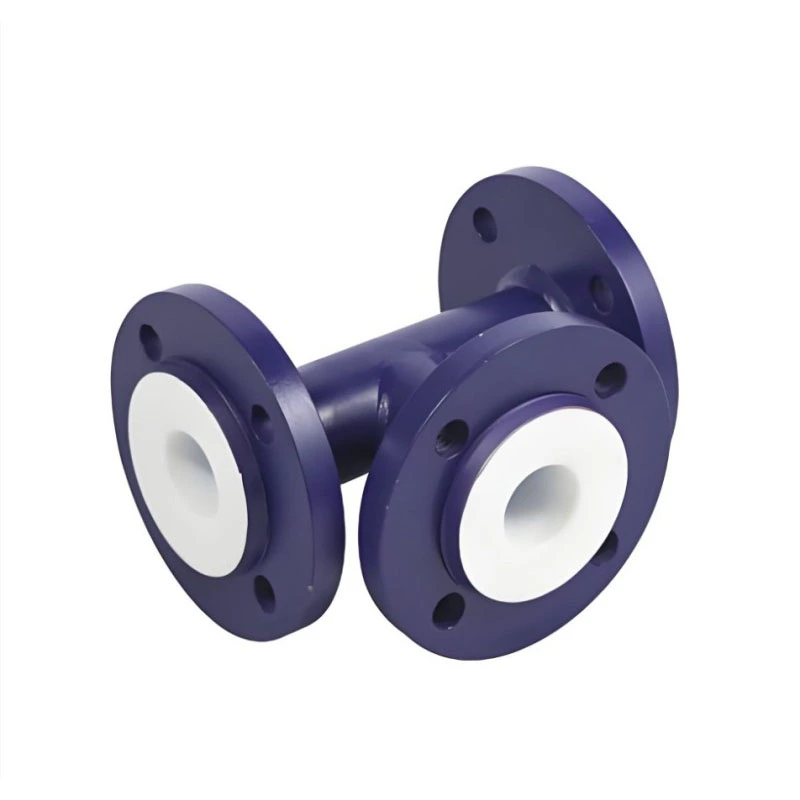

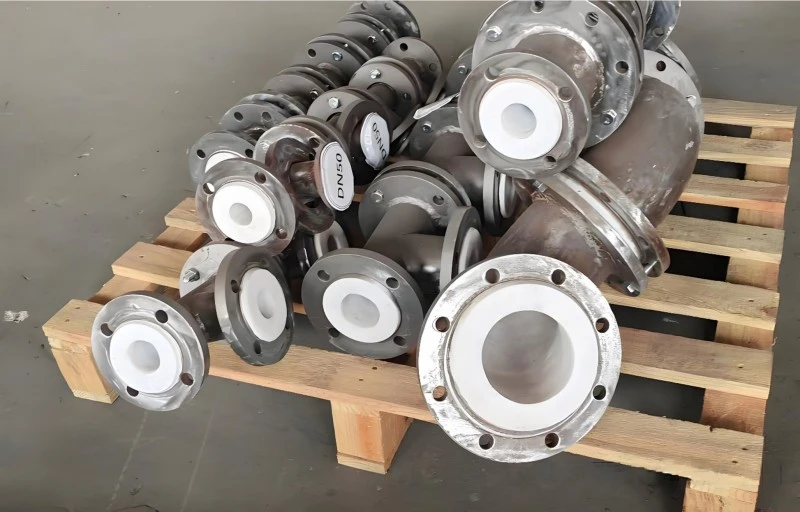

Trójnik wyłożony kwasoodpornym PTFE

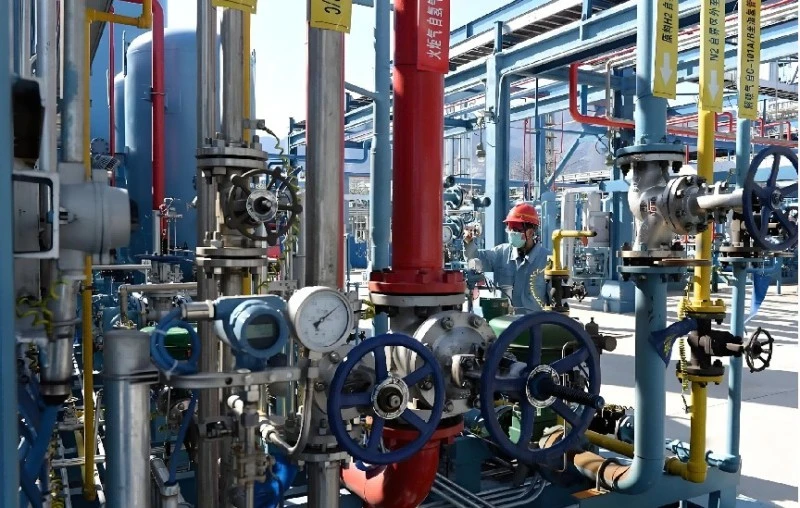

Trójnik kwasoodporny wyłożony PTFE to trójdrożny łącznik rurowy, specjalnie zoptymalizowany dla linii dostarczających medium kwaśne. W sieciach rurociągów chemikaliów kwasowych trójniki wykonują zadania rozdzielania przepływu, zbiegania i odwracania obejścia. Trójdrożne skrzyżowanie jest podatne na burzliwe szorowanie, które łatwo zużywa zwykłe metalowe trójniki lub tanie natryskiwane łączniki, powodując wczesne wycieki. W tej specjalnej trójniku kwasowym zastosowano stal węglową jako zewnętrzny korpus przenoszący ciśnienie i całkowicie pokrywającą, bezszwową wyściółkę wewnętrzną z PTFE na wszystkich skrzyżowaniach odgałęzień. Może współpracować z kolanami wykładanymi, rurami prostymi i reduktorami w celu zbudowania kompletnej zamkniętej sieci transportu cieczy kwasowej, szeroko stosowanej w warsztatach wytrawiania, zakładach produkcji kwasu nieorganicznego i stacjach recyklingu kwasów odpadowych w całej Azji Południowo-Wschodniej i parkach chemicznych na Bliskim Wschodzie.

Zasada działania

1. Zasada działania materiału

· Materiał korpusu zewnętrznego: Trójnik z kutej stali węglowej, zapewniający wytrzymałość mechaniczną, wytrzymujący ciśnienie wewnętrzne rurociągu, naprężenia związane z rozszerzalnością cieplną i zewnętrzne wpływy instalacji; proces kucia eliminuje defekty porowatości wewnętrznej odlewu, odpowiednie do długotrwałej cyklicznej pracy rurociągu ze średnim kwasem.

· Wewnętrzna bariera antykorozyjna: arkusz PTFE aktywowany sodem jest laminowany próżniowo do wewnętrznej wnęki teownika, łącznie z trójdrożnym złączem krzyżowym, otworami odgałęźnymi i powierzchniami uszczelniającymi kołnierzy. Chemicznie obojętny PTFE tworzy ciągłą warstwę izolacyjną, blokuje kontakt kwaśnego płynu z metalowym podłożem, zapobiega korozji szczelinowej wywołanej przepływem turbulentnym na przecięciu teownika. Brak odsłoniętych punktów metalowych wewnątrz całej oprawy.

2. Dopasowane wsparcie procesu produkcji i miejsca

1. Proces montażu prefabrykowanego rurociągu na płozach:Pasuje do fabrycznie prefabrykowanych płoz rur dostarczających kwas; trójniki są wstępnie zmontowane w warsztacie, co zmniejsza ryzyko prac gorących na miejscu w warsztatach kwasowych.

2. Proces manewrowania i konwergencji cieczy kwasowej:Stosowany do podziału przepływu rur głównych na wiele odgałęzionych rurociągów zasilających kwas lub łączenia przepływu kwasów odpadowych z wielu źródeł do głównej rury zbiorczej publicznej.

3. Proces obejścia pobierania próbek i odciążenia bezpieczeństwa:Rezerwowe odgałęzienie trójnika dla portu pobierania próbek cieczy kwasowej lub odgałęzienie przelewu bezpieczeństwa rurociągu obwodowego zbiornika magazynującego kwas.

4. Cały proces z zamkniętą pętlą wyłożoną fluorem:Połączyć z kwasoodpornym zbiornikiem magazynowym wyłożonym PTFE, rurociągiem transportowym i kolankiem, tworząc w pełni izolowany zamknięty system obiegu medium kwasowego, unikając wycieku mgły kwaśnej.

Pełna tabela specyfikacji technicznych

Profesjonalne sugestie dotyczące wyboru modelu

1. Wybór formy trójnika: Rura główna i rura odgałęziona tego samego kalibru wybierają trójnik o równej średnicy; gdy przepływ w odgałęzieniu wymaga zmniejszenia rozmiaru rury, należy wybrać trójnik redukcyjny pasujący do rzeczywistego kalibru rurociągu.

2. Wybór grubości wykładziny: Przepływ statyczny, zwykły rozcieńczony kwas nieorganiczny, wybierz standardową wykładzinę 2 mm; wysoko stężony kwas z silnym burzliwym szorowaniem na skrzyżowaniach trójdrożnych, modernizacja do wykładziny PTFE o grubości 3 mm.

3. Ocena stanu przepływu: Jeżeli pozycja trójnika jest narażona na częste zmiany przepływu i gwałtowne, turbulentne uderzenia, należy poinformować zespół techniczny, aby ulepszył lokalną jednostkę łączącą wykładzinę na skrzyżowaniu trójdrożnym.

4. Wymagania dotyczące dopasowania kołnierza: Należy zastosować kołnierz z pełną wykładziną HG20536, nie mieszać ze zwykłym metalowym kołnierzem bez wykładziny, unikać korozji kwasowej w szczelinie łączącej.

5. Konfiguracja zorientowana na proces: W przypadku odgałęzienia obejścia próbkującego/przelewowego należy wcześniej potwierdzić położenie otworu odgałęzienia i długość odgałęzienia na potrzeby wstępnej produkcji fabrycznej, zabrania się dodatkowego wiercenia na miejscu w korpusie trójnika.

Tabela porównawcza wydajności produktów

Dlaczego warto wybrać Zhuoyan do trójnika odpornego na działanie kwasu?

1. Kuty półfabrykat trójnika jako surowiec, porzuć trójnik odlewany niskiej jakości, wyeliminuj ukrytą wadę otworu piaskowego, która może powodować brak penetracji ośrodka kwaśnego.

2. Skoncentrowana obróbka wzmacniająca dla trójdrożnego skrzyżowania, ten wrażliwy, turbulentny obszar szorowania uzyskuje ulepszone urządzenie do laminowania próżniowego, co znacznie zmniejsza wskaźnik awaryjności wycieków w pozycji trójnika w rurociągu kwasowym.

3. Surowy standard podwójnej kontroli: specjalne skanowanie iskier skupiające się na skrzyżowaniu trójdrożnym, oprócz konwencjonalnego testu iskier na całej powierzchni i testu hydraulicznego.

4. Profesjonalne wsparcie techniczne w zakresie medium kwasowego: przedstawić sugestię schematu manewrowania rurociągiem zgodnie z parametrami stężenia kwasu i natężenia przepływu użytkownika.

5. Ujednolicony standard kołnierza HG20536, bezproblemowe dokowanie z naszą pełną serią rur z wykładziną kwasoodporną, kolankami i zbiornikami magazynowymi w celu zamówienia całego rurociągu w jednym miejscu.

6. Dostawa kompletnych dokumentów eksportowych, krótki czas realizacji standardowych specyfikacji magazynowych, 5-letnia gwarancja na wyściółkę na łączniki rurociągów do medium kwasowego.

Często zadawane pytania

P1: Czy ten trójnik wyłożony PTFE, kwasoodporny, może pracować w długoterminowych rurociągach manewrowych o wysokim stężeniu kwasu siarkowego i kwasu solnego?

Odp.: Tak, należy zastosować opcję pogrubionej wykładziny o grubości 3 mm w przypadku kontaktu z kwasem o wysokim stężeniu i gwałtownym, burzliwym szorowaniem na skrzyżowaniu trójstronnym.

P2: Jaka jest różnica między trójnikiem o równej średnicy a trójnikiem redukcyjnym?

Odp.: Trójnik o tej samej średnicy oznacza, że ​​rura główna i rura odgałęziona mają identyczną średnicę nominalną; Trójnik redukcyjny stosuje się, gdy średnica rury po stronie odgałęzienia jest mniejsza niż średnica rurociągu głównego.

P3: Czy dozwolone jest wiercenie lub otwieranie na miejscu trójnika w celu dodania dodatkowego odgałęzienia?

O: Surowo zabronione. Wiercenie zniszczy integralną wykładzinę PTFE. Wszystkie pozycje odgałęzień i rozmiary muszą zostać potwierdzone przed fabryczną produkcją.

P4: Czy ten trójnik może pasować do istniejącego systemu rurociągów kwasoodpornych wyłożonych PTFE?

Odp.: Przyjmuje ujednolicony standard kołnierza z pełną wykładziną HG20536 i można go bezpośrednio montować z rurą nośną, kolankiem i wyposażeniem zbiornika magazynowego.

P5: Jakiej kontroli zostanie poddana każda koszulka kwasoodporna przed dostawą?

Odp.: Każde złącze poddawane jest pełnemu skanowaniu iskrowemu ścianek (skanowanie trójstronne z naciskiem na pozycję przecięcia) oraz testowi szczelności pod ciśnieniem hydraulicznym.

P6: Jakie elementy są objęte zakresem gwarancji?

Odp.: Trójnik z kutej stali węglowej. 10-letnia gwarancja na konstrukcję; Wyściółka PTFE 5-letnia gwarancja, nie obejmuje sztucznych zarysowań, nieprawidłowej instalacji i uszkodzeń spowodowanych niewłaściwym zastosowaniem medium.
