Kolanko transferowe do mediów chemicznych z wyściółką z PTFE

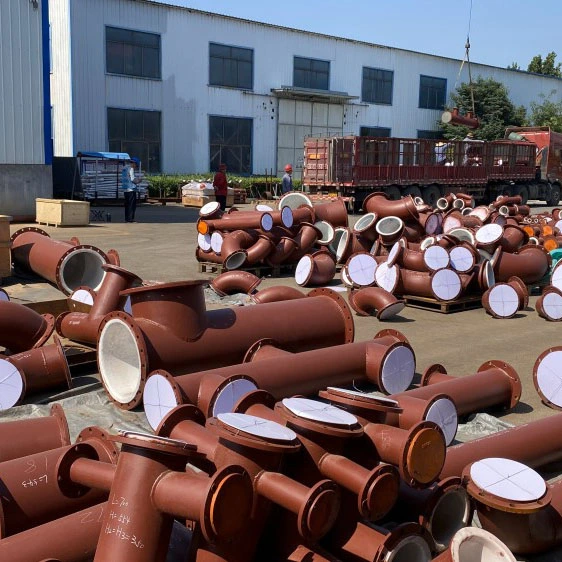

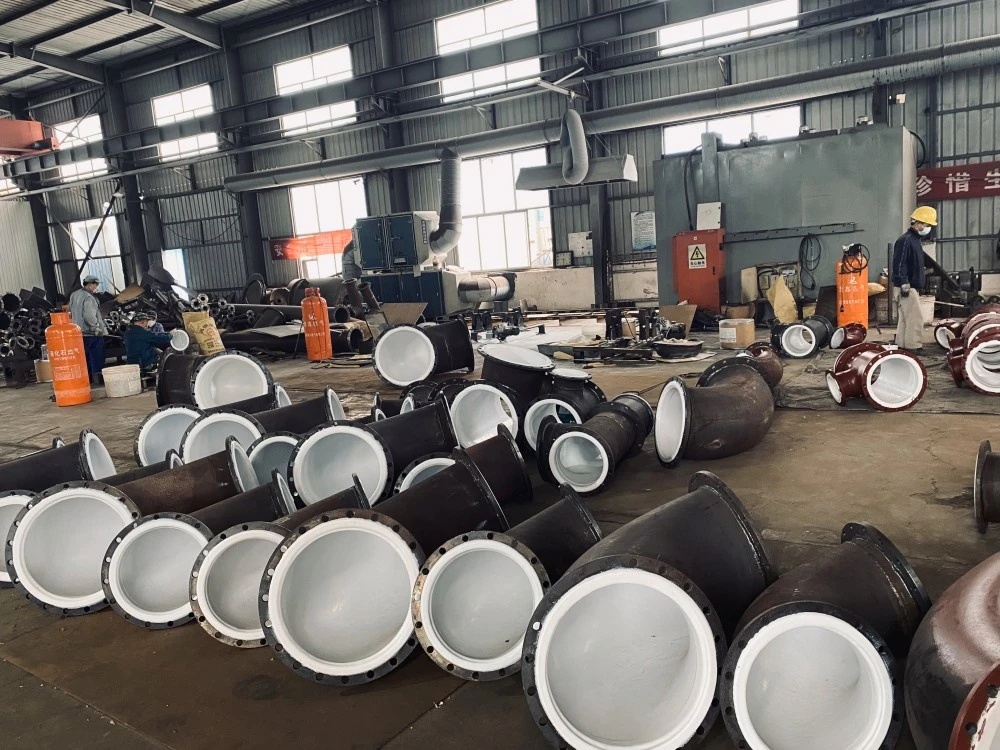

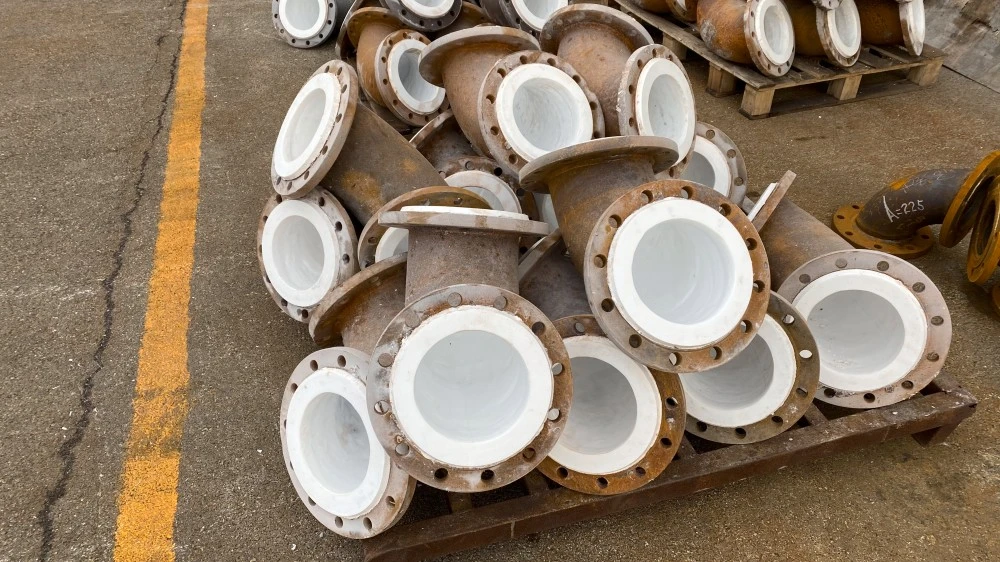

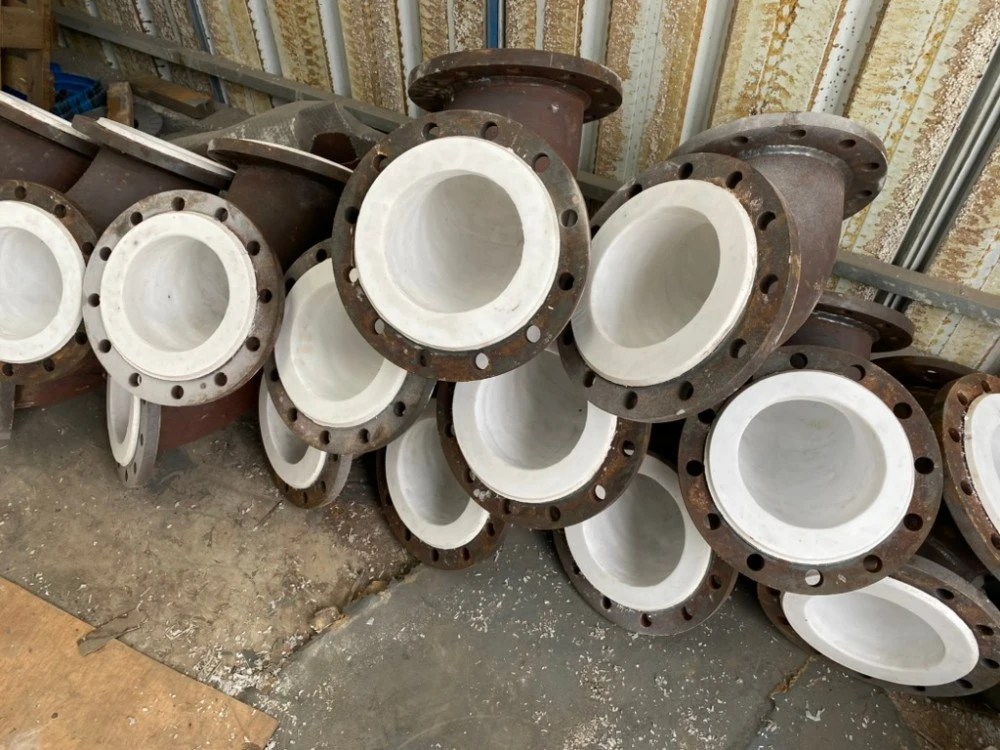

Kolano do przesyłu czynnika chemicznego wykładane PTFE, oferowane przez firmę Zhuoyan w Chinach, to specjalistyczna łącznik rurowy przeznaczony do zmiany kierunku przepływu w rurociągach eksploatacyjnych powodujących korozję. Produkt ten, wyprodukowany przez firmę Zhuoyan, ma metalową powłokę zewnętrzną — zazwyczaj ze stali węglowej lub stali nierdzewnej — z wyściółką z politetrafluoroetylenu (PTFE) przyklejoną do wewnętrznej powierzchni. Ta kompozytowa konstrukcja pozwala kolanu wytrzymać ciśnienie wewnętrzne i naprężenia mechaniczne, jednocześnie zapobiegając kontaktowi medium procesowego z metalowym podłożem. Wyściółka PTFE zapewnia barierę przed atakiem chemicznym, dzięki czemu kolano nadaje się do transportu kwasów, zasad, rozpuszczalników organicznych i innych żrących płynów.

Produkt jest dostępny w standardowych kątach, w tym 45° i 90°, w rozmiarach od DN15 do DN600. Metody łączenia obejmują końcówki kołnierzowe zgodne ze standardami ANSI B16.5, DIN lub JIS, z dostępnymi konfiguracjami kołnierzy stałych i luźnych, w zależności od wymagań dotyczących rozmiaru.

Specyfikacja techniczna

Zalety

Odporność na korozję:Wyściółka PTFE jest odporna na większość substancji chemicznych z wyjątkiem stopionych metali alkalicznych, pierwiastkowego fluoru i chlorotrifluorków. Dzięki temu kolano nadaje się do obsługi agresywnych mediów, w tym kwasu siarkowego, kwasu solnego, kwasu azotowego, wodorotlenku sodu i różnych rozpuszczalników organicznych.

Szeroki zakres temperatur roboczych:Kolana wyłożone PTFE utrzymują stabilną pracę w zakresie od -29°C do +200°C, a niektóre konstrukcje wytrzymują temperaturę do 260°C. Ta stabilność termiczna umożliwia zastosowanie zarówno w wysokotemperaturowych procesach chemicznych, jak i w zastosowaniach związanych z przechowywaniem w niskiej temperaturze.

Niskie tarcie i właściwości nieprzywierające:Wyściółka PTFE charakteryzuje się niskim współczynnikiem tarcia, co zmniejsza spadek ciśnienia i zużycie energii podczas transportu płynu. Nieprzywierająca powierzchnia zapobiega również przyleganiu cząstek stałych i gromadzeniu się osadów, minimalizując ryzyko ograniczeń przepływu i upraszczając konserwację

Możliwość pomiaru ciśnienia i próżni:Metalowa powłoka zewnętrzna zapewnia ciśnienie znamionowe do PN10 do PN16 (klasa 150 do 300), a wyściółka z PTFE umożliwia pracę w próżni w temperaturach do 150°C. Możliwość ta pozwala dostosować się do różnorodnych warunków pracy spotykanych w przetwarzaniu chemicznym.

Utrzymanie czystości produktu:Obojętna wyściółka z PTFE nie powoduje wypłukiwania zanieczyszczeń do medium procesowego, dzięki czemu kolano nadaje się do zastosowań farmaceutycznych, spożywczych i chemicznych o wysokiej czystości, gdzie integralność produktu ma kluczowe znaczenie.

Zasada działania

Kolano do przenoszenia czynnika chemicznego wyłożone PTFE działa na zasadzie połączenia wytrzymałości mechanicznej metalowej obudowy z chemiczną obojętnością wykładziny fluoropolimerowej. Podczas pracy medium korozyjne przepływa przez wnętrze wyłożone PTFE, gdzie nieprzywierające i chemicznie odporne właściwości polimeru zapobiegają degradacji lub zanieczyszczeniu. Metalowa powłoka zewnętrzna — wykonana ze stali węglowej lub stali nierdzewnej — zapewnia integralność strukturalną, wytrzymując ciśnienie w układzie i obciążenia mechaniczne.

Wkładka PTFE jest wytwarzana przy użyciu procesów takich jak formowanie tłoczne, formowanie izostatyczne lub wytłaczanie tłokowe w celu uzyskania jednolitej grubości i gęstości. W przypadku kolan o większej średnicy (400NB do 600NB) można zastosować konstrukcję dwuczęściową, natomiast mniejsze rozmiary są produkowane jako jednostki jednoczęściowe. Grubość wykładziny została zaprojektowana tak, aby uwzględnić rozszerzalność i kurczliwość termiczną, przy czym dostępne są specjalne wykładziny HD (o dużej gęstości) do zastosowań związanych z wysokim tarciem płynu lub dłuższą żywotnością. Połączenie pomiędzy wyściółką a metalową powłoką odpowiada za zróżnicowaną rozszerzalność cieplną, utrzymując integralność uszczelnienia w całym zakresie temperatur roboczych.

Przewodnik wyboru

Wybierając kolano przesyłowe medium chemicznego Zhuoyan pokryte PTFE, należy wziąć pod uwagę następujące czynniki:

1. Temperatura i ciśnienie robocze:Oceń ciągłe i szczytowe warunki temperatury/ciśnienia w swoim systemie. Standardowe wkładki PTFE obsługują temperaturę do 200°C, a konfiguracje z pierwotnego PTFE są dostępne dla rozszerzonych zakresów temperatur. Sprawdź, czy wybrane ciśnienie znamionowe (PN10, PN16, klasa 150 lub klasa 300) odpowiada wymaganiom systemu.

2. Kompatybilność chemiczna:PTFE jest odporny na atak większości chemikaliów, należy jednak sprawdzić zgodność z konkretnym medium. Należy pamiętać, że PTFE nie nadaje się do stopionych metali alkalicznych, pierwiastkowego fluoru ani chlorotrifluorków. W przypadku zastosowań związanych z akumulacją ładunku statycznego należy rozważyć antystatyczne wykładziny PTFE (rezystywność objętościowa ≤ 10⁸ Ω·cm).

3. Kąt i rozmiar łokcia:Wybierz kąt zgięcia (45° dla łagodniejszych przejść przepływu, 90° dla ciasnego prowadzenia) w oparciu o układ rurociągów i charakterystykę przepływu. Wybierz nominalny rozmiar otworu odpowiadający średnicy rurociągu. Dla rozmiarów DN400 do DN600 standardem jest dwuczęściowa konstrukcja kolanka.

4. Wymagania dotyczące połączenia:Określ standard kołnierza (ANSI, DIN lub JIS), klasę ciśnienia i konfigurację kołnierza (stały/luźny). Potwierdź układ otworów na śruby i wymiary okładziny, aby zapewnić prawidłową instalację.

5. Środowisko aplikacji: W przypadku ekspozycji na zewnątrz lub w atmosferze korozyjnej należy określić odpowiednią powłokę zewnętrzną lub rozważyć obudowę ze stali nierdzewnej. W przypadku zastosowań o wysokiej czystości (farmaceutyczny, spożywczy) należy potwierdzić, że gatunek PTFE spełnia odpowiednie wymagania zgodności.

Wysyłka i opakowanie

Kolana do przenoszenia mediów chemicznych Zhuoyan pokryte PTFE są pakowane w celu zapewnienia integralności produktu podczas transportu i przechowywania:

Opakowanie:Każde kolano jest indywidualnie zabezpieczone zaślepkami końcowymi lub zaślepkami ze sklejki, aby zapobiec uszkodzeniu powierzchni kołnierzy i wykładzin. Połączenia kołnierzowe zabezpieczone są osłonami ochronnymi. W przypadku większych rozmiarów stosuje się drewniane skrzynie lub palety, aby zapewnić wsparcie konstrukcyjne podczas transportu.

Wysyłka:Produkty są wysyłane frachtem morskim, lotniczym lub lądowym w zależności od wymagań klienta. Standardowe opakowanie eksportowe jest zgodne z międzynarodowymi przepisami dotyczącymi wysyłki. Każda przesyłka zawiera listy przewozowe, certyfikaty jakości i raporty z inspekcji.

Często zadawane pytania

Q1: Jakie chemikalia są odporne na łokcie wyłożone PTFE?

A1:PTFE jest odporny na większość substancji chemicznych z wyjątkiem stopionych metali alkalicznych, fluoru elementarnego i chlorotrifluorków. Wyściółka nadaje się do pracy z mocnymi kwasami, zasadami, rozpuszczalnikami organicznymi i utleniaczami.

Q2: Jaki jest standardowy zakres temperatur roboczych?

A2:Standardowy zakres temperatur pracy wynosi od -29°C do +200°C. Niektóre konfiguracje obsługują temperaturę do 260°C. Aby uzyskać szczegółowe informacje na temat wymagań dotyczących temperatury, należy skonsultować się z firmą Zhuoyan.

Q3: Jakie rozmiary są dostępne?

A3:Kolana Zhuoyan wyłożone PTFE są dostępne w średnicach od DN15 do DN600 (1” do 24”), zarówno pod kątem 45°, jak i 90°.

Q4: Jaka jest typowa grubość wykładziny?

A4: Grubość wykładziny różni się w zależności od rozmiaru, przy standardowej grubości od 3 mm do 7 mm. Do zastosowań wymagających zwiększonej trwałości dostępne są wykładziny HD (o dużej gęstości).
