Kolanko rurociągu chemicznego pokryte PTFE

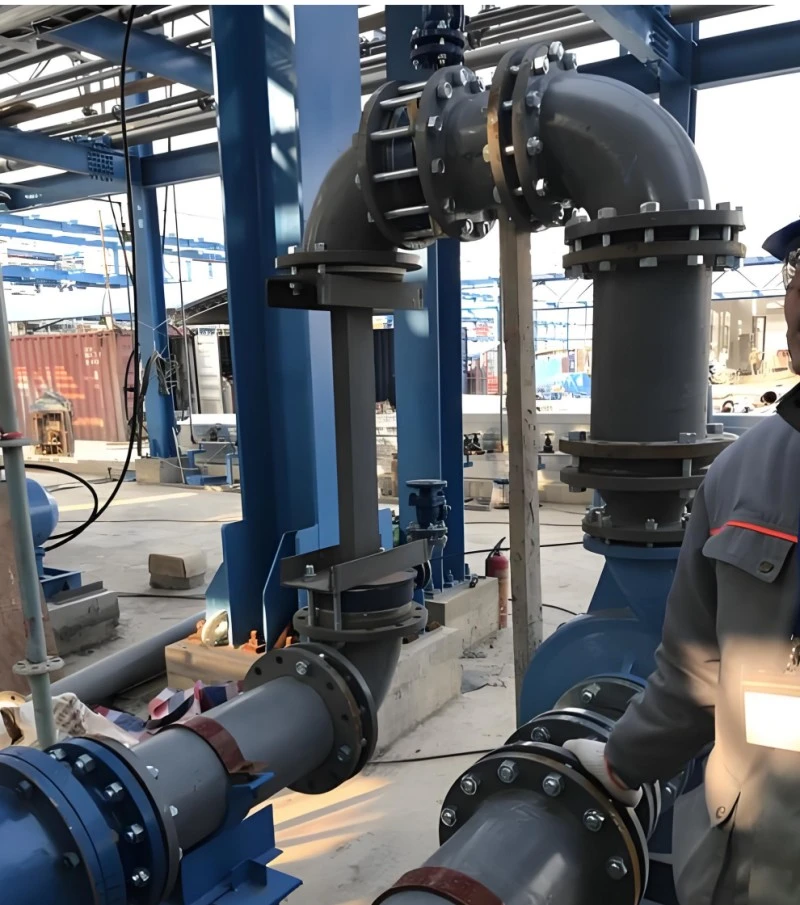

Kolanko do rurociągu chemicznego pokryte PTFE oferowane przez Zhuoyan, profesjonalnego producenta z Chin, jest niezbędnym rdzeniem pasującym do antykorozyjnego systemu rurociągów chemicznych. W rurociągach dostarczających ciecz korozyjną zmiany kierunku przepływu zachodzą na kolanach; szybkie szorowanie za pomocą mediów zawierających kwasy, zasady i fluor sprawia, że ​​miejsca zagięcia są najbardziej wrażliwymi punktami awarii całego rurociągu. Zwykłe kolano ze stali węglowej ulega szybkiej erozji; proste armatury natryskowe łatwo ulegają złuszczaniu powłoki pod wpływem średniego szorowania. Nasze kompozytowe kolanko łączy w sobie korpus zewnętrzny ze stali węglowej o wysokiej wytrzymałości i bezszwową wyściółkę wewnętrzną z PTFE o pełnym pokryciu, specjalnie eliminując ryzyko szorowania i korozji na zakrętach. Można go bezpośrednio łączyć z prostymi rurami, trójnikami i reduktorami wyłożonymi PTFE, szeroko stosowanymi w zamkniętych liniach transportowych czynników korozyjnych w zagranicznych parkach przemysłu chemicznego.

Co to jest kolano rurociągu chemicznego pokryte PTFE

Kolanko do rurociągu chemicznego z PTFE to dedykowana antykorozyjna złączka do gięcia rur, składająca się z korpusu kolanka ze stali węglowej i bezszwowej wykładziny wewnętrznej z PTFE laminowanej próżniowo. Jego podstawową funkcją jest zmiana kierunku przepływu płynu wewnątrz rurociągu transportującego chemikalia. W odróżnieniu od prostych odcinków rurociągu, wewnętrzna powierzchnia zginania kolanka jest poddawana ciągłemu szorowaniu przy dużej prędkości. Nasz produkt osiąga 100% pełnego pokrycia PTFE na łuku zginania, otworze wewnętrznym i powierzchni uszczelniającej kołnierza bez odsłoniętego obszaru metalowego. Dostępne z wieloma kątami gięcia dla różnych wymagań dotyczących prowadzenia rurociągów. Należy do pasywnych łączników rurowych, nie używanych do reakcji, przechowywania lub separacji, tylko do przekierowania medium w zamkniętych pętlach transportowych i łączy się z innymi wyłożonymi elementami rurowymi za pomocą kołnierzy antykorozyjnych HG20536.

Pełna tabela specyfikacji technicznych

Podstawowe funkcje

1. Bezszwowa wykładzina zapewniająca ochronę przed przepływem Cały łuk zginania posiada zintegrowaną powłokę z PTFE, brak spawów łączących w pozycji obrotu przepływu, skutecznie przeciwdziała ciągłemu szorowaniu przez płyn korozyjny o dużej prędkości, znacznie wydłuża żywotność najbardziej wrażliwego miejsca sieci rurociągów.

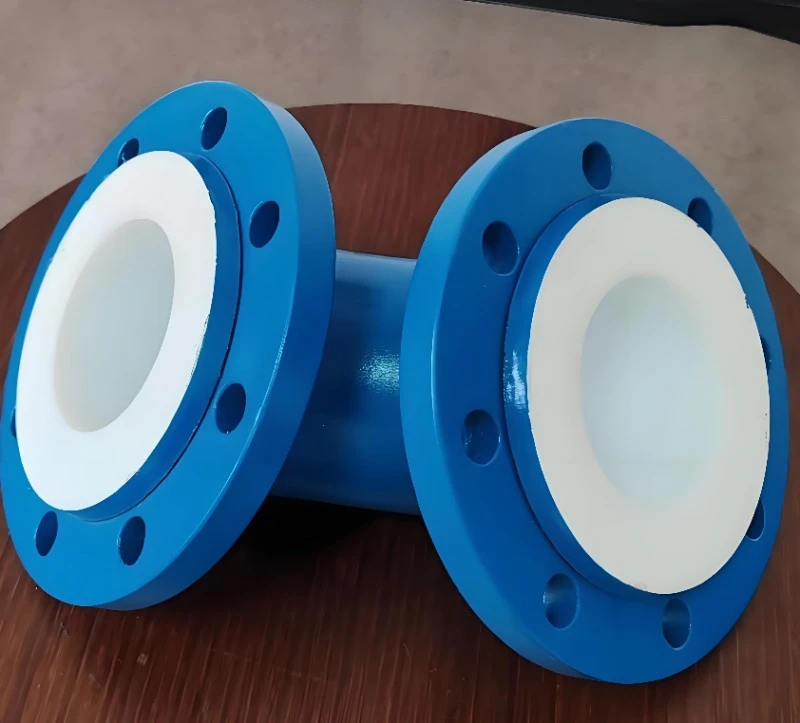

2. Zintegrowana osłona kołnierza o zerowym kącie martwym. Wewnętrzny otwór i powierzchnia uszczelniająca kołnierza są w sposób ciągły owinięte PTFE, co eliminuje ryzyko korozji szczelinowej na złączu kołnierzowym i pozwala uniknąć przesiąkania medium pomiędzy okładziną a stalową osnową.

3. Elastyczny wybór wielu kątów dla złożonego układu. Zapewnij trzy główne kąty 45°, 90°, 180°, aby sprostać skomplikowanym obrotom rurociągów warsztatowych, obejściom i układowi pętli w kształcie litery U, redukując dodatkowe prace modyfikacyjne na miejscu.

4. Matryca ze stali węglowej o wysokiej wytrzymałości Korpus kolanka z kutej stali węglowej wytrzymuje ciśnienie w układzie i zewnętrzne uderzenia mechaniczne, unikając deformacji w wyniku rozszerzania i kurczenia się cieplnego rurociągu.

5. Doskonała zamienność z rurociągami z wykładziną pełną. Ujednolicony wymiar kołnierza antykorozyjnego HG20536, można zamiennie montować z rurą prostą, trójnikiem, reduktorem i głównym wyposażeniem procesowym z wykładziną Zhuoyan.

6. Kompaktowa konstrukcja prefabrykowana Gotowe kolano jest w całości wstępnie wyłożone fabrycznie, nie jest wymagana operacja wyłożenia na miejscu, co skraca cykl instalacji rurociągów w zakładach chemicznych.

Środki ostrożności dotyczące obsługi

1. Średnia zdolność adaptacji: Chociaż jest odporny na większość płynów korozyjnych, stopiony metal alkaliczny i trifluorek chloru uszkodzą wykładzinę PTFE; nie ubiegać się o takie media. Ulepsz wykładzinę o grubości 3 mm, jeśli płyn zawiera kwas fluorowodorowy i zapewnia silne działanie szorujące.

2. Ograniczenie natężenia przepływu: Unikać długotrwałej nadmiernej dużej prędkości przepływu; zbyt szybki płyn przyspieszy fizyczne ścieranie na wewnętrznej powierzchni wykładziny po łuku zgięcia.

3. Zabezpieczenie instalacji: Chronić powierzchnię uszczelniającą kołnierza z PTFE podczas podnoszenia i montażu; zapobiegaj zadrapaniom spowodowanym drutem żelaznym, ostrym narzędziem.

4. Uwzględnienie rozszerzalności cieplnej: Należy zachować odpowiedni margines przemieszczenia rurociągu, uniemożliwić montaż na siłę za pomocą kolanka ciągnącego z użyciem siły, aby skompensować odchylenie położenia montażowego.

5. Ograniczenie ciśnienia: Działać ściśle w zakresie znamionowego ciśnienia i temperatury; nadmierne ciśnienie spowoduje oddzielenie wykładziny ukryte niebezpieczeństwo.

6. Zakaz spawania: Nigdy nie spawaj ani nie tnij korpusu kolanka na miejscu, wysoka temperatura zniszczy przyczepność wewnętrznej wykładziny PTFE.

Opakowanie i wysyłka globalna

1. Ochrona wewnętrzna: każda wewnętrzna wnęka łokcia jest przedmuchiwana; Powierzchnie uszczelniające kołnierzy są indywidualnie osłonięte specjalnymi nakładkami ochronnymi z PTFE, zapobiegającymi zarysowaniom, aby zapobiec uszkodzeniu wykładziny w transporcie.

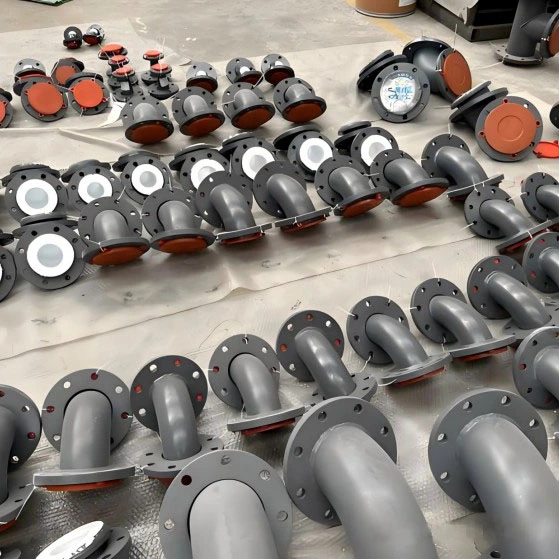

2. Opakowanie zewnętrzne: Małe kolanka przyjmują podzielone opakowanie kartonowe; wielkowymiarowe kolanka DN200-DN500 są mocowane za pomocą dostosowanej drewnianej skrzynki z wypełniaczem odpornym na wstrząsy, co pozwala uniknąć wzajemnych kolizji.

3. Załadunek kontenera: Łokcie oddzielone są blokami amortyzującymi, co zapobiega wytłaczaniu i tarciu pomiędzy elementami w transporcie mieszanym morsko-lądowym.

4. Dostępne porty dostaw: Qingdao, Szanghaj, Tianjin.

5. Kompletne dokumenty odprawy celnej: faktura handlowa, lista pakowania, raport z testów kontroli fabrycznej, dokumenty potwierdzające CE mogą być dostarczone razem.

Często zadawane pytania

P1: Czy kolanko rurociągu chemicznego pokryte PTFE może wytrzymać długotrwałe szorowanie płynem zawierającym kwas fluorowodorowy?

Odp.: W przypadku środka szorującego zawierającego HF należy wybrać wersję z wyściółką o grubości 3 mm, aby uzyskać niezawodne działanie.

P2: Czy możemy uzyskać kolano z wygięciem w kształcie litery U o 180 stopni dla układu pętli rurociągu?

Odp.: Tak, wszystkie kąty zgięcia 45°, 90° i 180° można dostosować zgodnie z rysunkiem rurociągu.

P3: Czy dozwolone jest wycinanie lub spawanie zainstalowanego kolanka na miejscu?

Odp.: Cięcie i spawanie na miejscu są surowo zabronione; wysoka temperatura uszkodzi wewnętrzną warstwę wiążącą wykładziny PTFE.

P4: Czy to kolano można bezpośrednio połączyć z prostą rurą wyłożoną PTFE?

Odp.: Przyjmuje ujednolicony standard kołnierza antykorozyjnego HG20536, bezpośredni montaż z pełnowymiarowymi elementami rurociągów wyłożonymi fluorem.

P5: Jaką uszczelkę należy dopasować do kołnierza kolankowego rurociągu chemicznego wyłożonego PTFE?

Odp.: Należy zastosować podtrzymującą uszczelkę PTFE; nie zaleca się stosowania zwykłych uszczelek gumowych lub metalowych.

P6: Jaka jest polityka gwarancyjna na łączniki kolankowe z wyściółką?

Odp.: Korpus kolanka ze stali węglowej objęty jest 10-letnią gwarancją konstrukcyjną; Wyściółka PTFE 5-letnia gwarancja, nie obejmuje zarysowań i sztucznych uszkodzeń spowodowanych instalacją.
