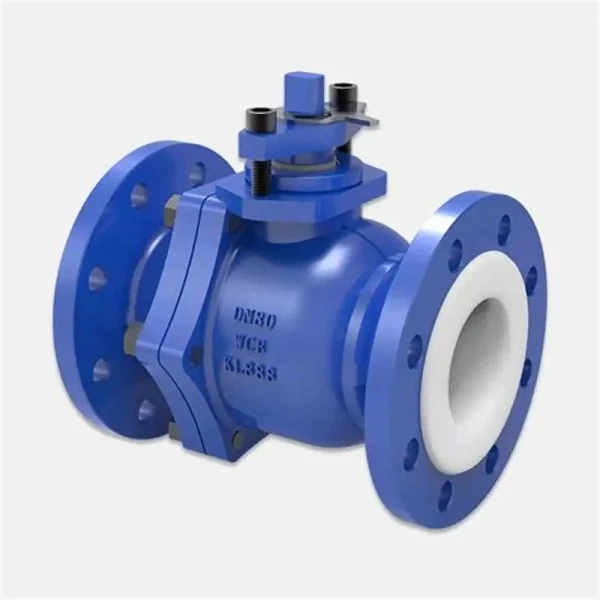

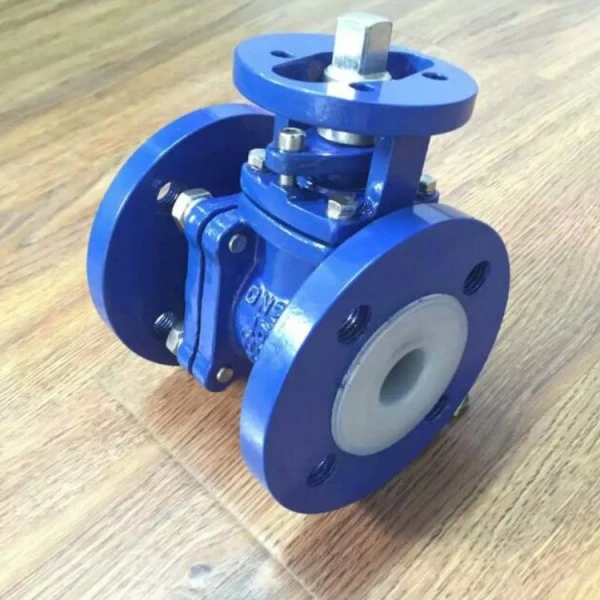

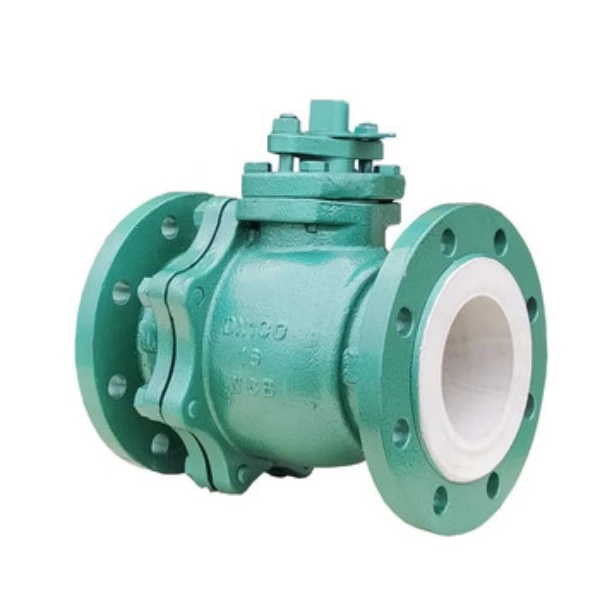

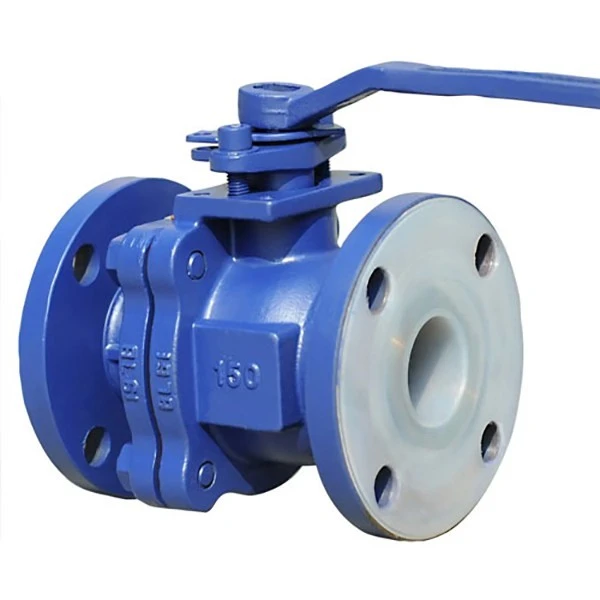

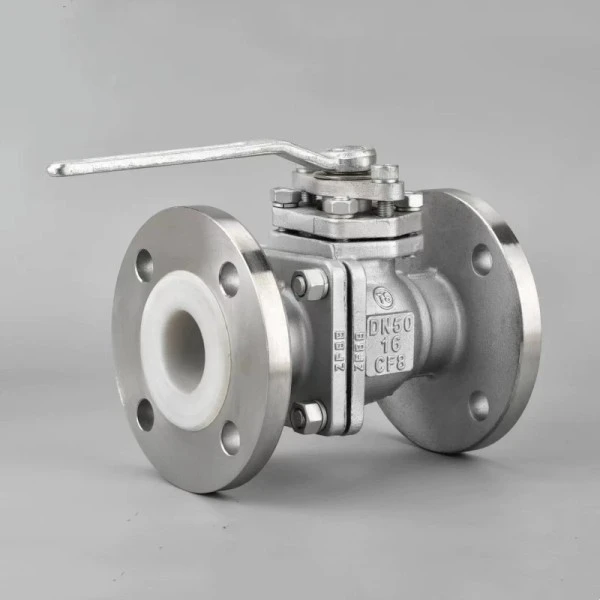

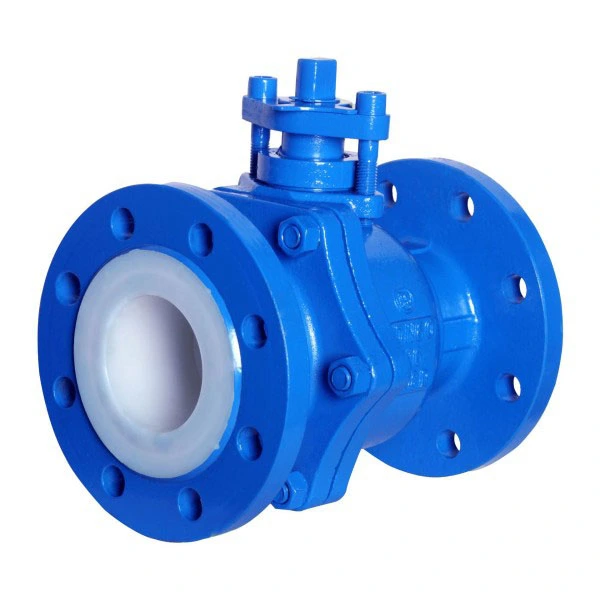

Zawór kontrolny produkcji chemicznej wyłożony PTFE

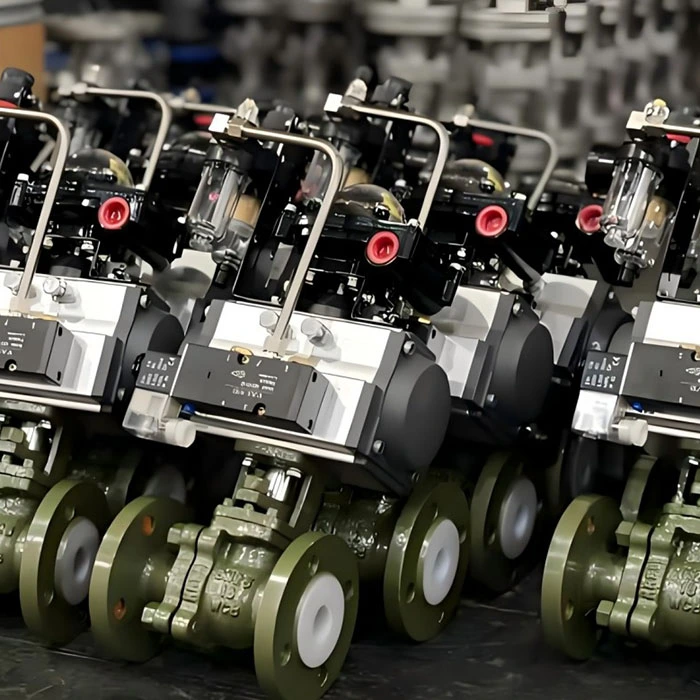

Zawór kontrolny produkcji chemicznej wyłożony PTFE w fabryce Zhuoyan to specjalistyczne urządzenie do kontroli przepływu zaprojektowane do pracy w korozyjnych warunkach na liniach produkcji chemicznej. Zawór zawiera wykładzinę z politetrafluoroetylenu (PTFE), która służy jako bariera pomiędzy mediami procesowymi a metalowym korpusem zaworu, zapobiegając korozji i zanieczyszczeniom. Wyściółka PTFE jest nakładana na wszystkie zwilżane części zaworu, w tym wnętrze korpusu i powierzchnie uszczelniające. Taka konstrukcja pozwala zaworowi pracować z szeroką gamą cieczy korozyjnych, zachowując jednocześnie wytrzymałość mechaniczną zapewnianą przez korpus ze stali węglowej lub stali nierdzewnej. Zawór regulacyjny można skonfigurować z siłownikami pneumatycznymi lub elektrycznymi w celu zautomatyzowanej kontroli przepływu w procesach przemysłowych.

Tabela specyfikacji

Zasada działania

Zawór sterujący produkcją chemiczną wyłożony PTFE działa w oparciu o podstawową zasadę ograniczania i modulacji przepływu. Zawór zawiera element zamykający — taki jak grzyb, dysk lub kulka — który porusza się wewnątrz wyłożonego korpusu, zmieniając obszar przejścia przepływu. Kiedy siłownik odbiera sygnał sterujący, ustawia element zamykający względem gniazda zaworu. W pozycji całkowicie otwartej kanał przepływowy stawia minimalny opór. Gdy element zamykający przesuwa się w kierunku gniazda, powierzchnia przepływu zmniejsza się, tworząc spadek ciśnienia, który zmniejsza natężenie przepływu. Wyściółka PTFE zapewnia kontakt mediów korozyjnych wyłącznie z obojętną powierzchnią fluoropolimeru, podczas gdy elementy metalowe zapewniają integralność strukturalną i utrzymanie ciśnienia. W przypadku zaworów regulacyjnych typu kulowego grzyb porusza się liniowo w stosunku do gniazda. W konstrukcjach motylkowych dysk obraca się w zakresie od 0° do 90° w celu modulowania przepływu. Grubość wykładziny wynosi zazwyczaj 3 mm lub więcej, zapewniając trwałą barierę przed atakiem chemicznym i przenikaniem.

Zalety

· Odporność na korozję:Wyściółka PTFE zapewnia ochronę przed szeroką gamą żrących substancji chemicznych, w tym kwasem solnym, kwasem siarkowym, kwasem azotowym i różnymi rozpuszczalnikami organicznymi. Obojętność chemiczna PTFE sprawia, że ​​nadaje się on do zastosowań, w których zawory metalowe ulegają szybkiej degradacji.

· Ochrona czystości procesu:Obojętna wyściółka zapobiega wypłukiwaniu jonów metali do płynu procesowego, dzięki czemu zawór nadaje się do zastosowań farmaceutycznych i spożywczych, gdzie czystość produktu ma kluczowe znaczenie.

· Działanie przy niskim tarciu:PTFE charakteryzuje się niskim współczynnikiem tarcia, co zmniejsza moment obrotowy i minimalizuje zużycie powierzchni uszczelniających. Ta cecha przyczynia się do stabilnej wydajności sterowania w dłuższych okresach użytkowania.

· Kontrola wycieków:Wyściółka PTFE w połączeniu z odpowiednimi uszczelnieniami trzpienia zapewnia zdolność odcięcia.

· Zakres temperatur:Zawory wyłożone PTFE zwykle pracują w temperaturach od -180°C do 160°C (w niektórych konstrukcjach temperatura sięga 180°C), spełniając wiele wymagań dotyczących temperatury procesu chemicznego.

Obszary zastosowań

Zawory kontrolne produkcji chemicznej Zhuoyan pokryte PTFE są stosowane w wielu gałęziach przemysłu, w których wymagają obsługi płyny korozyjne:

· Przetwarzanie chemiczne:Produkcja kwasów, instalacje chlorowo-alkaliczne, systemy obsługi rozpuszczalników i procesy syntezy chemicznej.

· Produkcja farmaceutyczna:Produkcja API, odzyskiwanie rozpuszczalników i systemy czyszczenia na miejscu, w których czystość produktu ma kluczowe znaczenie.

· Przemysł petrochemiczny:Postępowanie z mediami korozyjnymi w instalacjach rafineryjnych i petrochemicznych.

· Dobra produkcja chemiczna:Produkcja barwników i pigmentów, specjalistyczna synteza chemiczna.

· Zastosowania środowiskowe:Oczyszczanie ścieków, odsiarczanie spalin i zagospodarowanie odpadów chemicznych.

· Przemysł spożywczy:Kwaśne przetwarzanie żywności, w którym sama stal nierdzewna nie jest wystarczająca, aby zapewnić odporność na korozję.

Środki ostrożności dotyczące użytkowania

· Ochrona kołnierza:Nie zdejmować pokryw kołnierzy, dopóki zawór nie będzie gotowy do montażu. Powierzchnia kołnierza z PTFE może zostać uszkodzona przez uderzenia, zmiany temperatury lub ciała obce. Jeżeli inspekcja wymaga zdjęcia pokrywy, należy ją założyć niezwłocznie po kontroli.

· Wybór uszczelki:W przypadku łączenia z kołnierzami metalowymi wykonanymi z różnych materiałów należy zastosować odpowiednie uszczelki chroniące powierzchnię czołową kołnierza z PTFE. Ogólnie rzecz biorąc, dodatkowe uszczelki nie są wymagane w przypadku podłączania do kompatybilnych kołnierzy wyłożonych PTFE.

· Zarządzanie temperaturą:Jeśli wyciek wystąpi w podwyższonych temperaturach, najpierw obniż temperaturę systemu do warunków otoczenia, a następnie zbadaj przyczynę. Unikaj dokonywania regulacji, gdy zawór jest gorący.

· Bez spawania:Nie wykonywać prac spawalniczych na zainstalowanym zaworze lub w jego pobliżu, ponieważ ciepło może trwale uszkodzić wykładzinę PTFE.

· Dokręcenie śruby:Dokręcić nakrętki kołnierzowe równomiernie, po przekątnej, odpowiednim momentem obrotowym. Jeśli po dokręceniu wyciek nie ustąpi, sprawdź powierzchnię czołową kołnierza z PTFE pod kątem zadrapań lub wgnieceń, które mogą wymagać wygładzenia drobnym papierem ściernym.

· Kierunek przepływu:Podczas instalowania zaworów o wymaganiach kierunkowych należy upewnić się, że kierunek przepływu odpowiada strzałce oznaczonej na korpusie zaworu.

· Składowanie:Przechowywać zawory w suchym, wentylowanym pomieszczeniu. Nie należy układać zaworów jeden na drugim. W przypadku długotrwałego przechowywania elementy uszczelniające należy utrzymywać w pozycji lekko otwartej, aby zapobiec trwałemu odkształceniu powierzchni uszczelniających.

· Obsługa ręczna:Nie używaj dodatkowej dźwigni (np. przedłużek rurowych) w celu wymuszenia działania zaworu. Stosuj tylko rozsądną siłę ręczną.

Jak utrzymać

· Regularna kontrola:Przeprowadzać okresowe kontrole wzrokowe zewnętrznej części korpusu zaworu pod kątem oznak korozji lub wycieków. Podczas planowanych przestojów należy sprawdzić wewnętrzną wykładzinę PTFE pod kątem przebarwień, pęknięć, pęcherzy lub rozwarstwień. Wykonaj kontrole działania, aby zapewnić płynny ruch od pozycji całkowicie otwartej do całkowicie zamkniętej.

· Prawidłowe czyszczenie:Do czyszczenia używaj łagodnych detergentów i wody. Unikaj ostrych środków chemicznych, które mogą być niezgodne z PTFE i nigdy nie używaj ściernych narzędzi czyszczących, takich jak szczotki druciane. Materiały ścierne mogą zarysować powierzchnię PTFE, pogarszając jej właściwości zapobiegające przywieraniu i tworząc ścieżki ataku chemicznego.

· Smarowanie:Nakładać smary wyłącznie na elementy mechaniczne, takie jak gwinty trzpieni i zespoły siłowników. Nie nakładać smaru na powierzchnie PTFE mające kontakt z mediami procesowymi, ponieważ wykładzina jest z natury samosmarująca.

· Wymiana komponentów:Wymień uszczelki i uszczelki zgodnie z harmonogramem konserwacji zapobiegawczej lub przy pierwszych oznakach zużycia lub wycieku. Elementy te zaprojektowano jako elementy protektorowe, a ich terminowa wymiana chroni droższy zespół zaworowy.

· Środki ostrożności dotyczące obsługi:Podczas montażu i konserwacji należy uważać, aby zapobiec zadrapaniom i wgnieceniom okładziny. Głębokie zadrapania oznaczają potencjalne punkty awarii. Podczas przechowywania chronić zawór przed bezpośrednim nasłonecznieniem, ponieważ ekspozycja na promieniowanie UV może z czasem spowodować degradację PTFE.

· Testy pokonserwacyjne:Po każdej konserwacji lub naprawie, przed oddaniem go do użytku, należy przetestować zawór zgodnie z odpowiednimi normami. Przed instalacją należy upewnić się, że wszystkie naprawione zawory spełniają wymagania dotyczące szczelności i wydajności.

Często zadawane pytania

P1: Jakie media może obsługiwać zawór regulacyjny wyłożony PTFE?
A1:Zawory wyłożone PTFE nadają się do większości mediów korozyjnych, w tym kwasu solnego, kwasu siarkowego, kwasu azotowego, rozpuszczalników organicznych i różnych odczynników chemicznych. PTFE jest odporny na prawie wszystkie chemikalia z wyjątkiem stopionych metali alkalicznych i pierwiastkowego fluoru.

P2: Jaka jest maksymalna temperatura robocza?
A2:Standardowe zawory wyłożone PTFE działają w temperaturze do 160°C. Niektóre konstrukcje ze zmodyfikowanym PTFE lub alternatywnymi wykładzinami z fluoropolimeru mogą oferować rozszerzony zakres temperatur do 180°C.

P3: Czy zawór może być używany do sterowania dławieniem?
A3: Tak, jest to zawór regulacyjny przeznaczony do modulacji przepływu. Przy odpowiedniej konfiguracji siłownika i pozycjonera zapewnia precyzyjną kontrolę przepływu o charakterystyce liniowej lub stałoprocentowej.

P4: Jak wybrać właściwy siłownik?
A4:Wybór siłownika zależy od wielkości zaworu, ciśnienia roboczego, wymaganego momentu odcinającego i dostępności sygnału sterującego. Pneumatyczne siłowniki membranowe są powszechnie stosowane w przypadku sterowania modulacyjnego, natomiast siłowniki elektryczne są stosowane tam, gdzie nie jest dostępne zasilanie pneumatyczne.

P5: Jaka konserwacja jest wymagana?
A5:Rutynowa konserwacja obejmuje okresową kontrolę wzrokową, kontrolę działania, czyszczenie łagodnymi detergentami, smarowanie elementów mechanicznych oraz terminową wymianę uszczelek i uszczelek.

P6: Jaki jest typowy czas realizacji?
A6:Terminy realizacji różnią się w zależności od specyfikacji i ilości. Skontaktuj się z Zhuoyan, aby uzyskać aktualne harmonogramy produkcji i szacunki dostaw.

P7: Czy dostępna jest konfiguracja niestandardowa?
A7:Tak, Zhuoyan oferuje możliwość dostosowania materiałów korpusu, typów okładzin, opcji siłowników i standardów połączeń, aby spełnić określone wymagania procesowe.
