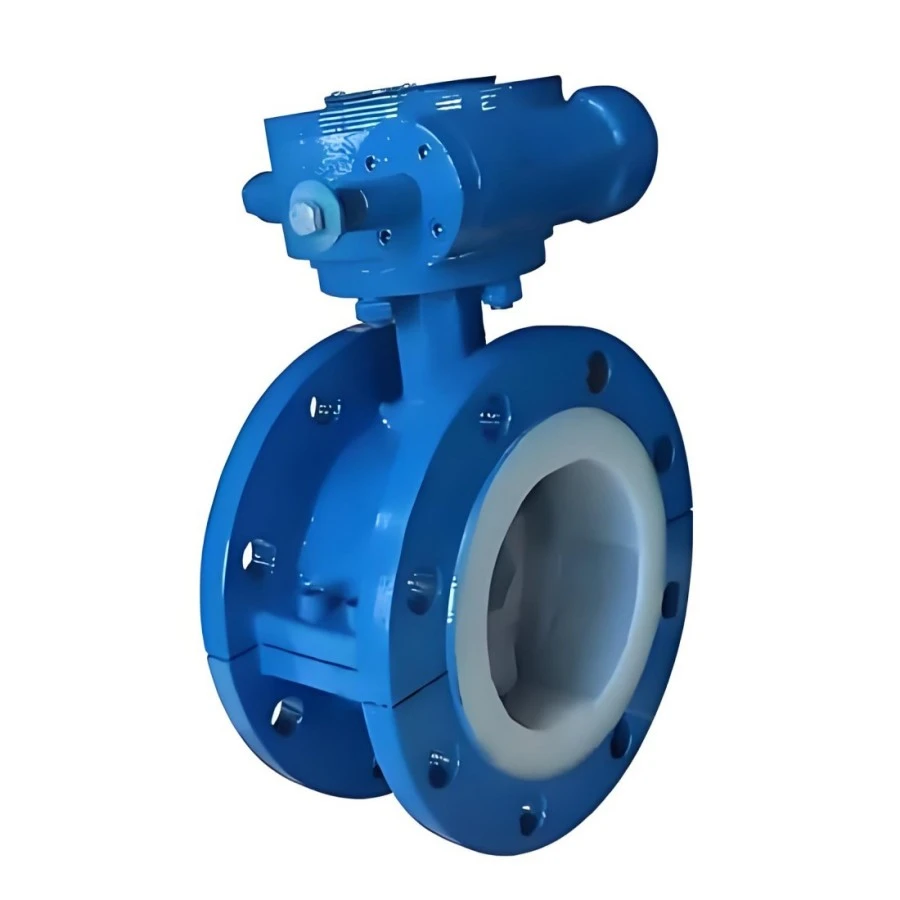

Przemysłowy zawór kontroli substancji chemicznych wyłożony PTFE

Przemysłowy zawór kontrolny chemiczny wyłożony PTFE należy do automatycznego elementu rurociągu regulującego, różniącego się od zwykłych zaworów kulowych z wykładziną typu on-off. Nie tylko po prostu otwiera lub odcina płyn, ale umożliwia ciągłą regulację natężenia przepływu, ciśnienia w rurociągu i średniego poziomu cieczy w zamkniętych obiegach produkcji chemicznej. Zwykłe metalowe zawory sterujące będą szybko skorodowane przez agresywny płyn chemiczny; typowe ryzyko zużycia powłoki czołowej zaworów regulacyjnych natryskiwanych PFA w wyniku częstego szorowania podczas dławienia. W naszym zaworze regulacyjnym zastosowano części przepuszczające przepływ pokryte w całości PTFE, w tym korpus zaworu, grzyb i gniazdo zaworu. Może współpracować z automatycznym systemem sterowania DCS i dopasowywać rurociąg, kolano i trójnik wyłożony PTFE, aby zbudować kompletną antykorozyjną sieć automatycznych przenośników, szeroko stosowaną w projektach zautomatyzowanych procesów przetwarzania mediów korozyjnych za granicą.

Co to jest przemysłowy zawór kontrolny chemiczny wyłożony PTFE?

Przemysłowy zawór kontrolny do chemikaliów wyłożony PTFE to specjalny, odporny na korozję zawór regulacyjny dławiący do przemysłowych rurociągów chemicznych. Składa się z korpusu zaworu ze stali węglowej z pełną wykładziną z PTFE, wewnętrznego wykończenia pokrytego PTFE (grzyb, gniazdo) i opcjonalnych siłowników ręcznych/pneumatycznych/elektrycznych. Jego podstawową funkcją jest ciągła regulacja dławienia: zmieniając przekrój przepływu wewnątrz korpusu zaworu, dynamicznie dostosowuje przepływ, ciśnienie lub przeciwciśnienie przepływającego medium korozyjnego. Wszystkie powierzchnie o średnim kontakcie są całkowicie pokryte materiałem PTFE, aby zapobiec erozji spowodowanej przez płyny zawierające kwas, zasady i fluor podczas częstego szorowania dławiącego. Jest instalowany na rurociągach procesowych i połączony z przemysłowym systemem sterowania, należy do armatury regulacyjnej, a nie do prostego zaworu odcinającego i łączy się z rurociągiem wyłożonym fluorem za pomocą pełnowyściełanych kołnierzy antykorozyjnych HG20536.

Pełna tabela specyfikacji technicznych

Podstawowe zalety produktu

1. Pełna wykładzina z PTFE części zwilżanych w celu zapewnienia warunków dławienia i szorowania Korpus zaworu, grzyb i gniazdo zaworu są chronione wykładziną z PTFE. Jest odporny na ciągłe szorowanie medium powstające podczas częstego dławienia, rozwiązuje defekty łuszczenia się powłoki zaworów regulacyjnych natryskiwanych.

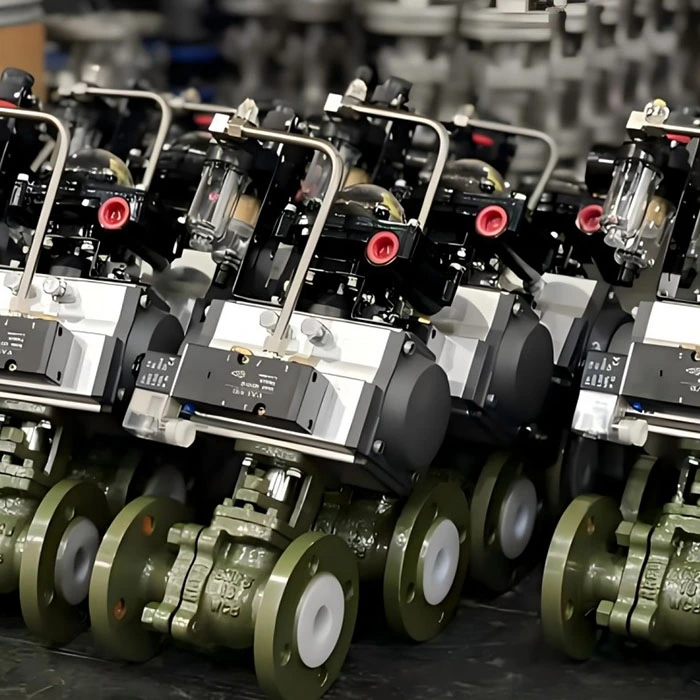

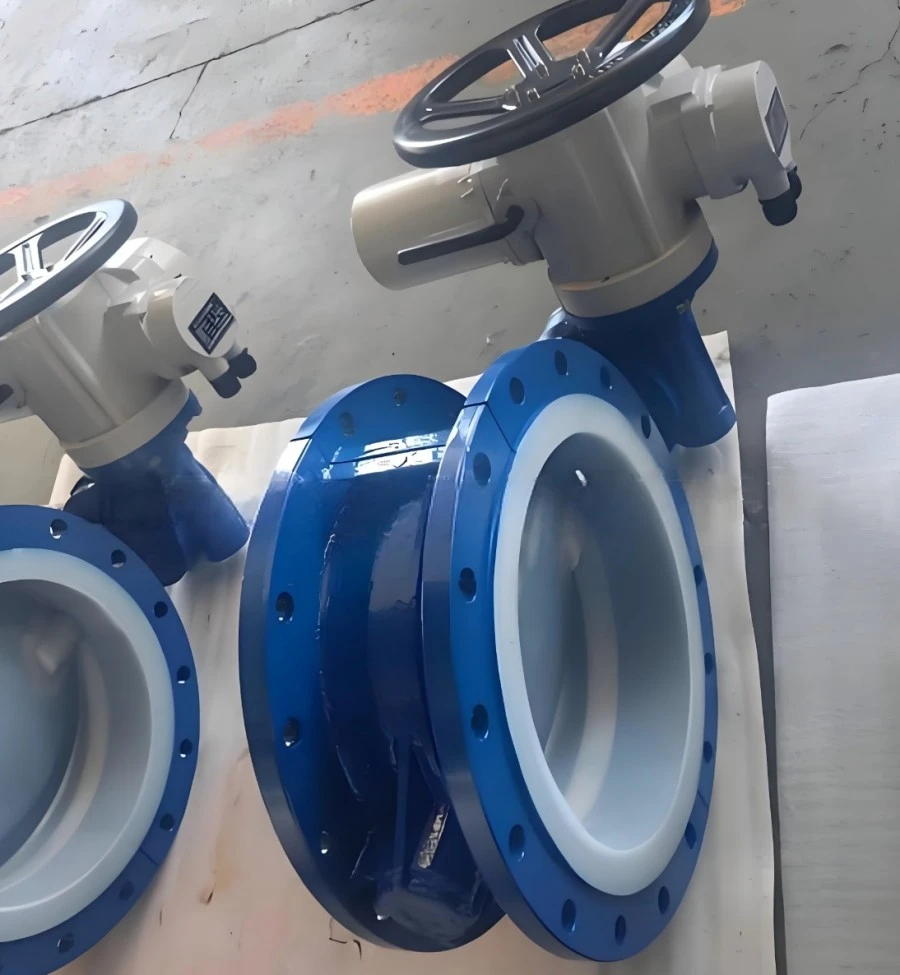

2. Konfiguracja wielu siłowników dla zautomatyzowanej produkcji Trzy tryby jazdy: ręczny, pneumatyczny, elektryczny. Wersje pneumatyczne/elektryczne można połączyć z przemysłowym systemem sterowania DCS/PLC w celu realizacji zdalnej automatycznej regulacji w bezzałogowych warsztatach chemicznych.

3. Stała wydajność dławienia w środowisku korozyjnym Zoptymalizowana struktura ścieżki przepływu zmniejsza wpływ turbulentnego przepływu wewnątrz wnęki zaworu, gwarantuje stabilną liniowość regulacji w długotrwałych, cyklicznych warunkach pracy.

4. Struktura wykładziny o zerowym kącie martwym Wnęka zaworu, średni wlot-wylot i powierzchnia uszczelniająca zapewniają ciągłą okładzinę z PTFE; brak odsłoniętego punktu metalowego, należy unikać korozji szczelinowej w warunkach pracy w środowisku mieszanym i średnim.

5. Wysoka kompatybilność systemu Zastosuj ujednolicony standard pełnego kołnierza HG20536, bezproblemowo dokuj z rurociągiem Zhuoyan z pełną serią wyłożoną PTFE, trójnikami, kolankami i sprzętem procesowym, aby zapewnić kompleksowe zaopatrzenie.

6. Ścisły niezależny test szczelności gniazda Oprócz konwencjonalnej kontroli iskry, każdy gotowy zawór sterujący poddawany jest specjalnemu testowi szczelności gniazda dławiącego, aby zagwarantować niski poziom wycieków w stanie regulacji.

Główne pola zastosowań

Nadaje się do zautomatyzowanych rurociągów do procesów chemicznych wywołujących korozję, z udokumentowanymi dostawami do chemicznych parków przemysłowych w Azji Południowo-Wschodniej i na Bliskim Wschodzie:

1. Automatyczna linia produkcyjna drobnochemiczna: Regulacja przepływu mieszanego kwasu i organicznego płynu korozyjnego

2. Instalacja fluorochemiczna: Regulacja ciśnienia i przepływu w rurociągu transportującym kwas fluorowodorowy

3. Przemysł litu nowej energii: automatyczne dławienie dostaw żrącego surowca litowo-solnego

4. Warsztat chemii farmaceutycznej: Precyzyjna kontrola przepływu półproduktu korozyjnego o wysokiej czystości

5. Stacja ścieków chroniąca środowisko: Regulacja przepływu korozyjnych kwasów / odpadów alkalicznych

6. Wspomaganie procesu rektyfikacji: Regulacja przeciwciśnienia w rurociągu kondensatu korozyjnego na wylocie kolumny destylacyjnej

Standardowy proces produkcyjny

1. Precyzyjna obróbka korpusu zaworu ze stali węglowej, usunięcie zadziorów z wewnętrznej wnęki i powierzchni uszczelniającej kołnierza.

2. Piaskowanie w komorze wewnętrznej klasy Sa2,5, poprawia przyczepność materiału wykładzinowego PTFE.

3. Obróbka aktywująca sodem surowca PTFE; Wklej próżniowo elementy korpusu zaworu, grzyba i gniazda w czystym warsztacie.

4. Precyzyjny montaż okładziny (grzyb, gniazdo) i siłownika; debugowanie skoku mechanicznego i skoku dławienia.

5. Kontrola wieloelementowa: test skanowania iskrowego w pełnej wnęce 10 KV; specjalny test symulacyjny szczelności gniazda zaworu i dławienia; próba utrzymania ciśnienia hydraulicznego.

6. Ponowna kalibracja skoku siłownika pneumatycznego/elektrycznego; oczyścić wewnętrzną wnękę zaworu.

7. Porty kołnierzowe zabezpieczone dedykowanymi nasadkami odpornymi na zarysowania z PTFE; opakowanie amortyzujące do wysyłki eksportowej gotowych zaworów.

Często zadawane pytania

P1: Jaka jest różnica między zaworem regulacyjnym wyłożonym PTFE a zwykłym zaworem kulowym? Odp.: Jest to zawór regulacyjny dławiący do ciągłej regulacji przepływu/ciśnienia; zwykły zawór kulowy jest używany tylko do odcięcia pełnego otwarcia/całkowitego zamknięcia i nie może realizować regulacji bezstopniowej.

P2: Czy ten przemysłowy zawór kontrolny chemiczny wyłożony PTFE można połączyć z automatycznym systemem sterowania DCS? Odp.: Wersje siłowników pneumatycznych i elektrycznych obsługują połączenie sygnałowe z systemem DCS/PLC w celu zdalnej automatycznej regulacji dławienia.

P3: Czy ten zawór sterujący nadaje się do środków czyszczących zawierających kwas fluorowodorowy? Odp.: Wybierz ulepszoną wersję wykładziny PTFE o grubości 3 mm dla środka czyszczącego zawierającego fluor. Prosimy o wcześniejsze poinformowanie o składzie środka.

P4: Jakie specjalne kontrole przejdzie każdy zawór regulacyjny przed dostawą? Odp.: Każdy zawór przechodzi test szczelności iskry, niezależny test szczelności dławienia gniazda zaworu i test utrzymywania ciśnienia hydraulicznego.

P5: Czy ten zawór regulacyjny można bezpośrednio dopasować do istniejącego systemu rur wyłożonych PTFE? Odp.: Jest zgodny z ujednoliconym standardem kołnierzy z pełną wykładziną HG20536, bezpośrednio kompatybilnym z naszą pełną serią łączników rurowych i urządzeń procesowych wyłożonych fluorem.

P6: Jaki jest zakres gwarancji na wyłożony zawór regulacyjny? Odp.: Korpus zaworu ze stali węglowej objęty jest 10-letnią gwarancją konstrukcyjną; wyściółka PTFE 5 lat gwarancji; akcesoria do siłowników 2-letnia gwarancja, nie obejmuje sztucznych zarysowań i uszkodzeń spowodowanych nieprawidłowym działaniem.
