Żrące chemikalia stawiają wysokie wymagania materiałom, konstrukcji i warunkom pracy przemysłowych zbiorników procesowych. Wyściółka z politetrafluoroetylenu (PTFE) zapewnia odporną na korozję powierzchnię wewnętrzną, podczas gdy otaczająca ją stalowa konstrukcja zapewnia mechaniczne wsparcie. Wybór odpowiedniego naczynia wyłożonego wymaga jednak czegoś więcej niż tylko zidentyfikowania materiału odpornego na chemikalia lub określenia pojemności nominalnej.
W tym przewodniku wyjaśniono, jak ocenić zgodność chemiczną, warunki temperatury i ciśnienia, konfigurację zbiornika, połączenia, wymagania kontrolne i procedury operacyjne. Bada także różnice między reaktorami, zbiornikami magazynowymi, odbiornikami i zbiornikami mieszającymi, pomagając inżynierom procesu opracować jaśniejszą specyfikację sprzętu przed zatwierdzeniem projektu i produkcją.
Spis treści
Wybierz sekcję, aby zapoznać się z odpowiednimi kwestiami inżynieryjnymi i wyborem sprzętu.
- Zrozumienie wykładziny PTFE w przetwarzaniu chemicznym
- Jak okładzina i konstrukcja stalowa współpracują ze sobą
- Cztery główne typy wyłożonych zbiorników procesowych
- Ocena zgodności chemicznej
- Wymagania dotyczące temperatury, ciśnienia i próżni
- Pojemność, wymiary i układ wyposażenia
- Dysze, włazy i przyłącza procesowe
- Kontrola wykładzin i weryfikacja jakości
- Przygotowanie specyfikacji sprzętu
- Najczęstsze błędy w wyborze i projektowaniu
- Instalacja, obsługa i konserwacja
- Planowanie niestandardowej konfiguracji sprzętu
- Często zadawane pytania
- Ostateczne rozważania dotyczące wyboru
1. Zrozumienie wykładziny PTFE w przetwarzaniu chemicznym
Przemysłowe procesy chemiczne często obejmują kwasy, zasady, rozpuszczalniki, półprodukty i inne substancje, które mogą atakować konwencjonalne zwilżane powierzchnie metalowe. Wybór materiału staje się zatem kluczową częścią inżynierii sprzętu, szczególnie gdy proces wymaga wielokrotnego narażenia na działanie środowiska korozyjnego w kontrolowanych warunkach pracy.
Urządzenia pokryte PTFEsą zaprojektowane w oparciu o prostą zasadę: oddzielić materiał procesowy od metalu konstrukcyjnego poprzez wprowadzenie odpornej na korozję wykładziny wewnętrznej. Wykładzina służy jako zamierzona powierzchnia styku, podczas gdy zewnętrzny zbiornik stalowy zapewnia wsparcie konstrukcyjne wymagane przez konstrukcję urządzenia.
PTFE, czyli politetrafluoroetylen, to fluoropolimer znany ze swojej szerokiej odporności chemicznej i stosunkowo niskiej powierzchni tarcia. Te właściwości sprawiają, że jest to kandydat do wielu zastosowań w zakresie przechowywania i przetwarzania substancji chemicznych. Niemniej jednak przydatność materiału należy ustalić na podstawie rzeczywistego składu chemicznego, stężenia, temperatury i warunków pracy, a nie zakładać na podstawie samej nazwy materiału.
Dlaczego wewnętrzna powierzchnia styku ma znaczenie
Zwilżana powierzchnia to część naczynia, przyłącza lub akcesoriów, która wchodzi w bezpośredni kontakt z materiałem procesowym. Jego zgodność chemiczna może mieć wpływ na kontrolę zanieczyszczeń, integralność sprzętu, wymagania inspekcyjne i częstotliwość interwencji konserwacyjnych.
W przypadku zbiornika przewożącego surowce korozyjne głównym problemem może być długotrwały kontakt cieczy z okładziną. Naczynie reakcyjne stanowi inne wyzwanie, ponieważ skład chemiczny, temperatura, ciśnienie i mieszanie mogą zmieniać się w trakcie partii. Odbiornik może być wystawiony na działanie strumienia technologicznego przez krótszy okres, ale nadal wymaga kompatybilności z przychodzącym materiałem i ewentualną skroploną cieczą.
Dlatego też każdy wniosek należy oceniać jako pełny obowiązek, a nie jako odrębną decyzję dotyczącą wyboru materiału.
Zasada inżynierii:Odporność na korozję jest jednym z elementów przydatności sprzętu. Należy również wziąć pod uwagę integralność strukturalną, podparcie wykładziny, układy uszczelniające, ograniczenia temperaturowe, warunki ciśnieniowe i konfigurację procesu.
Gdzie naczynie z wykładziną pasuje do procesu
W zależności od rozmieszczenia instalacji naczynie z wykładziną może przyjmować przychodzące materiały, przechowywać je pomiędzy etapami przetwarzania, ułatwiać reakcję chemiczną lub zapewniać kontrolowane środowisko do mieszania. Zbiornik musi odpowiadać zamierzonej funkcji procesu, w tym oczekiwanej ścieżce przepływu, metodzie transportu materiału i powiązaniu z podłączonym sprzętem.
Zdefiniowanie tej roli na wczesnym etapie pomaga uniknąć typowego problemu ze specyfikacją: zamawiania ogólnego zbiornika odpornego na korozję bez wyjaśniania dokładnych operacji, które zbiornik musi wykonać.
2. Jak okładzina i konstrukcja stalowa współpracują ze sobą

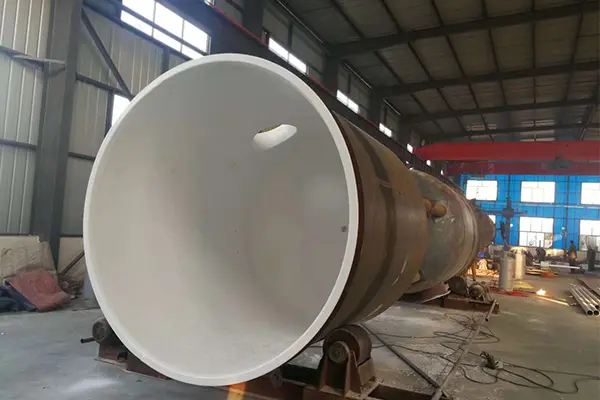

Naczynie wyłożone zawiera dwa główne elementy funkcjonalne: wewnętrzną wyściółkę z fluoropolimeru i otaczający ją korpus konstrukcyjny. Chociaż tworzą one jeden element wyposażenia procesowego, elementy te służą różnym celom i należy je oceniać łącznie.
Wewnętrzna podszewka
Wykładzina tworzy barierę pomiędzy medium procesowym a metalem znajdującym się pod spodem. Jej skuteczność zależy od przydatności polimeru do określonego medium, konstrukcji wykładziny, stanu wykończonej powierzchni oraz dopasowania wykładziny do geometrii naczynia.
Na szczególną uwagę zasługują obszary wokół dysz, narożników, zmiany średnicy, otwory i inne przejścia. Lokalizacje te mogą mieć bardziej skomplikowaną geometrię niż szeroka, stosunkowo jednolita ściana naczynia. Proponowany sposób budowy powinien być dostosowany do gabarytów urządzeń i powierzchni wymagających zabezpieczenia.
Zewnętrzny korpus stalowy
Stalowy korpus zapewnia wsparcie konstrukcyjne i tworzy główną konstrukcję nośną. Jego projekt musi uwzględniać wymaganą pojemność, obciążenia zewnętrzne, układ zbiornika, podłączone rurociągi, warunki podparcia i, w stosownych przypadkach, obowiązujące wymagania dotyczące zbiorników ciśnieniowych.
Zainstalowanie wykładziny odpornej chemicznie nie eliminuje konieczności projektowania konstrukcji metalowej. Materiały konstrukcyjne, konstrukcję ścian, rozwiązania wsporcze i połączenia należy dobrać do zamierzonej usługi i obowiązującej podstawy projektowej.
Interfejs pomiędzy dwoma komponentami
Wykładzina polimerowa i naczynie metalowe w różny sposób reagują na zmiany temperatury i obciążenia mechaniczne. Dlatego ich interakcja jest ważnym czynnikiem projektowym, szczególnie gdy proces obejmuje ogrzewanie, chłodzenie, zmiany ciśnienia lub powtarzające się cykle operacyjne.
Należy potwierdzić przydatność sposobu mocowania wykładziny, jej grubość, geometrię i układ podpór dla proponowanego statku. Projektanci powinni również wziąć pod uwagę reakcję systemu podczas uruchamiania, normalnej pracy, czyszczenia, wyłączania i przewidywalnych odchyleń od procesu.
Dokładne szczegóły konstrukcyjne zależą od rodzaju urządzenia i metody produkcji. Nie należy automatycznie zakładać, że projekt odpowiedni dla geometrii jednego zbiornika jest odpowiedni dla innego zbiornika pracującego w innych warunkach mechanicznych lub termicznych.
3. Cztery główne typy wyłożonych zbiorników procesowych
Chociaż reaktory wyłożone, zbiorniki magazynujące, odbiorniki i zbiorniki mieszające mogą mieć podobną podstawową koncepcję konstrukcyjną, ich zadania procesowe nie są wymienne. Wybór odpowiedniego typu rozpoczyna się od określenia, co naczynie musi robić w ramach systemu produkcyjnego.
3.1 Reaktory wyłożone PTFE
W reaktorze zachodzi reakcja chemiczna lub inny proces, w którym zawartość ulega określonej przemianie. Wewnętrzne zwilżone powierzchnie muszą być kompatybilne z materiałami wyjściowymi, produktami reakcji, półproduktami i odpowiednimi środkami czyszczącymi.
Warunki reakcji mogą zmieniać się w trakcie partii. Proces rozpoczynający się od kilku oddzielnych składników może w miarę postępu reakcji zmieniać się skład chemiczny. Temperatura może rosnąć lub spadać, a wytwarzanie gazu, tworzenie się pary lub zmiany ciśnienia mogą wpływać na wymaganą konfigurację zbiornika.
Z tych powodów specyfikacje reaktora powinny opisywać pełną sekwencję działania, a nie podawać jedynie normalne warunki stanu ustalonego.
- Zdefiniuj skład chemiczny i stężenie materiałów obecnych na każdym ważnym etapie procesu.
- Określ normalne i maksymalne temperatury robocze, ciśnienie projektowe i wszelkie potencjalne warunki próżni.
- Zidentyfikuj wymagane połączenia ogrzewania, chłodzenia, ładowania, rozładowywania i pobierania próbek.
- Potwierdź, czy wymagane jest mieszanie, dodatkowe oprzyrządowanie lub inne akcesoria procesowe.
Celem jest skoordynowanie wykładziny, konstrukcji zbiornika i akcesoriów z rzeczywistym procesem reakcji, a nie tylko odtworzenie wymiarów istniejącego zbiornika.
3.2 Zbiorniki magazynowe wyłożone PTFE
Zbiorniki magazynowe służą do przechowywania surowców chemicznych, półproduktów i cieczy technologicznych przed ich przeniesieniem do kolejnego etapu. W przeciwieństwie do reaktora zbiornik magazynujący nie może przeprowadzać aktywnej transformacji swojej zawartości. Niemniej jednak przechowywane medium może pozostawać w kontakcie z wykładziną przez dłuższy czas.
Dobór powinien uwzględniać przechowywaną substancję chemiczną, jej stężenie, czas kontaktu i pełny zakres temperatur przechowywania. Należy również ocenić warunki podczas napełniania, opróżniania, czyszczenia i tymczasowego przestoju.
Układ zbiornika to kolejna ważna kwestia. Wymagana objętość robocza, dostęp do kontroli, przyłącza przesyłowe, obszar instalacji i powiązanie z pompami lub podłączonymi liniami technologicznymi mają wpływ na ostateczną konfigurację.
- Odróżnij nominalną pojemność zbiornika od wymaganej użytecznej objętości roboczej.
- Należy określić media chemiczne przechowywane w zbiorniku, w tym odpowiednie płyny czyszczące.
- Jeśli ma to zastosowanie, należy podać wymagania dotyczące wlotu, wylotu, odpowietrzenia, spustu i oprzyrządowania.
- Potwierdź zamierzone miejsce instalacji oraz wszelkie ograniczenia dostępu i konserwacji.
Odpowiednia konfiguracja przechowywania musi zapewniać wymaganą funkcję hermetyzacji, pozostając jednocześnie zgodna z warunkami chemicznymi i mechanicznymi występującymi podczas eksploatacji.
3.3 Odbiorniki wyłożone PTFE
Odbiorcy odbierają materiał z wcześniejszych operacji procesowych, zanim zostanie on przesłany, przetworzony dalej lub skierowany gdzie indziej w systemie produkcyjnym. W zależności od procesu otrzymywany materiał może być cieczą, kondensatem, mieszaniną lub strumieniem, którego skład zmienia się w czasie.
Odbiornik może wydawać się prostszy niż reaktor, ponieważ jego głównym celem może być zbieranie, a nie reakcja. Należy jednak jeszcze zdefiniować obowiązek przyjmowania. Strumień wejściowy, oczekiwana objętość akumulacji, częstotliwość przesyłu, temperatura i warunki ciśnienia wpływają na wymaganą konfigurację.
Połączenia zasługują na szczególną uwagę, ponieważ odbiornik często umieszczany jest pomiędzy oddzielnymi urządzeniami. Nieprawidłowa orientacja dyszy lub rozmiar przyłącza może skomplikować instalację i wpłynąć na zamierzony przebieg procesu.
- Zidentyfikuj źródło sygnału wejściowego i oczekiwaną charakterystykę strumienia przychodzącego.
- Oszacuj maksymalną ilość, jaka może się zgromadzić przed następną operacją przenoszenia.
- Zdefiniuj trasę zrzutu i wszelkie wymagane połączenia odpowietrzające lub monitorujące poziom.
- Potwierdź ciśnienie robocze i możliwe zmiany ciśnienia podczas przesyłania lub wyłączania.
Szczegóły te określają, czy wybrany odbiorca może wykonywać swoje obowiązki windykacyjne w ramach szerszego układu systemowego.
3.4 Zbiorniki mieszające wyłożone PTFE
Zbiorniki mieszające łączą materiały lub utrzymują mieszaninę w określonych warunkach procesu. Ich konstrukcja może obejmować mieszadło, układ napędowy, wejście wału, przegrody, tam gdzie to konieczne, i wiele połączeń materiałowych.
Elementy mające kontakt z wodą należy traktować jako kompletny zespół. Zgodność wykładziny zbiornika głównego nie oznacza automatycznie przydatności każdego elementu, który ma kontakt z medium. Komponenty związane z wałami, uszczelki, uszczelki i inne akcesoria wymagają własnych kontroli materiałów i warunków pracy.
Wybór mieszadła ma również wpływ na konstrukcję urządzenia. Wymagana wydajność mieszania, właściwości cieczy, oczekiwana zawartość substancji stałych, prędkość robocza i geometria naczynia mogą mieć wpływ na konfigurację. Przed sfinalizowaniem szczegółów produkcji należy sprawdzić obciążenia mechaniczne i połączenie pomiędzy zespołem mieszadła a naczyniem wyłożonym wykładziną.
- Zdefiniuj materiały, które mają być mieszane i wszelkie spodziewane zmiany podczas pracy.
- Określ, czy potrzebne jest mieszadło i podaj odpowiednie wymagania dotyczące mieszania.
- Zidentyfikuj układy wejść do wału, uszczelnienia, oprzyrządowanie i inne interfejsy procesowe.
- Sprawdź metodę czyszczenia i dostępność wewnętrznych zwilżonych powierzchni.
Zastosowania związane z mieszaniem wymagają skoordynowanej inżynierii mechanicznej i chemicznej, a nie wyboru zbiornika na podstawie samej pojemności.
| Typ wyposażenia | Funkcja podstawowa | Kluczowe uwagi projektowe | Ważne dane wejściowe procesu |
|---|---|---|---|
| Reaktor | Umożliwia reakcję chemiczną lub transformację. | Zmieniające się warunki w trakcie cyklu operacyjnego. | Etapy reakcji i obwiednia operacyjna. |
| Zbiornik magazynowy | Przechowuje surowce, półprodukty lub ciecze technologiczne. | Długotrwałe warunki kontaktu i przechowywania. | Objętość robocza i przechowywany nośnik. |
| Odbiornik | Zbiera materiał z etapu procesu. | Ustalenia dotyczące przepływu przychodzącego, akumulacji i transferu. | Warunki wlotowe i wymagania dotyczące wylotu. |
| Zbiornik mieszający | Łączy materiały lub utrzymuje mieszaninę. | Mieszadło, interfejsy wałów i akcesoria zwilżane. | Właściwości materiału i obowiązek mieszania. |
Tabela przedstawia ogólne różnice funkcjonalne. Ostateczne szczegóły konstrukcyjne muszą zostać ustalone dla zamierzonych warunków procesu.
4. Ocena zgodności chemicznej
Zgodność chemiczna jest punktem wyjścia przy wyborze sprzętu, ale należy ją ustalić na podstawie rzeczywistych informacji o procesie. Sama nazwa chemiczna może nie opisywać pełnego środowiska, w którym wykładzina będzie działać.
Określ pełny skład pożywki
Opis procesu powinien identyfikować główne substancje chemiczne i wszelkie istotne zanieczyszczenia, dodatki, produkty reakcji lub składniki drugorzędne. Mieszanina może zachowywać się inaczej niż pojedyncza czysta substancja, dlatego założenia oparte wyłącznie na głównym składniku mogą być niewystarczające.
Szczególnie ważna jest koncentracja. Skład strumienia technologicznego może zmieniać się podczas reakcji, odparowywania, rozcieńczania, oddzielania lub przenoszenia materiału. Specyfikacja powinna określać zakresy stężeń, jakie mogą napotkać zwilżane powierzchnie.
Uwzględnij płyny do czyszczenia i konserwacji
Procedury czyszczenia mogą narazić wykładzinę na działanie substancji nieobecnych podczas normalnej produkcji. Dlatego też środki płuczące, roztwory czyszczące lub płyny wprowadzone podczas konserwacji należy uwzględnić w ocenie kompatybilności za każdym razem, gdy stykają się z powierzchniami wewnętrznymi.
Zmiany temperatury podczas czyszczenia mogą również wpływać na przydatność. Nie należy zakładać, że materiał, który jest kompatybilny z określoną cieczą w jednej temperaturze, pozostanie odpowiedni w każdych możliwych warunkach temperaturowych.
Weź pod uwagę czas trwania narażenia i różnice w procesie
Na ogólną ocenę wpływa czas trwania kontaktu i oczekiwany cykl operacyjny. Ciągłe przechowywanie, wielokrotne operacje wsadowe, okresowe czyszczenie i krótkie okresy przenoszenia reprezentują różne wzorce narażenia.
Jeżeli jest to racjonalnie przewidywalne, należy również wziąć pod uwagę odchylenia od procesu. Niezamierzona mieszanina, zmiana stężenia lub długotrwałe przetrzymywanie mogą stworzyć warunki wykraczające poza rutynową produkcję.
Lista kontrolna przeglądu zgodności:
- Tożsamości chemiczne i stężenia.
- Mieszaniny, zanieczyszczenia i istotne produkty uboczne procesu.
- Normalna, minimalna i maksymalna temperatura kontaktowa.
- Płyny czyszczące i narażenie związane z konserwacją.
- Czas trwania kontaktu i oczekiwane zmiany procesu.
Przed zatwierdzeniem projektu należy sprawdzić materiał wykładziny, metodę konstrukcji i konfigurację sprzętu pod kątem tych warunków. Jeżeli skład chemiczny procesu nie jest w pełni zdefiniowany, należy zapisać nierozwiązane informacje, zamiast traktować zgodność jako potwierdzoną.
5. Wymagania dotyczące temperatury, ciśnienia i próżni
Temperatura i ciśnienie wpływają zarówno na wykładzinę polimerową, jak i na cały zespół zbiornika. Wybór materiału na podstawie jego odporności chemicznej bez oceny mechanicznej koperty roboczej może skutkować niekompletną specyfikacją.
Temperatura robocza
Zanotuj normalną temperaturę roboczą, a także najwyższą i najniższą temperaturę oczekiwaną podczas uruchamiania, produkcji, czyszczenia i wyłączania. Jeżeli w wyniku reakcji wytwarza się ciepło lub w procesie wykorzystuje się cykle ogrzewania i chłodzenia, należy udokumentować pełny zakres temperatur.
Temperatura wpływa na zachowanie polimeru i może wpływać na interakcje chemiczne, odkształcenia, przenikanie i reakcję powierzchni styku pomiędzy okładziną a korpusem stalowym. Jego skutki zależą od konkretnej konstrukcji wykładziny i warunków użytkowania, dlatego pojedyncza ogólna wartość temperatury nie powinna zastępować weryfikacji specyficznej dla projektu.
Gwałtowne zmiany temperatury mogą powodować dodatkowe problemy. Projekt urządzenia powinien uwzględniać oczekiwany cykl cieplny i zgodność jego konstrukcji z tym cyklem.
Pozytywne ciśnienie
Specyfikacja ciśnienia powinna odróżniać normalne ciśnienie robocze od ciśnienia projektowego i wszelkich odpowiednich warunków przejściowych. Zmiany ciśnienia mogą wystąpić podczas ładowania, rozładowywania, reakcji, wytwarzania pary lub podłączania do innego sprzętu procesowego.
Rozmiar zbiornika, materiały konstrukcyjne, szczegóły dyszy, układy uszczelniające i obowiązujące przepisy projektowe mogą mieć wpływ na dopuszczalną obwiednię roboczą. Należy ocenić cały zespół, a nie polegać wyłącznie na ocenie jednego komponentu.
Warunki próżniowe i podciśnieniowe
Warunki próżniowe wymagają wyraźnego rozważenia. Mogą powstać podczas obróbki próżniowej, kondensacji pary, pracy pompy lub innych etapów procesu. Zbiornik, który rutynowo pracuje pod nadciśnieniem, może napotkać inny stan obciążenia mechanicznego, gdy jego ciśnienie wewnętrzne spadnie poniżej ciśnienia zewnętrznego.
Podpora wykładziny PTFE i ogólna konstrukcja zbiornika muszą zostać sprawdzone pod kątem określonego obciążenia próżniowego. Oczekiwane minimalne ciśnienie bezwzględne, czas trwania ekspozycji, temperatura robocza i częstotliwość cykli próżniowych powinny zostać uwzględnione w przeglądzie technicznym.
Nie wystarczy wnioskować o przydatności próżni na podstawie odporności chemicznej lub nadciśnienia. Proponowany zespół z wykładziną musi zostać zatwierdzony pod kątem rzeczywistych warunków próżni i kolejności działania.
Połącz warunki pracy w jedną specyfikację
Ciśnienie i temperaturę należy oceniać łącznie. Maksymalnej temperatury, ciśnienia projektowego i największej próżni nie należy traktować jako niepowiązanych wartości, jeśli mogą wystąpić podczas tego samego etapu eksploatacji. Specyfikacja powinna wskazywać możliwe w praktyce kombinacje oraz wskazywać, które etapy wymagają osobnej oceny.
| Stan | Informacje do przekazania | Przegląd projektu Fokus |
|---|---|---|
| Temperatura | Normalny zakres, maksimum, minimum i zmiany temperatury. | Przydatność wykładziny i zachowanie termiczne zespołu. |
| Pozytywne ciśnienie | Ciśnienie robocze, ciśnienie projektowe i warunki przejściowe. | Projekt konstrukcyjny, połączenia i obowiązujące parametry sprzętu. |
| Próżnia | Minimalne ciśnienie bezwzględne, czas trwania i etap operacyjny. | Wsparcie wyściółki i możliwość stosowania w pełnym zbiorniku w warunkach próżniowych. |
| Cykl procesów | Uruchomienie, wyłączenie, czyszczenie i powtarzające się sekwencje operacyjne. | Połączone warunki termiczne i mechaniczne. |
6. Pojemność, wymiary i układ wyposażenia
Pojemność jest ważnym parametrem, ale nie określa w pełni wymiarów ani przydatności naczynia procesowego. Dwa naczynia o tej samej objętości nominalnej mogą mieć różne wysokości, średnice, geometrię głowicy, układy podpór i układy połączeń.
Objętość robocza i pojemność nominalna
Objętość nominalna opisuje deklarowaną pojemność statku, natomiast objętość robocza to ilość przeznaczona do przechowywania lub przetworzenia w trakcie normalnej pracy. To rozróżnienie jest szczególnie ważne w przypadku reaktorów i zbiorników mieszających, gdzie może być wymagana wystarczająca przestrzeń do mieszania, wytwarzania pary, tworzenia piany, rozszerzania lub innych procesów procesowych.
Odpowiedni poziom napełnienia zależy od procesu i konstrukcji zbiornika. Wymagany margines należy ocenić, a nie zakładać, że jest identyczny w różnych zastosowaniach.
Wymiary gabarytowe i przestrzeń montażowa
Potwierdź maksymalną dozwoloną wysokość, średnicę i całkowitą kopertę. Należy wziąć pod uwagę dostępną drogę dostępu, wymiary drzwi i otworów, urządzenia do podnoszenia, prześwity konstrukcyjne, przestrzeń konserwacyjną i położenie pobliskiego sprzętu.
Ograniczenia transportowe i instalacyjne mogą również wpływać na konfigurację statku. Statek pasujący do miejsca jego eksploatacji może w dalszym ciągu wymagać osobnego przeglądu dotyczącego sposobu jego przeniesienia do budynku lub ustawienia na fundamencie.
Obsługuje i podłączony sprzęt
Nogi podporowe, osłony, wsporniki, elementy podnoszące i interfejsy fundamentów powinny być zgodne z projektem konstrukcyjnym i warunkami panującymi na miejscu. Podłączone pompy, napędy mieszadeł, instrumenty i rurociągi mogą powodować dodatkowe obciążenia lub wymagania przestrzenne.
Układ powinien zapewniać odpowiedni dostęp do punktów operacyjnych i obszarów inspekcji. Potrzeby konserwacyjne są łatwiejsze do zaspokojenia, jeśli zostaną rozważone przed sfinalizowaniem umowy.
Gdy potrzebny jest rysunek wymiarowy
Wstępny opis procesu może być odpowiedni podczas wstępnych dyskusji, ale w miarę postępu projektowania coraz ważniejsze staje się zwymiarowane rozmieszczenie. Rysunek powinien określać główne wymiary, położenie dysz, punkty podparcia, otwory dostępowe i odpowiednie interfejsy z sąsiednim sprzętem.
Jeżeli istnieją już przyłącza do instalacji, proponowany zbiornik należy sprawdzić pod kątem dostępnego układu rurociągów. Wszelkie niezbędne odchylenia należy zidentyfikować i usunąć przed zatwierdzeniem rysunków produkcyjnych.
7. Dysze, włazy i przyłącza procesowe
Połączenia łączą statek z resztą systemu produkcyjnego. Mogą być potrzebne do ładowania, rozładowywania, odpowietrzania, pobierania próbek, oprzyrządowania, czyszczenia, monitorowania temperatury lub innych funkcji. Ich rozmieszczenie i konstrukcja wpływają na skuteczność instalacji, obsługi i kontroli statku.
Położenie i orientacja dyszy
Każda dysza powinna mieć jasno określoną funkcję i położenie. Specyfikacja lub zatwierdzony rysunek powinien określać jego rozmiar nominalny, orientację, typ połączenia oraz wszelkie odpowiednie wymagania dotyczące wysokości lub kąta.
Rozmieszczenie wlotu i wylotu powinno odzwierciedlać zamierzony przebieg procesu. Drenaż, transport materiału i wymagania dotyczące dostępu mogą również wpływać na geometrię naczynia. Zmiany lokalizacji dysz po rozpoczęciu prac wykładzinowych lub produkcyjnych mogą powodować dodatkowe komplikacje inżynieryjne i produkcyjne.
Włazy i dostęp inspekcyjny
Włazy i otwory dostępowe ułatwiają inspekcję, czyszczenie i konserwację, jeśli pozwala na to konstrukcja statku. Ich wymiary i rozmieszczenie powinny odzwierciedlać zamierzoną metodę inspekcji, potrzeby bezpiecznego dostępu i układ otaczającej instalacji.
Szczegóły otwarcia muszą być również zgodne z projektem okładziny. Szczególnej uwagi wymaga przejście pomiędzy otworem a przyległą powierzchnią wyłożoną, ponieważ łączy w sobie interfejs procesu z cechą strukturalną.
Mieszadła, instrumenty i elementy pomocnicze
W zależności od procesu naczynie może wymagać przyrządu do pomiaru poziomu cieczy, czujnika temperatury, przyłącza ciśnieniowego, wziernika, mieszadła lub dodatkowego wyposażenia. Nie każdy statek potrzebuje wszystkich akcesoriów, a wymagane rozwiązania powinny opierać się na obowiązkach procesowych, a nie na ogólnej liście.
Każde zwilżone akcesorium wymaga sprawdzenia zgodności. Uszczelki, uszczelnienia, interfejsy przyrządów i podłączone komponenty muszą być odpowiednie dla medium chemicznego oraz obowiązujących warunków ciśnienia i temperatury.
Przejrzyście organizuj informacje o połączeniu
Harmonogram dysz jest użytecznym sposobem uniknięcia niejasności. Potrafi zidentyfikować każde połączenie według znacznika, funkcji, rozmiaru, ilości, orientacji i typu połączenia, wraz z odniesieniami do rysunków, jeśli jest to wymagane.
Podanie tych informacji na wczesnym etapie pomaga zespołom inżynieryjnym i produkcyjnym sprawdzić odstępy, skoordynować akcesoria i ustalić spójny układ przed wydaniem projektu.
8. Kontrola wykładzin i weryfikacja jakości
Kontrolę należy zaplanować jako część specyfikacji sprzętu, a nie dodawać dopiero po zakończeniu produkcji. Wymagane czynności inspekcyjne zależą od metody wykładziny, konstrukcji zbiornika, obowiązujących norm, ryzyka procesowego i kryteriów akceptacji umownej.
Określ zakres kontroli przed produkcją
Zidentyfikować zapisy i badania wymagane dla wyłożonych powierzchni, korpusu konstrukcyjnego, połączeń i gotowego montażu. Specyfikacja powinna wskazywać, które wymagania są obowiązkowe, jakie standardy mają zastosowanie i kto jest odpowiedzialny za przegląd wyników.
Jeżeli odpowiednia jest szczególna metoda kontroli wykładziny, należy wcześniej uzgodnić jej procedurę i granice akceptacji. Na przykład wakacyjne testy elektryczne mogą mieć zastosowanie w przypadku niektórych nieprzewodzących okładzin i odpowiednich konfiguracji sprzętu, ale ich zastosowanie i ustawienia testowe muszą być ustalone dla konkretnej konstrukcji. Nie należy zakładać, że ma to zastosowanie identyczne do każdego procesu i grubości wykładziny.
Sprawdź trudne obszary geometryczne
Planowanie inspekcji powinno uwzględniać lokalizacje, do których trudniej jest uzyskać dostęp lub które są trudniejsze do oceny, w tym przejścia dysz, otwory, narożniki i inne zmiany geometrii. Obszary te mogą wymagać różnych technik kontroli lub bardziej szczegółowych kontroli rysunków i produkcji.
Oględziny wizualne, kontrole wymiarowe i inne mające zastosowanie metody należy określić zgodnie z wymaganiami konstrukcyjnymi. Jeżeli jest to istotne dla projektu urządzenia, należy również określić wszelkie obowiązkowe próby ciśnieniowe lub badania strukturalne.
Wyjaśnij kryteria dokumentacji i akceptacji
Proces akceptacji powinien określać, jakie dowody są wymagane przed zwolnieniem sprzętu. W zależności od projektu dokumentacja może obejmować zatwierdzone rysunki, informacje o materiałach, protokoły kontroli, wyniki badań i zapisy przyjętych odchyleń.
Stwierdzenia takie jak „dokładnie sprawdź wykładzinę” są mniej przydatne niż zdefiniowany plan inspekcji, który określa metodę, obowiązującą lokalizację, kryteria akceptacji i wymagany zapis. Precyzyjne wymagania dają producentowi i klientowi wspólną podstawę do przeglądu gotowego sprzętu.
Zachowaj identyfikowalność zatwierdzonych zmian
Zmiany w projekcie powinny zostać udokumentowane, sprawdzone i zatwierdzone przez strony odpowiedzialne. Zmiana połączenia, akcesoriów lub warunków pracy może mieć wpływ na inne części specyfikacji sprzętu. Zapisanie przyczyny zmiany i jej aprobaty technicznej pomaga zachować spójność pomiędzy dokumentacją produkcyjną a ostatecznym montażem.
9. Przygotowanie specyfikacji sprzętu
Jasna specyfikacja zapewnia zespołowi inżynierów sprzętu wystarczające informacje do oceny aplikacji i zidentyfikowania nierozwiązanych wymagań. Powinien opisywać nie tylko wymagany statek, ale także warunki, w jakich statek będzie działał.
Poniższa sekwencja przedstawia praktyczną metodę organizowania informacji projektowych.
-
Opisz obowiązek procesowy.
Wyjaśnij, czy naczynie będzie używane do reakcji, przechowywania, zbierania lub mieszania. Zidentyfikuj etap operacyjny, interfejsy poprzedzające i końcowe oraz wszelkie specjalne funkcje procesu.
-
Udokumentuj środowisko chemiczne.
Wymień odpowiednie substancje, stężenia, mieszaniny, zanieczyszczenia i płyny czyszczące. Zidentyfikuj etapy, w których skład zmienia się znacząco.
-
Zdefiniuj obwiednię operacyjną.
Zapewnij normalne i ekstremalne temperatury, ciśnienie robocze i projektowe, warunki próżni i przewidywalne przejścia między stanami operacyjnymi.
-
Ustal pojemność i wymiary.
Określ pojemność nominalną, użyteczną objętość roboczą, główne wymiary, ograniczenia instalacyjne i wymagany układ podpór.
-
Przygotuj harmonogram połączeń.
Wymień wymagane dysze, otwory, otwory wentylacyjne, spusty, instrumenty, układy mieszadeł i akcesoria. Dostarcz rysunek układu, jeśli jest dostępny.
-
Identyfikacja standardów i wymagań dotyczących inspekcji.
Określ obowiązujące wymagania konstrukcyjne, procedury inspekcji, oczekiwania dotyczące testów, kryteria akceptacji i niezbędną dokumentację.
-
Przed zatwierdzeniem sprawdź luki techniczne.
Zapisz nierozstrzygnięte dane chemiczne, sprzeczne wymiary, niepewne warunki pracy i wszelkie akcesoria, których kompatybilność lub konstrukcja pozostaje niepotwierdzona.
Lista kontrolna specyfikacji sprzętu
| Kategoria specyfikacji | Wymagane informacje | Powód przeglądu |
|---|---|---|
| Aplikacja procesowa | Funkcja zbiornika, etapy procesu, transport materiału i sekwencja operacyjna. | Ustala właściwy typ sprzętu. |
| Medium chemiczne | Skład, stężenie, zanieczyszczenia i środki czyszczące. | Wspomaga ocenę kompatybilności podszewki. |
| Warunki pracy | Zakres temperatur, ciśnienie projektowe, praca w próżni i warunki przejściowe. | Określa wymaganą obwiednię roboczą. |
| Pojemność i układ | Objętość robocza, wymiary gabarytowe, rozmieszczenie podpór i ograniczenia instalacyjne. | Sprawdza dopasowanie i integrację procesu. |
| Znajomości | Rozmiary dysz, pozycje, otwory, oprzyrządowanie i akcesoria. | Koordynuje interfejsy rurociągów i urządzeń. |
| Wymagania jakościowe | Procedury inspekcji, testowanie, kryteria akceptacji i zapisy. | Określa sposób weryfikacji zgodności. |
Jeżeli niektóre szczegóły pozostają niedostępne, należy je zidentyfikować jako otwarte pozycje techniczne. Takie podejście jest bardziej niezawodne niż zakładanie wymiarów, warunków pracy lub wymagań akceptacyjnych, które nie zostały ustalone przez zespół projektowy.
10. Typowe błędy w doborze i projektowaniu
Kiedy wybór sprzętu opiera się na krótkim opisie produktu bez pełnego określenia zamierzonej usługi, może pojawić się kilka problemów. Większość można ograniczyć poprzez pełniejszy opis procesu i wczesny przegląd specyfikacji technicznej.
Wybór wyłącznie na podstawie nazwy chemicznej
Świadomość, że w naczyniu będzie znajdować się kwas, zasada lub rozpuszczalnik, nie wystarczy do przeprowadzenia oceny zgodności. Stężenie, mieszanina, temperatura, czas ekspozycji, metody czyszczenia i konstrukcja wykładziny mogą mieć znaczenie.
Lepsze podejście:Podaj pełne medium procesowe i jego oczekiwany zakres działania, a następnie potwierdź przydatność dla rzeczywistego zastosowania.
Providing only the nominal vessel volume
Liczba pojemności nie określa całkowitej geometrii zbiornika, dopuszczalnej objętości roboczej, układu mieszadła ani układu połączeń. Niewystarczające informacje o wymiarach mogą prowadzić do powstania sprzętu, którego nie będzie można łatwo zintegrować z istniejącą instalacją.
Lepsze podejście:Określ objętość roboczą, wymiary gabarytowe, ograniczenia miejsca, wymagania procesowe i wymagane połączenia.
Zakładając odporność chemiczną, ustala się przydatność próżniową
Odporność chemiczna i odporność na różnicę ciśnień odpowiadają różnym kwestiom inżynierskim. Wykładzinę i konstrukcję nośną należy ocenić pod kątem przewidywanych warunków próżni i odpowiedniej temperatury roboczej.
Lepsze podejście:Należy wyraźnie określić minimalne ciśnienie bezwzględne, czas trwania ekspozycji, temperaturę i oczekiwany cykl próżniowy.
Widok na uszczelki i elementy pomocnicze
Kompatybilna wykładzina główna nie może zapewnić przydatności każdego uszczelnienia, uszczelki, elementu mieszadła, wziernika lub połączenia instrumentu. Każdy odpowiedni element zwilżany stanowi część kompletnego systemu.
Lepsze podejście:Uwzględnij akcesoria i materiały łączące w przeglądzie technicznym, zamiast traktować główne naczynie jako jedyny element wymagający oceny.
Zbyt późne finalizowanie pozycji dysz
Późne zmiany lokalizacji połączeń mogą mieć wpływ na geometrię wewnętrzną, wyrównanie rurociągów, dostęp i konfigurację gotowej wykładziny. Mogą również powodować konflikty z pobliskim sprzętem lub odstępami instalacyjnymi.
Lepsze podejście:Przed zatwierdzeniem rysunków produkcyjnych należy przejrzeć zwymiarowany układ i harmonogram dysz.
Pozostawienie wymagań dotyczących inspekcji nieokreślonych
Ogólne zapotrzebowanie na zbiornik odporny na korozję nie wyjaśnia, w jaki sposób będzie sprawdzana wykończona wykładzina ani jakie kryteria decydują o akceptacji. Brakujące szczegóły mogą powodować nieporozumienia podczas ostatecznej oceny.
Lepsze podejście:Przed rozpoczęciem produkcji należy uzgodnić obowiązujące standardy, procedury kontroli, kryteria akceptacji i wymagane zapisy.
Zasada wyboru:Kompletna specyfikacja sprzętu obejmuje obciążenie procesowe, medium chemiczne, warunki pracy, konfigurację zbiornika i wymagania dotyczące inspekcji. Każdy powinien obsługiwać tę samą zdefiniowaną aplikację.
11. Instalacja, obsługa i konserwacja
Przydatność sprzętu zależy nie tylko od jego początkowego projektu, ale także od sposobu obsługi, instalacji, obsługi i konserwacji statku. Odpowiednie procedury pomagają zachować integralność wykładziny i zidentyfikować problemy, zanim przerodzą się w poważniejsze problemy ze sprzętem.
Obsługa i instalacja
Procedury transportu i podnoszenia powinny być zgodne z dokumentacją sprzętu i wyznaczonymi urządzeniami do podnoszenia. Niekontrolowane uderzenie, nieodpowiednie punkty podnoszenia lub nieostrożne obchodzenie się mogą uszkodzić okładzinę lub inne części zespołu, nawet jeśli naczynie zewnętrzne wydaje się nienaruszone.
Instalacja powinna również uwzględniać zamierzone warunki podparcia i wyrównanie połączeń. Wymuszone ustawienie rurociągów lub niezamierzone obciążenia króćców mogą wprowadzić naprężenia mechaniczne, które nie zostały uwzględnione w założeniach projektowych.
Przed uruchomieniem należy sprawdzić położenie montażowe, rozmieszczenie wsporników, podłączone rurociągi, przyrządy i wymagane akcesoria. Potwierdź, że ostateczna konfiguracja jest zgodna z zatwierdzonymi rysunkami i że przeprowadzono wymagane kontrole przed rozpoczęciem pracy.
Kontrolowane uruchamianie i wyłączanie
Procedury operacyjne powinny określać, w jaki sposób zbiornik jest napełniany, doprowadzany do temperatury roboczej, poddawany ciśnieniu, jeśli ma to zastosowanie, i przywracany do bezpiecznego stanu. Jeżeli możliwa jest próżnia lub szybkie zmiany temperatury, należy wyraźnie uwzględnić te warunki.
Procedury powinny również określać sposób postępowania z odchyleniami w procesie. Nieoczekiwane zmiany ciśnienia, temperatury lub składu chemicznego mogą spowodować przesunięcie zbiornika poza zatwierdzony zakres działania i wymagać kontrolowanej reakcji.
Praktyki sprzątania
Metody czyszczenia powinny być dostosowane do wykładziny, uszczelek, połączonych elementów i ograniczeń eksploatacyjnych statku. Wybrany środek czyszczący, temperaturę, czas trwania i wszelkie mechaniczne działania czyszczące należy sprawdzić pod kątem konkretnej konstrukcji.
Procedury czyszczenia powinny określać sposób usuwania pozostałości, sposób płukania naczynia, jeśli jest to wymagane, oraz sposób utrzymywania dostępu kontrolnego. Nie należy stosować niezatwierdzonych środków chemicznych ani agresywnych metod mechanicznych tylko dlatego, że główna wykładzina jest zaprojektowana do pracy korozyjnej.
Rutynowa kontrola i konserwacja
Częstotliwość i metoda inspekcji powinny odzwierciedlać ryzyko procesu, warunki obsługi, konstrukcję sprzętu i obowiązujące wymagania konserwacyjne. Operatorzy powinni przestrzegać zatwierdzonych procedur rozpoznawania oznak uszkodzenia, wycieków, nietypowego zachowania podczas pracy lub pogorszenia się powiązanych komponentów.
W przypadku wykrycia problemu ocena powinna uwzględniać wykładzinę, odpowiednie połączenia, uszczelnienia i konstrukcję wsporczą zbiornika. Przed wybraniem naprawy lub modyfikacji należy ustalić przyczynę. Wszelkie naprawy muszą być dostosowane do oryginalnej konstrukcji i zatwierdzonych warunków serwisowych.
Prowadź dokumentację operacyjną
Zapisy warunków pracy, inspekcji, czynności czyszczenia, prac konserwacyjnych i zatwierdzonych modyfikacji mogą pomóc w identyfikacji powtarzających się problemów. Ułatwiają także porównanie rzeczywistych warunków pracy z założeniami przyjętymi podczas pierwotnego przeglądu projektu.
Jeżeli warunki procesu ulegną istotnej zmianie, zbiornik należy poddać ponownej ocenie przed wprowadzeniem zmodyfikowanego cła. Konfiguracja zatwierdzona dla jednego stężenia substancji chemicznych, zakresu temperatur lub warunków ciśnienia nie powinna być automatycznie uznawana za odpowiednią do innego zastosowania.
12. Planowanie niestandardowej konfiguracji sprzętu
Statki przemysłowe często muszą pasować do określonego układu procesu, wymagań dotyczących wydajności i zestawu warunków pracy. Konfiguracja niestandardowa może spełnić te wymagania, pod warunkiem, że szczegóły są definiowane i systematycznie oceniane.
Zhuoyanświadczy usługi w zakresie projektowania i produkcji przemysłowych wykładzin antykorozyjnych oraz sprzętu chemicznego. Odpowiednią konfigurację naczynia z wykładziną można omówić w odniesieniu do jego zamierzonej funkcji procesowej, wymaganej wydajności, obszaru roboczego, pozycji połączeń i akcesoriów procesowych.
Dopasuj konfigurację do procesu
Dostosowywanie powinno rozpocząć się od wymagań procesu, a nie od wcześniej ustalonego układu naczyń. Zbiornik magazynujący z prostą funkcją przesyłu może wymagać innego zestawu przyłączy niż reaktor z mieszadłem i dodatkowym oprzyrządowaniem procesowym.
Zdefiniowanie niezbędnych funkcji pomaga odróżnić podstawowe funkcje od opcjonalnych akcesoriów. Daje to także zespołowi inżynieryjnemu jaśniejszą podstawę do oceny geometrii statku i układu połączeń.
Ustal wcześniej szczegóły techniczne
Wydajność, wymiary, medium chemiczne, temperaturę, ciśnienie, wymagania dotyczące próżni i położenie dysz należy sprawdzić łącznie. Jeżeli statek musi zostać podłączony do istniejącego systemu, podczas wstępnej dyskusji technicznej należy udostępnić odpowiednie rysunki i wymiary interfejsu.
Wszelkie nieznane warunki powinny pozostać widoczne podczas przeglądu projektu. W szczególności należy zająć się nierozwiązanymi kwestiami kompatybilności chemicznej, niejasnymi warunkami próżni lub niekompletnymi rysunkami połączeń, zanim specyfikacja sprzętu zostanie uznana za kompletną.
Przejrzyj projekt przed produkcją
Proponowaną konstrukcję należy sprawdzić pod kątem zamierzonych obowiązków, włączając układ okładzin, projekt konstrukcyjny, połączenia i plan inspekcji. Rysunki i dokumenty techniczne powinny identyfikować uzgodnioną konfigurację, aby obie strony mogły ocenić ten sam projekt.
Zmiany dokonane na tym etapie należy ocenić pod kątem ich wpływu na cały montaż. Zmieniona pozycja dyszy, nowe akcesorium lub zmienione wymagania dotyczące ciśnienia mogą mieć wpływ na inne decyzje projektowe i nie powinny być traktowane jako odosobniona zmiana.
Informacje przygotowujące do dyskusji technicznej
- Rodzaj urządzenia i zamierzona funkcja procesu.
- Skład chemiczny, stężenie i odpowiednie środki czyszczące.
- Normalne i ekstremalne temperatury pracy.
- Ciśnienie robocze, ciśnienie projektowe i wymagania dotyczące próżni, jeśli ma to zastosowanie.
- Wymagana pojemność nominalna, objętość robocza i wymiary gabarytowe.
- Zestawienie dysz, pozycje połączeń, instrumenty i akcesoria procesowe.
- Obowiązujące normy budowlane i wymagania dotyczące kontroli okładzin.
- Rysunki instalacyjne i wszelkie istniejące ograniczenia dotyczące interfejsu sprzętu.
Dane wejściowe stanowią praktyczny punkt wyjścia do przeglądu technicznego i wyceny. Ostateczną specyfikację sprzętu należy potwierdzić dopiero po ocenie odpowiednich wymagań chemicznych, mechanicznych, wymiarowych i kontrolnych.
13. Często zadawane pytania
Poniższe pytania dotyczą typowych względów technicznych przy określaniu wymagań zbiorników do procesów chemicznych wyłożonych fluoropolimerem.
Do czego głównie używa się naczyń wyłożonych PTFE?
Są stosowane w zastosowaniach związanych z obróbką chemiczną, gdzie wewnętrzne powierzchnie kontaktowe wymagają ochrony przed korozją. Typowe typy statków obejmują reaktory, zbiorniki magazynujące, odbiorniki i zbiorniki mieszające. Odpowiedni typ zależy od obciążenia procesu, medium chemicznego, warunków pracy i wymaganej konfiguracji.
Czy wyściółka PTFE zapewnia ochronę przed każdą substancją chemiczną?
Żaden materiał nie powinien być traktowany jako uniwersalny i odpowiedni w każdych warunkach. PTFE ma szeroką odporność chemiczną, ale rzeczywiste zastosowanie nadal wymaga oceny tożsamości chemicznej, stężenia, temperatury, czasu ekspozycji i konstrukcji wykładziny. Przed zatwierdzeniem statku należy dokonać przeglądu konkretnych ograniczeń kompatybilności i specjalnych warunków eksploatacji.
Dlaczego naczynie wyłożone PTFE wymaga również konstrukcji stalowej?
Wykładzina zapewnia zamierzoną, odporną na korozję powierzchnię wewnętrzną, podczas gdy zewnętrzny stalowy korpus zapewnia wsparcie konstrukcyjne. Te dwa komponenty pełnią różne funkcje i muszą być zaprojektowane razem. Wymiary zbiornika, warunki ciśnienia, podpory, połączenia i relacje pomiędzy okładziną a korpusem stalowym mają wpływ na ostateczny projekt.
Jakie informacje są potrzebne, aby wybrać właściwy typ statku?
Zacznij od zamierzonej funkcji procesu, medium chemicznego, temperatury roboczej, wymagań dotyczących ciśnienia lub próżni, wydajności i warunków instalacji. Następnie zidentyfikuj niezbędne dysze, otwory dostępowe, instrumenty i akcesoria. Szczegóły te pomagają odróżnić reaktor od zbiornika magazynowego, odbiornika lub zbiornika mieszającego i ustalić wymaganą konfigurację.
Czy naczynie z wykładziną może być używane w warunkach próżniowych?
Usługa podciśnienia może być możliwa przy odpowiednio zaprojektowanym zespole, jednak należy to potwierdzić dla konkretnego sprzętu. Przegląd powinien obejmować minimalne ciśnienie bezwzględne, temperaturę roboczą, czas trwania próżni, częstotliwość cykli i podparcie wykładziny. Sama kompatybilność chemiczna lub ciśnienie dodatnie nie zapewniają przydatności do stosowania w próżni.
Co należy sprawdzić przy wyborze wyłożonego mieszalnika?
Oprócz kompatybilności chemicznej, wydajności, temperatury i ciśnienia, należy określić wymagane obciążenie mieszania i rozmieszczenie mieszadła. Sprawdź przydatność elementów związanych z wałem, uszczelek, uszczelek i innych zwilżonych akcesoriów. Należy również sprawdzić położenie dysz, dostęp do czyszczenia, wymagania konserwacyjne i sposób montażu.
Jakie wymagania kontrolne należy potwierdzić przed produkcją?
Zidentyfikować obowiązujące normy konstrukcyjne, metodę kontroli wykładziny, kryteria akceptacji, badania strukturalne, testy i wymaganą dokumentację. W zależności od konstrukcji odpowiednie mogą być takie metody, jak oględziny, sprawdzenie wymiarów lub test urlopowy instalacji elektrycznej. Plan inspekcji powinien być uzgodniony dla konkretnego wyposażenia, a nie zakładać, że jest identyczny dla każdego statku.
Co powinno znaleźć się w zapytaniu o wycenę statku niestandardowego?
Podaj zamierzoną funkcję zbiornika, skład chemiczny i stężenie, temperaturę roboczą, warunki ciśnienia lub próżni, wymaganą pojemność, wymiary całkowite, układ połączeń, akcesoria i obowiązujące wymagania kontrolne. Istniejące rysunki instalacji i ograniczenia dotyczące instalacji są przydatne, gdy zbiornik musi zostać zintegrowany z ustalonym systemem produkcyjnym. Wszelkie nierozwiązane warunki techniczne należy zgłosić do przeglądu.
14. Końcowe rozważania dotyczące wyboru
Wybór odpowiedniegoUrządzenia pokryte PTFEwymaga skoordynowanej oceny ośrodka chemicznego, konstrukcji wykładziny, konstrukcji zbiornika, warunków pracy i interfejsów procesowych. Reaktory, zbiorniki magazynujące, odbiorniki i mieszalniki pełnią różne funkcje, dlatego ich konfiguracje należy opracowywać w oparciu o zamierzone zadania, a nie traktować je jako pojemniki wymienne.
Pełna specyfikacja techniczna powinna określać skład chemiczny i stężenie, temperaturę, nadciśnienie lub próżnię, pojemność, wymiary, pozycje połączeń, akcesoria i kryteria kontroli. Podczas przeglądu projektu należy również uwzględnić instalację, czyszczenie, konserwację i przewidywalne zmiany w procesie.
Podanie tych szczegółów na wczesnym etapie pomaga w ustaleniu jasnej podstawy do oceny proponowanego sprzętu. Ułatwia także identyfikację brakujących informacji, koordynację połączeń procesowych i potwierdzanie wymagań projektowych przed rozpoczęciem produkcji.
Omów wymagania dotyczące sprzętu chemicznego
Podziel się medium procesowym, stężeniem, temperaturą roboczą, warunkami ciśnienia lub próżni, wymaganą pojemnością zbiornika i układem połączeń, aby rozpocząć dyskusję techniczną na temat odpowiedniej konfiguracji.
Prześlij swoje wymagania sprzętowe
