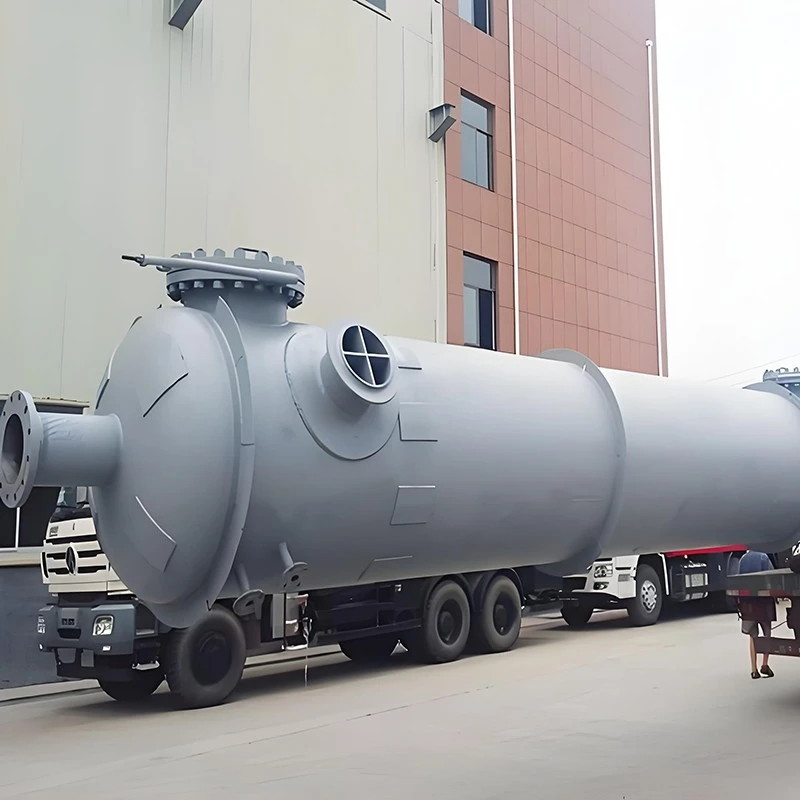

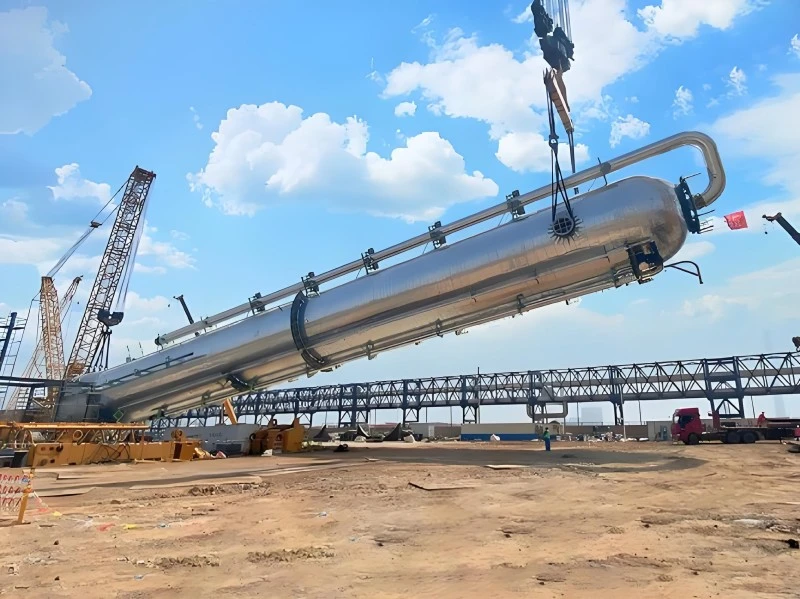

Kolumna do chemicznej separacji pary powlekana PFA

Kolumna do chemicznej separacji pary powlekana PFA to wieża do frakcjonowania w fazie gazowej, w której zastosowano powłokę antykorozyjną PFA natryskiwaną ze stopu, funkcjonalnie różniącą się od wież destylacyjnych wyłożonych PTFE z laminowanego arkusza. Zamiast łączenia grubego arkusza fluoropolimeru, gęsta powłoka PFA jest wtapiana termicznie na podłoże ze stali węglowej. Doskonale sprawdza się w scenariuszach pracy z parą wodną o wysokiej czystości, gdzie wymagana jest ścisła kontrola wymywania jonów metali. Gorąca, żrąca para wodna uzupełnia przeciwprądowy przepływ masy w postaci pary i cieczy wewnątrz elementów wieży. Ciągła, gęsta bariera PFA izoluje gorącą parę kwasową, zawierającą halogeny i utleniającą od metalowej powłoki, zapobiegając zanieczyszczeniu destylatu jonami metali. Szeroko stosowane w zagranicznych projektach oczyszczania chemicznego o wysokiej czystości, pośredniej rektyfikacji farmaceutycznej i projektach recyklingu odczynników półprzewodnikowych.

Zasada działania

1. Zasada ochrony materiału przed korozją

- Podłoże zewnętrzne: powłoka zbiornika ciśnieniowego Q345R ze stali węglowej wytrzymuje obciążenie mechaniczne, ciśnienie robocze i zewnętrzne obciążenie wiatrem. -Wewnętrzna bariera ochronna: Proszek PFA (perfluoroalkoksy) fluoropolimeru jest natryskiwany w stanie stopionym i utwardzany termicznie na wewnętrznej ścianie wieży, powierzchniach włazu i dyszy, tworząc gęstą, ciągłą cienką powłokę. Dzięki stabilnym wiązaniom molekularnym węgiel-fluor, utwardzona powłoka PFA charakteryzuje się wyjątkową bezwładnością chemiczną, blokuje przenikanie gorącej pary korozyjnej i zapobiega rozpuszczaniu jonów metali nieszlachetnych w destylacie, zapewniając zarówno ochronę antykorozyjną, jak i wysoką czystość.

2. Dopasowanie logiki procesu separacji pary

Gorąca, mieszana para korozyjna wpływa do dna wieży i unosi się do góry; skroplona ciecz zwrotna przepływa w dół przez elementy uszczelnienia/dystrybutora wieży. Powtarzające się przenoszenie masy poprzez odparowanie i kondensację umożliwia frakcjonowanie wieloskładnikowe. Wszystkie unoszące się gorące pary stykają się wyłącznie z powierzchniami pokrytymi PFA. Kolumna ta obsługuje głównie procesy separacji zdominowanej przez fazę parową: rektyfikację próżniową wrażliwego na ciepło korozyjnego surowca, oczyszczanie odczynników o wysokiej czystości, frakcjonowanie parą rozpuszczalników zawierających halogeny. Może łączyć się ze skraplaczami i zbiornikami odbiorczymi pokrytymi PFA, tworząc pełny zamknięty obieg separacji pary o wysokiej czystości.

Podstawowe zalety produktu

1. Bardzo niska wydajność wymywania jonów metali Termicznie stopiona, gęsta powłoka PFA zmniejsza ryzyko wytrącania się jonów, dobrze nadaje się do produkcji destylatów o wysokiej czystości, spełnia częściowe wymagania GMP i oczyszczania odczynników klasy półprzewodnikowej.

2. Dobra zdolność adaptacji do złożonej geometrii wewnętrznej wieży Proces powlekania natryskowego w stanie stopionym obejmuje skomplikowane kształty, takie jak narożniki dysz, wsporniki redystrybutora i sekcje wież o małej średnicy, które utrudniają montaż wykładziny PTFE na bazie arkusza.

3. Jednolita cienka, ciągła warstwa barierowa Brak szwów spawalniczych typowych dla okładzin z blachy PTFE; obniża ukryte ryzyko przenikania pary wzdłuż szczelin spawalniczych w cyklicznych warunkach pracy z gorącą parą.

4. Elastyczna praca w fazie próżniowej w fazie parowej. Nadaje się do destylacji próżniowej nietrwałej pod wpływem ciepła pary korozyjnej; odpowiednio utwardzona powłoka PFA utrzymuje przyczepność w stabilnym środowisku pary podciśnieniowej.

5. Modularna konstrukcja kombinowana sekcji wieży Sekcje wieży montowane segmentowo dla wygodnego transportu na duże odległości i montażu w terenie; Elementy wewnętrzne można wymieniać, aby dostosować precyzję separacji.

6. Kompatybilność międzysystemowa Dostępny z kołnierzami antykorozyjnymi HG20536, może łączyć się z zaworami rurowymi pokrytymi PFA lub wyłożonymi PTFE i urządzeniami odbiorczymi w celu uzyskania kompletnej konstrukcji pętli oddzielającej.

Pełna tabela specyfikacji technicznych

Główne pola zastosowań

Docelowe scenariusze frakcjonowania korozyjnej pary wodnej o wysokiej czystości, dane eksportowe obejmujące wysokiej klasy zakłady produkcyjne chemiczne w Azji Południowo-Wschodniej i na Bliskim Wschodzie:

1. Drobnochemiczna rektyfikacja i oczyszczanie parą rozpuszczalnikową o wysokiej czystości

2. Farmaceutyczna separacja pary próżniowej pośredniej dla wymagań o niskiej zawartości zanieczyszczeń metalicznych

3. Odzysk i frakcjonowanie pomocniczego odczynnika półprzewodnikowego w postaci pary korozyjnej

4. Specjalistyczny proces chemicznego rozdzielania fazy parowej zawierający halogen

5. Projekt destylacji próżniowej w środowisku wrażliwym na ciepło

6. Warsztaty testowe separacji pary korozyjnej o wysokiej czystości na skalę pilotażową

Środki ostrożności dotyczące obsługi

1. Ograniczenie medium: powłoka PFA jest odporna na większość kwasów, zasad i pary organicznej; unikać długotrwałego narażenia na działanie stopionego metalu alkalicznego i trifluorku chloru, które powodują degradację materiału fluoropolimerowego. Niezalecany do pary ciężkiej zawierającej cząstki stałe; stały piasek będzie ścierał powierzchnię powłoki.

2. Ograniczenie zmiany temperatury: zapobiegaj drastycznemu szokowi termicznemu; kontrolowana szybkość ogrzewania / chłodzenia ≤10 ℃ na godzinę. Ostre naprzemienne nagrzewanie i zimno może powodować mikropęknięcia i rozwarstwienia powłoki.

3. Limit działania próżniowego: Nie przekraczaj maksymalnej wartości próżni -0,07 MPa. Nadmierne podciśnienie zwiększa ryzyko odrywania się powłoki od podłoża stalowego.

4. Ochrona montażu: Podczas montażu wewnętrznego należy ściśle zapobiegać zarysowaniu lub uderzeniu ostrych elementów metalowych w powierzchnie wewnętrzne pokryte PFA.

5. Zabronione modyfikacje w terenie: Zabrania się spawania, szlifowania i wiercenia na miejscu konstrukcji wieży. Działanie w wysokiej temperaturze zniszczy przyczepność powłoki PFA.

6. Wymagania dotyczące zasilania parą: Para zasilająca powinna w jak największym stopniu ograniczać przenoszenie cząstek stałych; Sugeruje się, że przednie urządzenie filtrujące ogranicza wpływ cząstek ściernych na powłokę.

Przewodnik po rutynowej konserwacji

1. Okresowa kontrola powłoki: Co 6-9 miesięcy należy wykonać wykrywanie nieszczelności iskier i pomiar grubości powłoki. Skoncentruj się na narożnikach dysz i strefach przejściowych kołnierzy sekcji wieży podatnych na szorowanie parą.

2. Czyszczenie wewnętrzne: Całkowicie ochłodzić wieżę i zwolnić ciśnienie przed otwarciem włazu. Używaj wyłącznie miękkich, niemetalowych narzędzi i płukania obiegowego zgodnego z rozpuszczalnikiem; Surowo zabrania się używania szczotki z drutu stalowego i twardego skrobaka, aby uniknąć zarysowania powłoki.

3. Kontrola uszczelnienia kołnierzy: Sprawdzaj co kwartał uszczelki kompozytowe PFA; wymieniaj w odpowiednim czasie stare/zdeformowane uszczelki, aby zapobiec wyciekowi pary w miejscach połączeń.

4. Remont wnętrza wieży: Wyjęcie opakowania i redystrybutora w celu oczyszczenia podczas corocznego przestoju; usuwać osady fazy pary koksowniczej, aby zagwarantować efektywność przenoszenia masy.

5. Konserwacja powłoki zewnętrznej: W przypadku kolumny montowanej na zewnątrz należy co dwa lata sprawdzać zewnętrzną farbę antykorozyjną; naprawa łuszczącej się farby w celu ochrony podłoża ze stali węglowej przed korozją atmosferyczną.

6. Zarządzanie częściami zamiennymi: Przechowuj pasujące uszczelki kompozytowe PFA; zwykłe uszczelki metalowe nie zastępują antykorozyjnych akcesoriów uszczelniających. Gdy na powłoce pojawią się pęcherze lub łuszczenie się, należy skontaktować się z producentem w celu profesjonalnej naprawy; nie należy naprawiać łatek samoprzylepnych na miejscu.

Często zadawane pytania

P1: Jaka jest podstawowa różnica między kolumną do chemicznego oddzielania pary pokrytej PFA a kolumną destylacyjną wyłożoną PTFE?

Odp.: W tym produkcie zastosowano cienką powłokę PFA utwardzaną termicznie metodą natryskiwania w stanie stopionym, bez szwów spawalniczych, zapewniającą doskonałe warunki pracy w fazie parowej o niskim wymywaniu jonów i wysokiej czystości. Wieża wyłożona PTFE wykorzystuje grubą laminację arkusza fluoropolimeru i działa lepiej w przypadku silnej erozji zanurzeniowej w fazie ciekłej.

P2: Czy wieża pokryta PFA może pracować pod długoterminową destylacją parową w wysokiej próżni?

Odp.: Stabilna praca w próżni poniżej 0,07 MPa; nie przekraczaj projektowej wartości próżni, nadmierne podciśnienie może spowodować ryzyko rozwarstwienia powłoki.

P3: Czy ta powlekana wieża nadaje się do pary zawierającej stałe cząstki ścierne?

Odp.: Niezalecane. Twarde cząstki stałe przenoszone przez parę będą ścierać powłokę PFA; zainstalować czołowe urządzenie filtrujące do usuwania cząstek, jeśli nie można całkowicie wyeliminować cząstek.

P4: Czy elementy wewnętrzne wieży można wymienić na miejscu w celu dostosowania precyzji separacji?

Odp.: Modułowa konstrukcja sekcji wieży umożliwia wymianę elementów wewnętrznych podczas wyłączania; należy zachować ostrożność, aby nie zarysować wewnętrznej powłoki PFA podczas prac demontażowo-montażowych.

P5: Jakie elementy kontroli wykona każda kolumna do separacji pary pokryta PFA przed wysyłką?

Odp.: Każda wieża przechodzi test jednorodności grubości powłoki, skanowanie iskier na całej ścianie i podwójną weryfikację szczelności pod ciśnieniem hydraulicznym.

P6: Co obejmuje oficjalna gwarancja?

Odp.: Obudowa ze stali węglowej objęta jest 10-letnią gwarancją konstrukcyjną; Powłoka PFA 5-letnia gwarancja (z wyłączeniem zadrapań, ścierania cząsteczkami i uszkodzeń powstałych w wyniku nieprawidłowego działania); akcesoria wewnętrzne wieży 2-letnia gwarancja.
