Korozyjne media procesowe, wymagające warunki pracy i surowe wymagania dotyczące czystości powierzchni mogą sprawić, że wybór materiału na sprzęt będzie złożonym zadaniem inżynierskim. Powłoka perfluoroalkoksyalkanowa (PFA) zapewnia barierę fluoropolimerową na metalowym podłożu, pomagając chronić znajdującą się pod nią powierzchnię przed kompatybilnymi mediami chemicznymi. Przydatność powlekanego naczynia zależy nie tylko od samej odporności chemicznej: integralność powłoki, temperatura, ciśnienie, geometria sprzętu i zamierzony proces muszą być oceniane łącznie.
W tym przewodniku wyjaśniono, w jaki sposób naczynia pokryte PFA są wykorzystywane w operacjach przechowywania, zbierania materiału, mieszania i oddzielania. Bada właściwości powłok, konfiguracje sprzętu, zgodność chemiczną, metody kontroli, ograniczenia operacyjne, praktyki czyszczenia i wymagania specyfikacji technicznych. Celem jest pomoc inżynierom procesu w zdefiniowaniu informacji potrzebnych do oceny odpowiedniej konfiguracji przed sfinalizowaniem projektowania i produkcji sprzętu.
Spis treści
Wybierz sekcję poniżej, aby zapoznać się z wyborem materiałów, projektem zbiornika, inspekcją i rozważaniami specyficznymi dla danego zastosowania.
- Zrozumienie technologii powłok PFA
- Ważne właściwości powłoki
- Cztery główne konfiguracje sprzętu
- Zgodność chemiczna i media procesowe
- Warunki temperatury, ciśnienia i próżni
- Złożona geometria i pokrycie powłoką
- Kontrola i weryfikacja jakości
- Zastosowania przemysłowe
- Czyszczenie, konserwacja i praktyki operacyjne
- Sprzęt powlekany i sprzęt wyłożony arkuszami
- Przygotowanie specyfikacji technicznej
- Najczęstsze błędy w wyborze
- Niestandardowa konfiguracja i przegląd projektu
- Często zadawane pytania
- Końcowe rozważania inżynieryjne
1. Zrozumienie technologii powlekania PFA
Sprzęt do przetwarzania chemicznego często obsługuje kwasy, zasady, rozpuszczalniki, półprodukty i mieszaniny, które mogą atakować odsłonięte powierzchnie metalowe. Wybór odpowiedniego materiału jest zatem niezbędny, gdy proces wymaga niezawodnego zabezpieczenia, kontrolowanego kontaktu materiału i stałej wydajności sprzętu. W wielu zastosowaniach materiał użyty do konstrukcji zbiornika i materiał poddawany procesowi służą różnym celom inżynieryjnym.

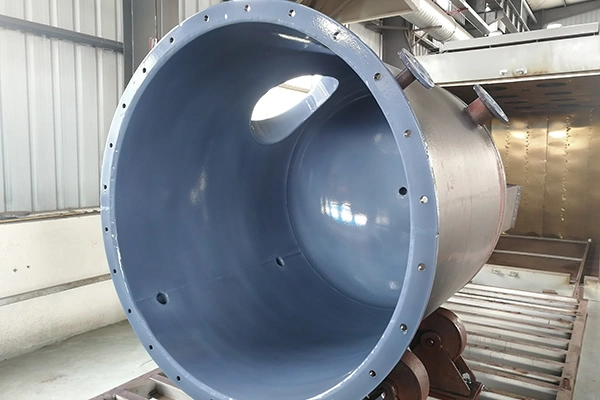

Urządzenia pokryte PFAstosować powłokę PFA nałożoną na wewnętrzną powierzchnię metalu, aby zapewnić barierę odporną na korozję dla kompatybilnych mediów procesowych. Metalowe podłoże zapewnia wsparcie strukturalne, podczas gdy powłoka polimerowa tworzy zamierzoną powierzchnię styku. Takie rozwiązanie można rozważyć w przypadku zbiorników procesowych i konstrukcji wewnętrznych, gdzie wymagana jest ochronna powierzchnia z fluoropolimeru.
PFA oznacza perfluoroalkoksyalkan, fluoropolimer znany z szerokiej odporności chemicznej i właściwości termicznych. Jego właściwości sprawiają, że jest on przydatny w wybranych środowiskach przetwarzania chemicznego, w tym w zastosowaniach, w których ważna jest czystość powierzchni i ograniczony bezpośredni kontakt medium procesowego z podłożem.
Jak działa bariera ochronna
Powłoka oddziela medium procesowe od metalu pod spodem, jeśli jest ciągła, prawidłowo nałożona i odpowiednia do określonej usługi. Odporność chemiczna to tylko jedna część tej funkcji. Integralność powłoki ma również znaczenie, ponieważ lokalne defekty, uszkodzenia lub niewłaściwe warunki pracy mogą osłabić zamierzoną barierę.
W odróżnieniu od oddzielnej wykładziny arkuszowej, w której zastosowano prefabrykowaną warstwę polimeru zainstalowaną wewnątrz zbiornika, na podłoże nakładana jest powłoka. W zależności od zastosowania i procesu, metodę powlekania można rozważyć w przypadku powierzchni wewnętrznych o skomplikowanych kształtach, z wieloma przejściami lub detalami wymagającymi starannego pokrycia.
Przydatność konkretnego zastosowania zależy od przygotowania podłoża, metody aplikacji, grubości powłoki, geometrii powierzchni, wymagań dotyczących utwardzania lub przetwarzania oraz planu kontroli. Elementy te należy oceniać jako część projektu sprzętu, a nie traktować je jako osobne refleksje.
Dlaczego podłoże metalowe nadal ma znaczenie
Powłoka nie zastępuje konieczności posiadania odpowiednio zaprojektowanego zbiornika. Metalowy korpus musi być zaprojektowany pod kątem obciążeń konstrukcyjnych urządzenia, jego wymiarów, połączeń, układu podpór oraz obowiązującego ciśnienia lub próżni. Powierzchnia odporna na korozję nie może zrekompensować korpusu statku, który nie nadaje się do jego mechanicznej eksploatacji.
Podobnie geometria podłoża wpływa na system powłokowy. Narożniki, przejścia wewnętrzne, otwory połączeniowe i inne złożone elementy mogą wymagać szczególnej uwagi podczas przygotowania powierzchni, aplikacji i kontroli. Proponowana konstrukcja powinna zapewniać dostęp do nałożenia i sprawdzenia powłoki tam, gdzie proces wymaga zabezpieczenia.
Zasada inżynierii:Oceń powłokę i jej strukturę jako jeden system wyposażenia. Zgodność chemiczna, integralność bariery, projekt konstrukcyjny i warunki procesu muszą spełniać zamierzone zastosowanie.
Zacznij od obowiązków procesowych
Przed wybraniem statku określ rolę, jaką musi pełnić. Zbiornik magazynujący przechowuje materiał przez określony czas. Odbiorca zbiera materiał z innej operacji. Zbiornik mieszający wspomaga mieszanie lub mieszanie, natomiast kolumna zapewnia środowisko dla procesu separacji. Każde zadanie stwarza inne wymagania dotyczące geometrii, połączeń, akcesoriów i warunków pracy.
Wczesne zdefiniowanie tej funkcji zapewnia praktyczną podstawę do oceny systemu powłokowego i konfiguracji sprzętu. Pomaga także zapobiec przeoczeniu w specyfikacji ogólnej cechy procesu, która ma wpływ na ostateczny projekt.
2. Ważne właściwości powłoki
Powłoka PFA jest wybierana ze względu na kombinację właściwości materiału i powierzchni. Znaczenie każdej właściwości zależy od medium chemicznego, wymaganego stopnia ochrony powierzchni, konstrukcji sprzętu oraz sposobu obsługi i czyszczenia statku.
Odporność na korozję
PFA jest odporny na szereg żrących chemikaliów, co czyni go kandydatem do zastosowań, w których odsłonięta powierzchnia metalowa może nie zapewniać wymaganej żywotności lub kompatybilności materiałowej. Niemniej jednak żaden wybór nie powinien opierać się wyłącznie na ogólnym opisie substancji chemicznej jako kwasu, zasady, rozpuszczalnika lub środka utleniającego.
Dokładny skład chemiczny, stężenie, temperatura, czas kontaktu i sekwencja procesu przyczyniają się do oceny zgodności. Szczególnej uwagi wymagają mieszaniny i zmieniające się składy procesowe, ponieważ ich zachowanie może różnić się od izolowanego związku chemicznego.
Gładkość powierzchni i łatwość czyszczenia
Gładka powierzchnia polimeru może pomóc w zmniejszeniu zatrzymywania pozostałości procesowych i może ułatwić czyszczenie w odpowiednich konfiguracjach sprzętu. Ta cecha może mieć zastosowanie w precyzyjnych procesach chemicznych i farmaceutycznych, gdzie usuwanie pozostałości materiałów jest ważnym wymogiem operacyjnym.
Jednak sama gładkość powierzchni nie gwarantuje możliwości czyszczenia. Geometria sprzętu, martwe strefy, możliwość drenażu, rodzaj pozostałości, kompatybilność ze środkami czyszczącymi i procedura czyszczenia wpływają na skuteczność czyszczenia zbiornika. Przy ocenie ogólnego projektu należy uwzględnić dysze wewnętrzne, narożniki, złącza mieszadeł i inne przejścia.
Kontrola powierzchni styku
Ciągła, odpowiednia powłoka może zmniejszyć bezpośredni kontakt pomiędzy medium procesowym a metalowym podłożem. Może to być istotne, gdy ważna jest kontrola kontaktu metalu lub potencjalnego zanieczyszczenia. Rzeczywisty wynik zależy od integralności powłoki, procesu chemicznego i wymagań dotyczących kontroli zanieczyszczeń ustalonych dla danego zastosowania.
W przypadku zastosowań wymagających wysokiej czystości należy ocenić cały system, a nie zakładać, że powłoka fluoropolimerowa automatycznie spełnia wszystkie wymagania dotyczące czystości. Na ocenę wpływają stan powłoki, czystość sprzętu, podłączone komponenty, procedury czyszczenia i możliwość zatrzymania materiału.
Wydajność cieplna
PFA można stosować w wybranych zastosowaniach obejmujących podwyższone lub obniżone temperatury. W informacjach o produkcie dla tego asortymentu urządzeń podany jest zakres temperatur od -20°C do 260°C. Należy to traktować jako ustalony zakres do oceny technicznej, a nie jako uniwersalny limit operacyjny dla każdego zbiornika, systemu powłokowego, stanu chemicznego lub ciśnienia.
Należy potwierdzić odpowiedni limit operacyjny dla konkretnego sprzętu i pełnego cyklu pracy. Temperatura może wpływać na zachowanie polimeru, zgodność chemiczną i interakcję pomiędzy powłoką a podłożem metalowym. Dlatego podczas projektowania należy uwzględnić ogrzewanie, chłodzenie, powtarzające się cykle termiczne i nagłe zmiany temperatury.
Krycie i integralność powłoki
Funkcja powłoki zależy od jej stanu na wymaganej powierzchni wewnętrznej. Ważne są stałe pokrycie i odpowiednia grubość, natomiast dziury lub uszkodzenia mogą zagrozić miejscowej ochronie. Przygotowanie powierzchni i kontrola aplikacji są zatem ważnymi kwestiami podczas produkcji.
Metoda kontroli i kryteria akceptacji powinny być odpowiednie do systemu powłokowego i konstrukcji zbiornika. Wymagania dotyczące powłoki powinny określać obszary, które mają być chronione, obowiązujące wymagania dotyczące grubości oraz dowody kontroli wymagane przed przyjęciem urządzenia.
- Ocenić odporność chemiczną na podstawie rzeczywistego medium i warunków pracy.
- Rozważ wpływ wykończenia powierzchni i geometrii zbiornika na czyszczenie.
- Tam, gdzie ma to zastosowanie, należy zdefiniować wymagania dotyczące powierzchni kontaktu i kontroli zanieczyszczeń.
- Potwierdź wartości graniczne temperatury i ciśnienia dla całego zespołu wyposażenia.
- Określ metody kontroli powłok i kryteria akceptacji przed produkcją.
3. Cztery główne konfiguracje sprzętu
Powlekane zbiorniki pełnią różne zadania w zakładzie procesowym. Zbiorniki magazynowe, odbiorniki, mieszalniki i kolumny mogą wymagać zabezpieczenia antykorozyjnego, ale ich kształty, połączenia, elementy wewnętrzne i sekwencje działania nie są zamienne.
3.1 Zbiorniki magazynowe pokryte PFA
Zbiorniki magazynowe przechowują kompatybilne materiały chemiczne, surowce, półprodukty lub ciecze technologiczne do czasu ich wykorzystania lub przeniesienia do innej operacji. W tych zastosowaniach powłoka może pozostawać w kontakcie z przechowywanym medium przez dłuższy czas.
Proces selekcji powinien uwzględniać skład i stężenie przechowywanego medium, przewidywany czas przechowywania, minimalną i maksymalną temperaturę oraz procedury napełniania i opróżniania. W opisie procesu należy również uwzględnić wszelkie środki czyszczące, które będą miały kontakt z powierzchnią wewnętrzną.
Pojemność należy określić zarówno w odniesieniu do wymaganej objętości roboczej, jak i nominalnej objętości zbiornika. Ostateczna geometria musi uwzględniać zamierzony poziom cieczy, układ instalacji, połączenia i wszelkie dodatkowe wymagania procesowe.
- Potwierdź substancję lub mieszaninę, która ma być przechowywana, oraz warunki jej działania.
- Określ objętość nominalną, użyteczną objętość roboczą i główne wymiary.
- W stosownych przypadkach należy określić wymagania dotyczące wlotu, wylotu, spustu, odpowietrzenia i oprzyrządowania.
- Sprawdź dostęp w celu kontroli, czyszczenia i rutynowej konserwacji.
Dobrze zdefiniowana specyfikacja przechowywania łączy zgodność materiałową z praktycznymi wymaganiami instalacji. Statek należy ocenić zarówno pod kątem jego funkcji zabezpieczającej, jak i jego interfejsów z otaczającym systemem.
3.2 Odbiorniki pokryte PFA
Odbiorcy odbierają materiały z etapu poprzedzającego, zanim zawartość zostanie przeniesiona, przetworzona dalej lub skierowana do innej części zakładu. W zależności od procesu, materiał wejściowy może być cieczą, kondensatem, półproduktem lub strumieniem, którego skład zmienia się podczas operacji.
Obowiązek odbioru określa wymaganą objętość i układ połączeń. Projektanci powinni zrozumieć przepływ dopływający, ilość materiału, który może zgromadzić się przed kolejnym transferem oraz to, czy ciśnienie lub temperatura mogą ulec zmianie podczas zbierania i rozładunku.
Odbiornik może mieć kilka przyłączy dla dopływu materiału, odprowadzania, odpowietrzania, monitorowania poziomu lub innych funkcji. Ich umiejscowienie powinno być skoordynowane z układem procesu, potrzebami drenażu i wymaganiami dotyczącymi dostępu. Powłoka wewnętrzna musi być dostosowana do materiału wprowadzanego do zbiornika, z uwzględnieniem odpowiednich zmian w jego składzie.
- Zidentyfikuj sprzęt poprzedzający i właściwości strumienia przychodzącego.
- Określ oczekiwaną wielkość akumulacji i częstotliwość transferu.
- Określ połączenia wlotowe, wylotowe, odpowietrzające i monitorujące.
- W stosownych przypadkach należy uwzględnić zmiany ciśnienia, kondensację i zmiany temperatury.
Zdefiniowanie tych szczegółów operacyjnych pomaga ustalić cel odbiornika w szerszym systemie procesowym i zapewnia jasną podstawę do sfinalizowania jego konfiguracji.
3.3 Zbiorniki mieszające pokryte PFA
Zbiorniki mieszające łączą dwa lub więcej materiałów lub utrzymują mieszaninę w kontrolowanych warunkach pracy. W zależności od zadania wyposażenie może obejmować mieszadło, wejście na wał, zespół napędowy, uszczelki, oprzyrządowanie i dodatkowe połączenia materiałowe.
Powłoka zbiornika jest tylko jednym z elementów pełnego układu kontaktu materiału z materiałem. Wszelkie inne części zwilżane, w tym uszczelki i uszczelki, należy rozpatrywać osobno pod kątem zgodności z medium procesowym. Ich limity temperatury i ciśnienia muszą być również zgodne z obciążeniem urządzenia.
Wymagania mechaniczne również wpływają na konfigurację. Oczekiwane właściwości cieczy, cel mieszania, wymagana prędkość robocza i zachowanie procesu powinny zostać ustalone przed ostatecznym ustawieniem mieszadła. Należy sprawdzić interfejs między zespołem mieszającym a powlekanym naczyniem, aby uwzględnić wymagania dotyczące obciążenia mechanicznego i dostępu.
- Opisać mieszane materiały i istotne zmiany podczas pracy.
- Określ cel mieszania i wymagany układ mieszadła.
- Zidentyfikuj wejścia do wału, uszczelki, uszczelki, instrumenty i inne akcesoria.
- Sprawdź dostęp do czyszczenia i usuwanie pozostałości z elementów wewnętrznych.
Ostateczny układ powinien spełniać wymagania procesu, bez zakładania, że to samo mieszadło lub układ połączeń jest odpowiedni dla każdego zastosowania mieszania.
3.4 Kolumny pokryte PFA
Kolumny powlekane można stosować w operacjach rozdzielania, takich jak destylacja i rektyfikacja, gdy proces wymaga powierzchni wewnętrznej odpornej na korozję. Ich konfiguracja zależy od obowiązku separacji, warunków pracy, materiałów procesowych i konstrukcji elementów wewnętrznych.
W przeciwieństwie do prostego zbiornika magazynującego, kolumna może zawierać wiele elementów wewnętrznych, które wpływają na kontakt pomiędzy fazami procesu. W zależności od projektu układ może obejmować struktury wewnętrzne i połączenia, które należy skoordynować z procesem powlekania i wymogami kontroli.
Inżynierowie procesu powinni zdefiniować zamierzone zadanie separacji, temperaturę i ciśnienie robocze, skład materiału oraz wymagania powiązanego sprzętu. Proponowany sposób powlekania musi być dostosowany do geometrii kolumny i powierzchni wewnętrznych wymagających zabezpieczenia.
- Opisać zamierzony proces separacji i odpowiednie etapy operacyjne.
- Identyfikacja mediów procesowych i oczekiwanych zmian w składzie.
- Podaj wymiary kolumn, pozycje połączeń i szczegóły konfiguracji wewnętrznej.
- Ustal, w jaki sposób pokrycie i integralność powłoki będą oceniane na odpowiednich powierzchniach.
Specyfikacja sprzętu powinna odzwierciedlać rzeczywisty proces separacji, a nie traktować kolumnę jako zbiornik magazynujący o innym kształcie.
| Typ wyposażenia | Funkcja podstawowa | Główny cel projektu | Kluczowe informacje |
|---|---|---|---|
| Zbiornik magazynowy | Przechowuje materiały chemiczne przez określony czas. | Przechowywanie, warunki przechowywania i dostęp do przenoszenia. | Przechowywane medium i objętość robocza. |
| Odbiornik | Zbiera materiał z procesu poprzedzającego. | Przepływ dopływający, akumulacja i zrzut. | Kolejność przesyłania i układ połączeń. |
| Zbiornik mieszający | Łączy materiały lub utrzymuje mieszaninę. | Mieszadło, interfejsy wałów i akcesoria zwilżane. | Obowiązek mieszania i właściwości materiału. |
| Kolumna | Wspomaga proces separacji. | Konfiguracja wewnętrzna i warunki procesu. | Obowiązek separacji i układ wewnętrzny. |
Są to ogólne rozróżnienia funkcjonalne. Rzeczywiste wymiary, metody powlekania i ograniczenia operacyjne muszą zostać ustalone dla określonego sprzętu i procesu.
4. Zgodność chemiczna i media procesowe
Zgodność chemiczną należy weryfikować na podstawie rzeczywistych informacji o procesie, a nie na podstawie szerokiej kategorii materiału. Chociaż PFA jest odporny na szereg żrących substancji chemicznych, przydatność konkretnej powłoki zależy od składu, stężenia, temperatury i czasu trwania ekspozycji.
Podaj pełny skład chemiczny
Rozpocznij od wyszczególnienia substancji, które będą miały kontakt z powlekaną powierzchnią. Uwzględnij główne składniki, odpowiednie zanieczyszczenia, dodatki, półprodukty i produkty reakcji. Jeżeli proces obejmuje mieszaninę, należy opisać pełny skład tak dokładnie, jak pozwalają na to dostępne dane procesu.
Sama nazwa chemiczna może nie odzwierciedlać zachowania stężonego roztworu lub mieszaniny wieloskładnikowej. Podobnie, kompozycja wprowadzana do naczynia może różnić się od kompozycji występującej później w partii lub po etapie rozdzielania.
W przypadku procesów obejmujących zmieniające się warunki chemiczne należy oddzielnie zidentyfikować ważne etapy. Umożliwia to ocenę powłoki pod kątem materiałów, jakie może napotkać w trakcie cyklu operacyjnego.
Uwzględnij stężenie i temperaturę
Stężenie może mieć wpływ na ocenę zgodności, zwłaszcza gdy proces obejmuje rozcieńczanie, odparowanie, zatężanie lub reakcję. Specyfikacja powinna odróżniać typowe wartości od minimalnych i maksymalnych warunków, jakich może doświadczyć sprzęt.
Temperaturę należy oceniać równolegle ze składem. Powłoka może napotkać różne warunki podczas normalnej pracy, ogrzewania, chłodzenia, czyszczenia lub wyłączania. Należy potwierdzić jego przydatność dla kombinacji składu chemicznego i temperatury odpowiednich dla zastosowania.
Uwzględnij środki czyszczące i media pomocnicze
Czyszczenie może narazić powierzchnię wewnętrzną na działanie substancji, które nie są częścią normalnej produkcji. Dlatego też w przeglądzie zgodności należy uwzględnić roztwory czyszczące, płyny do płukania i środki chemiczne służące do konserwacji, wszędzie tam, gdzie mają one kontakt z powłoką.
Pełna procedura czyszczenia również ma znaczenie. Jego temperatura, czas ekspozycji i działania mechaniczne mogą mieć wpływ na sprzęt, nawet jeśli sam środek czyszczący jest kompatybilny z polimerem. Należy również potwierdzić kompatybilność uszczelek, uszczelek i innych elementów mających kontakt z medium.
Weź pod uwagę czas trwania kontaktu i zmiany operacyjne
Naczynie magazynujące może wystawiać swoją powłokę na działanie medium przez dłuższy czas, podczas gdy odbiornik może mieć krótszy, ale powtarzający się kontakt. W miarę łączenia materiałów w naczyniu mieszającym mogą panować bardziej zróżnicowane warunki lokalne. Te różne obowiązki należy opisać przy ocenie przydatności powłoki.
Należy również wziąć pod uwagę racjonalnie przewidywalne odchylenia od procesu. Nieoczekiwane zmiany stężenia, przedłużone okresy przetrzymywania lub niezamierzona kombinacja materiałów mogą odsunąć proces od normalnych warunków pracy. Specyfikacja sprzętu powinna określać takie scenariusze, w których mogą one mieć wpływ na powłokę lub integralność zbiornika.
Lista kontrolna zgodności:
- Tożsamości chemiczne, stężenia i odpowiednie mieszaniny.
- Etapy procesu, w których zmienia się skład chemiczny.
- Minimalna, normalna i maksymalna temperatura kontaktu.
- Płyny czyszczące i inne media pomocnicze mające kontakt z powłoką.
- Oczekiwany czas trwania kontaktu i istotne odchylenia od procesu.
Jeżeli ważne dane chemiczne są niedostępne, zapisać niepewność do przeglądu technicznego. Kompatybilności nie należy uważać za potwierdzoną tylko dlatego, że ogólny opis materiału sugeruje odporność na podstawową substancję chemiczną.
5. Warunki temperatury, ciśnienia i próżni
Warunki pracy wpływają łącznie na powłokę i metalowe naczynie. Temperatura wpływa na zachowanie polimeru i zgodność chemiczną, podczas gdy warunki ciśnienia i próżni wpływają na wymagania mechaniczne stawiane całemu zespołowi. Parametry te należy ocenić przed zatwierdzeniem konfiguracji.
Granice temperatury i cykle termiczne
W dostarczonych informacjach o produkcie podano zakres temperatur roboczych od -20°C do 260°C dla danego asortymentu urządzeń. Zakres ten należy potwierdzić w odniesieniu do indywidualnego systemu powłokowego, konstrukcji zbiornika, medium chemicznego i warunków pracy. Nie należy tego interpretować jako gwarancji, że każda konfiguracja będzie odpowiednia w całym zakresie.
Specyfikacja powinna określać normalną temperaturę, temperaturę maksymalną i minimalną oraz oczekiwane zmiany temperatury podczas uruchamiania, pracy, czyszczenia i wyłączania. Jeżeli w wyniku reakcji wytwarza się ciepło lub w procesie wykorzystuje się cykle ogrzewania i chłodzenia, w ocenie należy uwzględnić te etapy.
Gwałtowne zmiany temperatury mogą stwarzać dodatkowe wymagania w zakresie relacji pomiędzy powłoką polimerową a podłożem metalowym. Projektanci powinni wziąć pod uwagę oczekiwany cykl, czas trwania i częstotliwość przy ustalaniu, czy proponowany sprzęt jest odpowiedni.
Działanie pod ciśnieniem
Zanotuj normalne ciśnienie robocze, ciśnienie projektowe i przewidywalne warunki przejściowe. Ładowanie materiału, tworzenie się pary, reakcja, rozładowanie i połączenia z innymi urządzeniami procesowymi mogą powodować zmiany ciśnienia, które wpływają na konstrukcję zbiornika.
Wytrzymałość ciśnieniowa zbiornika zależy od projektu konstrukcyjnego i odpowiednich akcesoriów, a nie tylko od materiału powłoki. Korpus, złącza, dysze, pokrywy i inne elementy utrzymujące ciśnienie należy ocenić zgodnie z obowiązującymi wymaganiami projektowymi.
Warunki próżniowe
Usługa próżniowa wymaga jednoznacznej oceny, ponieważ wytwarza różnicę ciśnień, która różni się od pracy z nadciśnieniem. Podciśnienie może wystąpić podczas przetwarzania, kondensacji, pompowania lub innych etapów operacyjnych.
Specyfikacja powinna określać minimalne ciśnienie bezwzględne, temperaturę, w której może wystąpić podciśnienie, czas trwania ekspozycji i oczekiwaną liczbę cykli. Struktura i system powłokowy muszą być odpowiednie do tych warunków.
Sama odporność chemiczna nie gwarantuje przydatności w próżni. Nie należy również uważać przydatności zbiornika pod nadciśnieniem za dowód, że ta sama konfiguracja może wytrzymać określone warunki pracy podciśnieniowej.
Oceń łączną kopertę roboczą
Temperaturę, ciśnienie i skład chemiczny należy oceniać łącznie. Jeżeli na tym samym etapie procesu może wystąpić maksymalna temperatura oraz ekstremalne ciśnienie lub próżnia, należy określić tę kombinację. Jeżeli etapy operacyjne mają różne wymagania, przegląd projektu powinien odzwierciedlać każdy etap, a nie łączyć niepowiązane ograniczenia w jeden założony warunek.
| Parametr | Wymagane informacje | Przegląd inżynieryjny |
|---|---|---|
| Temperatura | Zakres normalny, ekstrema i cykl termiczny. | Przydatność powłoki i zachowanie termiczne zespołu. |
| Pozytywne ciśnienie | Ciśnienie robocze, ciśnienie projektowe i stany nieustalone. | Projekt konstrukcyjny i elementy przenoszące ciśnienie. |
| Próżnia | Minimalne ciśnienie bezwzględne, czas trwania i temperatura. | Przydatność całego zbiornika przy określonej różnicy ciśnień. |
| Cykl procesów | Uruchamianie, wyłączanie, czyszczenie i wielokrotne zmiany. | Połączone warunki termiczne, mechaniczne i chemiczne. |
6. Złożona geometria i pokrycie powłoką
Geometria wewnętrzna może wpływać zarówno na nakładanie powłoki, jak i na zdolność gotowego sprzętu do wykonywania swoich obowiązków procesowych. Płaskie lub stosunkowo proste powierzchnie stwarzają różne wyzwania aplikacyjne w przypadku zbiorników z wieloma otworami, przejściami wewnętrznymi, wąskimi obszarami i złożonymi połączeniami.
Zrozumienie układu powierzchni wewnętrznych
Przed wyborem układu powłokowego należy zidentyfikować wszystkie powierzchnie wymagające zabezpieczenia. Uwzględnij główną ścianę zbiornika, łączniki wewnętrzne, dysze, przejścia przyłączeniowe i inne obszary styku z procesem, gdzie specyfikacja wymaga powlekanej powierzchni.
Rysunki powinny wyraźnie wyjaśniać, które powierzchnie są uwzględnione i gdzie kończy się pokryta granica. Jest to szczególnie przydatne, gdy zbiornik zawiera kilka typów połączeń lub komponentów wyprodukowanych różnymi metodami produkcyjnymi.
Zwróć uwagę na przejścia i otwory
Otwory dysz, narożniki, zmiany średnicy i przejścia wewnętrzne mogą wymagać więcej uwagi niż duża, dostępna powierzchnia. Ich geometria może wpływać na dostęp powłoki, pokrycie, kontrolę i jednorodność gotowej warstwy.
Obszary te należy uwzględnić podczas projektowania sprzętu, a nie dopiero po rozpoczęciu produkcji. Jeżeli dostęp jest ograniczony, plan produkcji powinien określać sposób nakładania powłoki i weryfikować go zgodnie z wymaganymi kryteriami.
Koordynuj geometrię z inspekcją
Pokrycie powłoką i kontrola powłoki są ze sobą ściśle powiązane. Powierzchnia, do której trudno dotrzeć podczas aplikacji, może być trudna do zbadania także po procesie powlekania. Projekt powinien uwzględniać metody kontroli wybrane dla sprzętu.
Wymaganą grubość, krycie i kontrolę integralności należy określić w zależności od konkretnej konstrukcji powłoki. Plan inspekcji powinien określać, które powierzchnie zostaną zbadane, w jaki sposób zostaną ocenione i jakie wyniki będą stanowić akceptację.
Rozważ przygotowanie powierzchni i dostęp do produkcji
Proces powlekania rozpoczyna się przed nałożeniem polimeru. Przygotowanie powierzchni, stan podłoża i dostęp do wymaganych obszarów mogą mieć wpływ na proces produkcyjny. Dokładne wymagania dotyczące przygotowania i aplikacji zależą od wybranej metody i konstrukcji urządzenia.
Zmiany wymiarowe lub późne modyfikacje mogą mieć wpływ na powierzchnie dostępne do zastosowania i kontroli. Z tego powodu należy sprawdzić konfigurację zbiornika przed sfinalizowaniem rysunków produkcyjnych i wymagań dotyczących powłok.
Zrównoważ wymagania dotyczące powłoki z funkcjonalnością procesu
Wewnętrzna konstrukcja zbiornika musi spełniać zarówno funkcję procesową, jak i wymagania dotyczące powłoki. Na przykład zbiornik mieszający może wymagać określonych elementów wewnętrznych, aby spełnić swoje zamierzone zadanie, podczas gdy kolumna może zawierać elementy niezbędne do separacji. Funkcje te należy projektować i sprawdzać jako część kompletnego systemu wyposażenia.
Celem jest ustalenie konfiguracji, która spełnia potrzeby procesu, jednocześnie umożliwiając wymagane pokrycie powłoką i kontrolę. Ani ochrony powierzchni, ani funkcjonalności procesu nie należy rozpatrywać w oderwaniu.
7. Kontrola i weryfikacja jakości
Kontrola pozwala ustalić, czy wytworzona powłoka spełnia ustalone wymagania techniczne. Plan inspekcji powinien zostać opracowany dla konkretnego sprzętu i systemu powłok, biorąc pod uwagę geometrię sprzętu, obciążenie procesu, obowiązujące normy i kryteria akceptacji.
Kontrola grubości powłoki
Grubość powłoki jest ważną częścią specyfikacji, w której obowiązują określone wymagania dotyczące grubości. Wymagany zakres oraz sposób jego sprawdzenia należy potwierdzić przed produkcją. Metoda kontroli musi być odpowiednia do powłoki, podłoża i konfiguracji sprzętu.
Pomiary należy oceniać na podstawie ustalonych kryteriów, a nie na ogólnym stwierdzeniu, że powłoka wydaje się jednolita. Jeżeli różne obszary mają różne wymagania, plan inspekcji powinien identyfikować te obszary i wyjaśniać, w jaki sposób będzie oceniana zgodność.
Wykrywanie otworków i integralność powłoki
Wykrywanie otworków może pomóc w zidentyfikowaniu pewnych defektów, które mogą mieć wpływ na funkcję barierową powłoki. Jego przydatność, procedura i kryteria akceptacji zależą od konkretnego systemu powłokowego i konstrukcji sprzętu.
Metodę należy dobrać w zależności od grubości powłoki, właściwości materiału, podłoża i odpowiednich wymagań technicznych. Nie należy zakładać, że ustawienia kontroli są identyczne dla każdego produktu. Uzgodniona procedura powinna określać kontrolowany sprzęt i sposób dokumentowania wyników.
Próby ciśnieniowe i integralność sprzętu
Dostarczone informacje o produkcie wśród kontroli określonych przed dostawą wymieniają próbę ciśnieniową. Odpowiedni rodzaj badania, procedurę i warunki akceptacji należy potwierdzić dla poszczególnych urządzeń zgodnie z ich projektem i obowiązującymi wymaganiami.
Próby ciśnieniowe i kontrola powłoki dotyczą różnych aspektów gotowego zespołu. Test strukturalny lub ciśnieniowy nie ustala automatycznie integralności powłoki, a badanie powłoki nie zastępuje niezbędnych kontroli strukturalnych.
Inspekcja trudnych obszarów
Dysze, otwory, narożniki i inne zmiany w geometrii mogą wymagać szczególnej kontroli. Ich lokalizacja i kształt mogą mieć wpływ na dostęp do powlekanej powierzchni i wybór metody kontroli.
Dlatego wymagania dotyczące inspekcji powinny być skoordynowane z rysunkiem wyposażenia. Pozwala to zespołowi produkcyjnemu zidentyfikować obszary krytyczne i ustalić, w jaki sposób każda wymagana powierzchnia zostanie sprawdzona przed wydaniem sprzętu.
Zdefiniuj rekordy i kryteria akceptacji
Przydatna specyfikacja inspekcji określa procedurę, obszar lub element podlegający ocenie, mające zastosowanie kryteria akceptacji oraz dokumenty wymagane do przeglądu. W zależności od projektu pakiet protokołów może zawierać zatwierdzone rysunki, wyniki grubości powłoki, zapisy dotyczące wykrywania otworków, dokumentację prób ciśnieniowych oraz zapisy przyjętych odchyleń.
Dokładna dokumentacja zależy od wymagań projektu. Uzgodnienie tego przed produkcją pomaga zapewnić, że klient i producent będą stosować te same kryteria podczas przeglądu ukończonego zbiornika.
Lista kontrolna planowania inspekcji:
- Określ wymagane powierzchnie powłok i kryteria grubości.
- W razie potrzeby zdefiniuj odpowiednią procedurę wykrywania otworków.
- Potwierdź wymagania dotyczące próby ciśnieniowej dla projektu sprzętu.
- Zidentyfikuj trudne geometrie wymagające szczególnej uwagi podczas kontroli.
- Uzgodnij kryteria akceptacji i wymagane zapisy inspekcji.
8. Zastosowania przemysłowe
Zbiorniki procesowe pokryte PFA można rozważać w branżach, które zajmują się mediami korozyjnymi lub wymagają kontroli kontaktu materiału procesowego z powierzchnią metalową. Odpowiednia konfiguracja zależy od zamierzonego działania, kompatybilności chemicznej, konstrukcji sprzętu i warunków pracy.
Dobra produkcja chemiczna
Produkcja chemikaliów wysokowartościowych może obejmować wiele etapów reakcji, przechowywania, mieszania i separacji. Różne etapy procesu mogą narażać sprzęt na działanie zmieniającego się składu chemicznego, stężenia i temperatury.
Można rozważyć powlekany zbiornik do odpowiedniego przechowywania materiału, natomiast powlekane naczynie mieszające może być odpowiednie, gdy wymagana jest wewnętrzna powierzchnia ochronna i określony układ mieszania. Etapy separacji mogą wymagać konfiguracji kolumny zaprojektowanej z uwzględnieniem obciążenia procesu i geometrii wewnętrznej.
Proces selekcji powinien identyfikować materiał na każdym etapie, cykl operacyjny i akcesoria mające kontakt z medium procesowym. Jeżeli skład chemiczny zmienia się w trakcie przetwarzania, ocena zgodności powinna obejmować odpowiednie etapy.
Przetwórstwo farmaceutyczne
Przetwarzanie farmaceutyczne może obejmować przechowywanie, odbieranie, mieszanie i przenoszenie materiałów chemicznych lub półproduktów. W takich środowiskach wybór sprzętu może uwzględniać zarówno zgodność chemiczną, jak i wymagania dotyczące czystości powierzchni.
Powlekana powierzchnia może pomóc w ograniczeniu bezpośredniego kontaktu pomiędzy kompatybilnymi mediami procesowymi a znajdującym się pod nimi podłożem metalowym. Jednakże przydatność do konkretnego procesu farmaceutycznego zależy również od wymaganych kryteriów kontroli zanieczyszczeń, pełnej konfiguracji sprzętu, procedur czyszczenia i weryfikacji integralności powłoki.
Inżynierowie procesu powinni określić wymagane praktyki czyszczenia, materiały użyte na każdym etapie oraz oczekiwania dotyczące kontroli. Ogólne stwierdzenie dotyczące gładkości powierzchni lub odporności chemicznej nie zastępuje oceny specyficznej dla zastosowania.
Nowa energia i elektroniczne przetwarzanie chemiczne
Niektóre nowe zastosowania w energetyce i chemii elektronicznej obejmują materiały lub procesy korozyjne, w których ważna jest kontrola kontaktu metalu. Dlatego przechowywanie, przenoszenie, mieszanie i powiązane operacje mogą wymagać wyposażenia z odpowiednią wewnętrzną powierzchnią ochronną.
Przy wyborze należy kierować się rzeczywistym składem chemicznym i warunkami procesu. Tam, gdzie priorytetem jest kontrola zanieczyszczeń, należy łącznie rozważyć system powłokowy, połączone komponenty, metodę czyszczenia i kryteria kontroli. Sprzęt należy oceniać pod kątem wymagań konkretnego procesu, a nie wybierać wyłącznie ze względu na jego przynależność do określonej branży.
Instalacje laboratoryjne i pilotażowe
Laboratoria i obiekty pilotażowe mogą wykorzystywać mniejsze naczynia do oceny reakcji, procedur mieszania lub procesów rozdzielania przed ustanowieniem większego układu produkcyjnego. Taki sprzęt nadal wymaga jasnego określenia zgodności chemicznej, temperatury roboczej, ciśnienia lub próżni oraz wymagań dotyczących kontaktu z materiałem.
Połączenia i konfiguracje wewnętrzne mogą być szczególnie ważne, gdy sprzęt musi obsługiwać różne etapy procesu lub instrumenty. Plan inspekcji powinien także odpowiadać konstrukcji statku i zamierzonym warunkom jego eksploatacji.
Kiedy później nastąpi zwiększenie skali procesu pilotażowego, należy ponownie ocenić projekt, zamiast po prostu mnożyć pojemność statku. Zmiany wymiarów, zachowania podczas mieszania, warunków termicznych i wymagań ciśnieniowych mogą zmienić względy inżynieryjne.
Dopasuj typ urządzenia do zastosowania
Sama klasyfikacja branżowa nie określa, czy dany statek jest odpowiedni. Obowiązek przechowywania w zakładzie chemii wysokowartościowej może mieć inne wymagania niż operacja separacji w tym samym obiekcie. Funkcja procesu, warunki pracy, specyfikacja powłoki i układ instalacji powinny pozostać głównymi czynnikami wyboru.
- W przypadku przechowywania określ nośnik, czas przechowywania, użyteczną objętość i potrzeby przenoszenia.
- W przypadku odbioru należy określić charakterystykę strumienia przychodzącego i ustalenia dotyczące odprowadzania.
- W przypadku mieszania należy określić obowiązek mieszania, konfigurację mieszadła i zwilżane akcesoria.
- W przypadku separacji należy podać obciążenie procesu, geometrię kolumny i wymagania dotyczące konfiguracji wewnętrznej.
9. Czyszczenie, konserwacja i praktyki operacyjne
Ciągła przydatność powlekanego sprzętu zależy od właściwej instalacji, procedur operacyjnych, praktyk czyszczenia i konserwacji. Dobra ochrona powierzchni w momencie dostawy nie eliminuje konieczności zarządzania warunkami eksploatacji i sprawdzania statku w eksploatacji.
Ostrożnie obsługuj i instaluj naczynie
Transport, podnoszenie i ustawianie powinny być zgodne z zatwierdzonymi instrukcjami obsługi urządzenia i wyznaczonymi środkami do podnoszenia. Niekontrolowane uderzenia lub nieodpowiednie metody podnoszenia mogą uszkodzić powłokę lub inne części zespołu, nawet jeśli zewnętrzna część zbiornika nie wykazuje wyraźnych oznak uszkodzenia.
Podczas instalacji należy sprawdzić, czy wsporniki zbiornika i połączenia rurowe odpowiadają zatwierdzonemu układowi. Wymuszone ustawienie lub nieplanowane obciążenia króćców mogą wprowadzić naprężenia, które mogły nie zostać uwzględnione w pierwotnych założeniach projektowych.
Przed rozpoczęciem pracy sprawdź zainstalowaną konfigurację z zatwierdzonymi rysunkami. Potwierdź położenie zbiornika, połączenia, przyrządy i akcesoria oraz wykonaj wymagane kontrole przed oddaniem do użytku.
Kontroluj warunki uruchamiania i zamykania
Procedury operacyjne powinny określać, w jaki sposób zbiornik jest napełniany, podgrzewany lub chłodzony, poddawany ciśnieniu, jeśli ma to zastosowanie, i przywracany do bezpiecznego stanu. Jeżeli możliwa jest próżnia, cykle termiczne lub szybkie zmiany warunków procesu, scenariusze te należy uwzględnić w zatwierdzonych instrukcjach obsługi.
Nieoczekiwane zmiany ciśnienia, temperatury lub składu chemicznego mogą spowodować przesunięcie urządzenia poza zatwierdzony zakres działania. Procedury powinny wyjaśniać, w jaki sposób takie odchylenia są rozpoznawane i eliminowane, zamiast pozwalać statkowi na dalszą działalność w nieocenionych warunkach.
Wybierz kompatybilne środki czyszczące
Środki czyszczące muszą być kompatybilne z powłoką i innymi zwilżonymi elementami. Należy również wziąć pod uwagę temperaturę czyszczenia, czas kontaktu, procedurę płukania i możliwe działanie mechaniczne. Zgodność z głównym medium procesowym nie oznacza automatycznie przydatności do procesu czyszczenia.
Metody czyszczenia powierzchni powinny być zgodne z instrukcjami sprzętu. Nie należy stosować narzędzi ani procedur ściernych, które mogą zarysować, przeciąć lub w inny sposób uszkodzić powłokę, chyba że są one specjalnie zatwierdzone dla danej konstrukcji.
Konstrukcja sprzętu wpływa również na wyniki czyszczenia. Przy ustalaniu procedury czyszczenia należy wziąć pod uwagę drenaż, dostęp, połączenia wewnętrzne i obszary, w których może gromadzić się materiał.
Sprawdź pod kątem oznak uszkodzenia powierzchni
Rutynowa konserwacja powinna być zgodna z wymogami kontroli właściwymi dla danego zastosowania. Widoczne uszkodzenia, nietypowe zachowanie podczas pracy lub zmiany w połączeniach mogą wymagać dalszego sprawdzenia. Proces inspekcji powinien opierać się na zatwierdzonej metodzie, a nie opierać się wyłącznie na wyglądzie.
Jeśli podejrzewa się wadę powłoki, przed podjęciem jakiejkolwiek naprawy lub modyfikacji należy ocenić przyczynę i zakres. Metody naprawy muszą być odpowiednie dla oryginalnego systemu powłokowego, podłoża, geometrii sprzętu i zamierzonych warunków procesu.
Prowadź dokładne zapisy operacyjne
Zapisy warunków pracy, czynności czyszczenia, wyników kontroli, prac konserwacyjnych i modyfikacji sprzętu mogą pomóc w identyfikacji powtarzających się problemów. Umożliwiają także porównanie pierwotnych warunków projektowych z rzeczywistym obciążeniem procesu.
Jeżeli medium chemiczne, stężenie, temperatura robocza, ciśnienie lub metoda czyszczenia znacząco się zmienią, przed wprowadzeniem poprawionego procesu należy dokonać przeglądu sprzętu. Zbiornik zatwierdzony dla jednego zestawu warunków nie powinien być automatycznie uznawany za odpowiedni do innego zastosowania.
10. Sprzęt powlekany i sprzęt wyłożony arkuszami
Powłoka PFA i wykładzina arkuszowa to różne podejścia do tworzenia odpornej na korozję powierzchni wewnętrznej. Odpowiednia opcja zależy od geometrii zbiornika, wymagań procesowych, specyfikacji powłoki lub wykładziny, warunków pracy i metody produkcji.
Czym różnią się metody budowy
Powłokę PFA nakłada się na podłoże metalowe stosując odpowiedni proces nakładania. Podejście to można rozważyć w przypadku niektórych konstrukcji wewnętrznych, gdzie metoda powlekania może zapewnić wymagane pokrycie i gdzie złożona geometria sprawia, że dostęp do powierzchni i jednorodność są ważnymi czynnikami projektowymi.

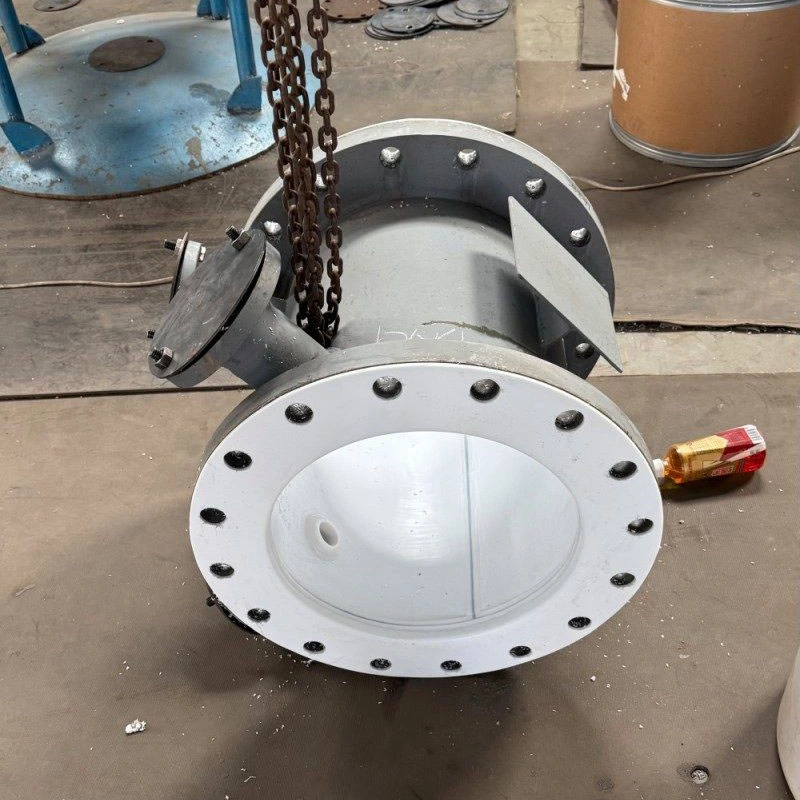

W urządzeniach wyłożonych blachą zastosowano oddzielną wykładzinę polimerową zainstalowaną w zbiorniku. Jej konstrukcja, połączenia, przejścia, układy mocowania i geometria różnią się od nałożonej powłoki. Każdą metodę należy ocenić zgodnie z jej własnymi wymaganiami technicznymi.
Dlaczego geometria wpływa na decyzję
Geometria zbiornika może mieć wpływ na sposób instalacji lub zastosowania wewnętrznej warstwy ochronnej, a także na sposób sprawdzania jej integralności. Liczne dysze, skomplikowane cechy wewnętrzne i zmiany kierunku powierzchni mogą mieć wpływ na to, która metoda konstrukcyjna będzie praktyczna dla zamierzonego zastosowania.
Jednakże złożona geometria sama w sobie nie oznacza, że jedna metoda jest zawsze preferowana. Przed dokonaniem ostatecznego wyboru należy sprawdzić specyficzny proces produkcyjny, osiągalny zakres, wymagania kontrolne i warunki działania.
Porównaj pełne wymagania sprzętowe
Wybór powinien uwzględniać medium chemiczne, temperaturę roboczą, ciśnienie lub próżnię, wymiary zbiornika, wymagane szczegóły wewnętrzne i oczekiwane praktyki konserwacji. Specyfikacja powinna również wyjaśniać, w jaki sposób oceniana będzie integralność powłoki lub wykładziny oraz jakie kryteria decydują o akceptacji.
| Współczynnik porównawczy | Zastosowana powłoka PFA | Konstrukcja wyłożona arkuszem |
|---|---|---|
| Metoda budowy | Powłoka polimerowa nanoszona na podłoże metalowe. | Oddzielna wykładzina z folii polimerowej zainstalowana wewnątrz zbiornika. |
| Rozważania o geometrii | Dostęp i zasięg aplikacji należy ocenić pod kątem kształtu wewnętrznego. | Montaż blachy, połączenia, przejścia i wymiary wewnętrzne wymagają sprawdzenia. |
| Weryfikacja jakości | Metody kontroli muszą być dostosowane do materiału powłoki, grubości i geometrii sprzętu. | Kontrola musi być dostosowana do konstrukcji wykładziny, połączeń i konfiguracji zbiornika. |
| Przydatność operacyjna | Zależy od integralności powłoki, zgodności chemicznej, temperatury i ciśnienia. | Zależy od kompatybilności okładziny, konstrukcji, połączeń i warunków pracy. |
| Decyzja projektowa | Zastanów się, gdzie zakres zastosowań i kontrola powłoki mogą spełniać wymagania specyfikacji. | Zastanów się, gdzie proponowana konstrukcja z blachy spełnia wymagania dotyczące sprzętu. |
Porównanie to opisuje ogólne różnice konstrukcyjne. Nie stwierdza się, że którakolwiek metoda jest uniwersalnie lepsza lub odpowiednia dla każdego procesu chemicznego.
Decyzja powinna być zgodna z wymogami technicznymi konkretnego wniosku. Przed zatwierdzeniem metody powlekania lub wykładania należy wziąć pod uwagę kompatybilność chemiczną, projekt pełnego wyposażenia, możliwości produkcyjne, kontrole i ograniczenia operacyjne.
11. Przygotowanie Specyfikacji Technicznej
Dobrze przygotowana specyfikacja zapewnia zespołowi inżynierów sprzętu informacje potrzebne do oceny proponowanego statku i zidentyfikowania nierozwiązanych kwestii projektowych. Powinien wyjaśniać obowiązek procesowy, środowisko chemiczne, mechaniczną kopertę roboczą, wymiary, wymagania dotyczące połączeń i oczekiwania jakościowe.
Poniższa sekwencja może pomóc w uporządkowaniu informacji przed przeglądem projektu lub zapytaniem ofertowym.
-
Zdefiniuj funkcję urządzenia.
Należy określić, czy naczynie będzie używane do przechowywania, przyjmowania, mieszania czy rozdzielania. Opisz przepływ materiału, podłączony sprzęt i etapy operacyjne, które definiują jego rolę w procesie.
-
Udokumentuj medium procesowe.
Wymień substancje chemiczne, stężenia, odpowiednie mieszaniny, zanieczyszczenia, produkty reakcji i środki czyszczące, które mogą stykać się z powierzchnią wewnętrzną.
-
Ustal kopertę operacyjną.
Określ normalne i ekstremalne temperatury, ciśnienie robocze i projektowe, warunki próżni, jeśli ma to zastosowanie, oraz etapy procesu, w których te warunki mogą wystąpić.
-
Potwierdź pojemność i wymiary.
Podaj pojemność nominalną, wymaganą objętość roboczą, wymiary całkowite, ograniczenia instalacji, wymagania dotyczące wsparcia i dostępny dostęp konserwacyjny.
-
Przygotuj harmonogram połączeń i akcesoriów.
Zidentyfikuj dysze, otwory, dreny, otwory wentylacyjne, instrumenty, układy mieszadeł i inne elementy. Uwzględnij położenie, rozmiar, typ połączenia i odpowiednie informacje o rysunku.
-
Zdefiniuj wymagania dotyczące powłok i kontroli.
Określ obszary, które mają być powlekane, odpowiednie kryteria grubości, obowiązujące kontrole integralności, wymagane próby ciśnieniowe, kryteria akceptacji i niezbędną dokumentację.
-
Przejrzyj potrzeby dotyczące instalacji i konserwacji.
Zidentyfikuj ograniczenia dostępu, interfejsy połączeń, wymagania dotyczące czyszczenia, oczekiwane praktyki konserwacji i wszelkie ograniczenia wynikające z istniejącego układu instalacji.
-
Rozwiązuj otwarte pytania techniczne.
Zapisz brakujące informacje chemiczne, niepewne warunki pracy, sprzeczne wymiary i szczegóły, które wymagają potwierdzenia przed zatwierdzeniem ostatecznego projektu.
Lista kontrolna informacji technicznych
| Kategoria | Wymagane informacje | Zamiar |
|---|---|---|
| Obowiązek procesowy | Funkcja sprzętu, etapy operacyjne, przepływ materiału i podłączony sprzęt. | Ustala wymaganą konfigurację. |
| Medium chemiczne | Skład, stężenie, mieszaniny, zanieczyszczenia i środki czyszczące. | Obsługuje ocenę kompatybilności. |
| Warunki pracy | Zmiany temperatury, ciśnienia, próżni i procesu. | Określa obwiednię operacyjną. |
| Wymiary | Nominalna pojemność, objętość robocza, całkowity rozmiar i ograniczenia instalacyjne. | Sprawdza wydajność i integrację instalacji. |
| Znajomości | Pozycje dysz, otwory, instrumenty, szczegóły mieszadła i akcesoria. | Koordynuje interfejsy i układ wewnętrzny. |
| Zapewnienie jakości | Grubość powłoki, kontrola integralności, próba ciśnieniowa i kryteria akceptacji. | Określa sposób weryfikacji zgodności. |
Jeśli rysunki są dostępne, należy je uwzględnić w przeglądzie technicznym. Istniejące układy rurociągów, szczegóły fundamentów i ograniczenia dotyczące instalacji mogą być ważne, gdy statek musi zmieścić się w istniejącym zakładzie.
Jeśli wymagany parametr jest nieznany, uwidocznij tę niepewność. Jasna lista otwartych pozycji umożliwia stronom odpowiedzialnym uzupełnienie brakujących informacji przed sfinalizowaniem proponowanej specyfikacji.
12. Najczęstsze błędy w selekcji
Wiele problemów ze specyfikacją sprzętu wynika z traktowania powłoki jako jedynego czynnika decydującego o przydatności. Niezawodny proces selekcji uwzględnia również konstrukcję metalową, geometrię sprzętu, warunki pracy, instalację i wymaganą kontrolę.
Zakładając, że ogólna odporność chemiczna gwarantuje przydatność
Szerokie stwierdzenie dotyczące odporności chemicznej PFA nie określa zgodności z każdym stężeniem, mieszaniną lub temperaturą roboczą. Rzeczywiste zastosowanie może obejmować środki czyszczące lub etapy procesu o różnym składzie chemicznym.
Lepsze podejście: Identify all relevant process media and confirm compatibility against the real temperature, concentration, exposure, and operating conditions.
Traktowanie podanego zakresu temperatur jako uniwersalnego
Opublikowany zakres wyposażenia może opisywać zamierzoną ofertę produktów, ale dopuszczalny limit dla pojedynczego zbiornika zależy od jego konstrukcji, systemu powłok, medium, ciśnienia i cyklu operacyjnego.
Lepsze podejście:Potwierdź limity temperatury dla wybranej konfiguracji i oceń kombinacje temperatury i ciśnienia występujące podczas pracy.
Określając jedynie pojemność statku
Sama pojemność nie określa ogólnych wymiarów, objętości roboczej, pozycji połączeń ani wymagań instalacyjnych. Zbiornik o prawidłowej objętości nominalnej może w dalszym ciągu nie nadawać się do dostępnego układu instalacji lub zamierzonego przebiegu procesu.
Lepsze podejście:Określ objętość roboczą, główne wymiary, wymagania dotyczące połączeń, ograniczenia dostępu i ustalenia dotyczące wsparcia.
Z widokiem na złożone funkcje wewnętrzne
Otwory, narożniki, przejścia i elementy wewnętrzne mogą mieć wpływ na nakładanie powłoki, pokrycie i dostęp inspekcyjny. Jeśli te cechy nie zostaną wcześniej sprawdzone, spełnienie ważnych wymagań może być trudne po rozpoczęciu produkcji.
Lepsze podejście:Należy dostarczyć wystarczająco szczegółowy rysunek i określić powierzchnie wymagające ochrony wraz z metodą kontroli obszarów krytycznych.
Ignorowanie akcesoriów i zwilżonych elementów
Główna powlekana powierzchnia może być kompatybilna z medium procesowym, podczas gdy powiązana z nią uszczelka, przyrząd lub inny element nie. Części te należy poddać przeglądowi oddzielnie jako elementy kompletnego systemu wyposażenia.
Lepsze podejście:Uwzględnij odpowiednie akcesoria w przeglądzie kompatybilności materiałowej i warunków pracy.
Pozostawienie kryteriów kontroli niezdefiniowanych
Ogólne wymagania dotyczące wysokiej jakości powłoki nie określają, w jaki sposób wykończona warstwa będzie sprawdzana ani co stanowi akceptację. Może to spowodować, że weryfikacja będzie niespójna lub niekompletna.
Lepsze podejście:Uzgodnij obowiązujące procedury inspekcji, wymagania dotyczące grubości, kontrole integralności, warunki testowania i zapisy przed rozpoczęciem produkcji.
Brak ponownej oceny zmienionego procesu
Naczynie wybrane do jednego procesu może nie pozostać odpowiednie, jeśli zmieni się środowisko chemiczne, stężenie, temperatura, ciśnienie lub procedura czyszczenia. Nawet stosunkowo niewielka modyfikacja procesu może wpłynąć na jedno lub więcej pierwotnych założeń.
Lepsze podejście:Przed wprowadzeniem zmienionych warunków pracy należy dokonać przeglądu zmian w stosunku do zatwierdzonej specyfikacji sprzętu.
Zasada selekcji:Powłokę, konstrukcję zbiornika, przebieg procesu i plan inspekcji należy oceniać łącznie. Stwierdzenie tylko jednego z tych elementów nie wystarczy do stwierdzenia przydatności kompletnego zestawu wyposażenia.
13. Niestandardowa konfiguracja i przegląd projektu
Zbiorniki do procesów przemysłowych często muszą pasować do określonej pojemności, układu instalacji, układu połączeń lub konfiguracji wewnętrznej. Dostosowanie może spełnić te wymagania, ale proponowany projekt musi pozostać spójny z zamierzonymi chemicznymi i mechanicznymi warunkami pracy.
Zhuoyanświadczy usługi w zakresie projektowania i produkcji przemysłowych wykładzin antykorozyjnych oraz sprzętu chemicznego. Konfiguracje sprzętu można omówić w odniesieniu do wymaganego typu zbiornika, wymiarów, konstrukcji wewnętrznej, rozmieszczenia dysz i określonych warunków procesu.
Zacznij od zamierzonej aplikacji
Wstępna dyskusja powinna ustalić, co zbiornik musi robić i które powierzchnie wymagają ochrony przed korozją. Zbiornik magazynujący może wymagać stosunkowo prostego układu przyłączy przesyłowych, podczas gdy zbiornik mieszający lub kolumna mogą wymagać bardziej szczegółowej konfiguracji wewnętrznej.
Zdefiniowanie podstawowych funkcji procesu pomaga odróżnić wymagane funkcje od opcjonalnych akcesoriów. Ustanawia także bardziej precyzyjną podstawę do przeglądu geometrii zbiornika, pokrycia powłoką, warunków pracy i dostępu do konserwacji.
Provide dimensions and connection details
Objętość zbiornika, wymiary całkowite, położenie dysz, otwory dostępowe, podpory i wymagania dotyczące akcesoriów powinny być udokumentowane tak przejrzyście, jak to możliwe. Jeśli sprzęt musi łączyć się z istniejącym systemem, należy uwzględnić odpowiednie rysunki instalacji i wymiary interfejsu.
Szczegóły należy sprawdzać łącznie, a nie niezależnie. Na przykład zmiana położenia dyszy może mieć wpływ na wyrównanie rur, dostęp do wnętrza i obszary wymagające kontroli powłoki.
Przed zatwierdzeniem potwierdzić warunki pracy
Przed sfinalizowaniem konfiguracji należy sprawdzić środowisko chemiczne, stężenie, temperaturę, ciśnienie lub próżnię oraz cykl procesu. Wszelka niepewność, która może mieć wpływ na przydatność powłoki lub projekt konstrukcyjny, powinna pozostać otwartą kwestią techniczną do czasu jej rozwiązania.
Tam, gdzie zastosowanie wiąże się z podwyższonymi temperaturami, zmianami ciśnienia lub pracą podciśnieniową, wybrana konfiguracja powinna zostać specjalnie oceniona pod kątem tych warunków. Ogólny opis zakresu wyposażenia nie powinien zastępować potwierdzenia ograniczeń mających zastosowanie do proponowanego statku.
Koordynacja wymagań produkcyjnych i jakościowych
Zatwierdzone dokumenty techniczne powinny określać zamierzoną konstrukcję sprzętu, wymagania dotyczące powłok, połączenia, akcesoria i odpowiednie kryteria kontroli. Zapewnia to wspólną podstawę do przeglądu wytworzonego produktu.
Jeżeli wymaga tego projekt urządzenia, należy określić kontrolę grubości powłoki, wykrywanie dziur, próbę ciśnieniową i inne kontrole. Stosowane metody i limity akceptacji należy uzgodnić przed dopuszczeniem do produkcji.
Przygotuj informacje do dyskusji technicznej
- Rodzaj urządzenia i zamierzona funkcja procesu.
- Skład chemiczny, stężenie, mieszaniny i środki czyszczące.
- Normalne i ekstremalne temperatury pracy.
- Ciśnienie robocze, ciśnienie projektowe i warunki próżni, jeśli ma to zastosowanie.
- Wymagana pojemność nominalna, objętość robocza i wymiary gabarytowe.
- Zestawienie dysz, pozycje połączeń, funkcje wewnętrzne i akcesoria.
- Grubość powłoki, kontrola integralności, testowanie i wymagania akceptacyjne.
- Rysunki instalacyjne, interfejsy instalacji i ograniczenia dostępu.
Szczegóły te stanowią praktyczny punkt wyjścia do oceny technicznej i wyceny. Ostateczny projekt powinien zostać zatwierdzony po sprawdzeniu wymagań chemicznych, mechanicznych, wymiarowych i jakościowych dla zamierzonej usługi.
14. Często zadawane pytania
Poniższe odpowiedzi obejmują często zadawane pytania dotyczące powłoki PFA, konfiguracji sprzętu, warunków pracy i oceny technicznej.
Do czego wykorzystuje się powłokę PFA w przetwórstwie chemicznym?
Powłoka PFA tworzy barierę fluoropolimerową na metalowej powierzchni, zapewniając ochronę przed korozją kompatybilnych mediów procesowych. Można go stosować w zbiornikach magazynowych, odbiornikach, mieszalnikach i kolumnach. Odpowiednia konfiguracja zależy od kompatybilności chemicznej, geometrii sprzętu, warunków pracy i wymagań procesu.
Jaka jest różnica między urządzeniami pokrytymi PFA a urządzeniami wyłożonymi blachą?
Na podłoże metalowe nakłada się powłokę, natomiast w przypadku urządzeń wyłożonych blachą stosuje się oddzielną wykładzinę polimerową instalowaną wewnątrz zbiornika. Metody te uwzględniają różne kwestie konstrukcyjne i kontrolne. Wybór zależy od geometrii zbiornika, warunków procesu, wymagań dotyczących wyłożenia lub powłoki oraz metody produkcji odpowiedniej dla danego zastosowania.
Jaki zakres temperatur jest określony dla tego zakresu urządzeń?
W dostarczonych informacjach o produkcie podano zakres temperatur od -20°C do 260°C. Zakres ten należy potwierdzić dla wybranego zbiornika, konstrukcji powłoki, medium chemicznego, warunków ciśnienia i cyklu operacyjnego. Nie należy zakładać, że ma to zastosowanie automatycznie do każdej konfiguracji sprzętu.
Czy można dostosować wymiary statku i konfigurację wewnętrzną?
Konfigurację sprzętu można omówić w zależności od wymaganego typu zbiornika, pojemności, wymiarów, położenia dysz, struktury wewnętrznej i akcesoriów procesowych. Możliwy do wykonania układ zależy od zamierzonego zastosowania, metody produkcji, wymagań dotyczących powłoki i określonych warunków pracy.
Jak należy oceniać zgodność chemiczną?
Zidentyfikować pełny skład chemiczny, stężenie, temperaturę roboczą, czas trwania ekspozycji i wszelkie istotne środki czyszczące lub zmiany procesu. Kompatybilność należy potwierdzić dla wybranej powłoki i rzeczywistych warunków pracy. Ogólne stwierdzenie dotyczące odporności chemicznej nie zastępuje oceny specyficznej dla danego zastosowania.
Jakie metody kontroli można zastosować w przypadku powłoki?
Dostarczone informacje o produkcie określają wykrywanie otworków, kontrolę grubości powłoki i próbę ciśnieniową przed dostawą. Dokładne procedury i kryteria odbioru powinny zostać potwierdzone dla poszczególnych urządzeń i ich konstrukcji. Kontrole te dotyczą różnych aspektów stanu powłoki i integralności sprzętu.
Czy gładka powłoka gwarantuje łatwe czyszczenie?
Nie. Gładka powierzchnia może pomóc w zmniejszeniu zatrzymywania materiału, ale faktyczna możliwość czyszczenia zależy również od geometrii naczynia, charakterystyki pozostałości, drenażu, dostępu, środków czyszczących, temperatury i procedur czyszczenia. Cały projekt urządzenia i zamierzoną metodę czyszczenia należy oceniać łącznie.
Jakie informacje są potrzebne, aby poprosić o odpowiednią konfigurację sprzętu?
Podaj zamierzoną funkcję procesu, skład chemiczny i stężenie, temperaturę roboczą, wymagania dotyczące ciśnienia lub próżni, wymaganą wydajność, wymiary całkowite, układ połączeń, cechy wewnętrzne, akcesoria i wymagania dotyczące kontroli. Istniejące rysunki instalacji i ograniczenia dotyczące instalacji mogą również pomóc zespołowi inżynieryjnemu w ocenie proponowanego układu.
15. Końcowe rozważania inżynieryjne
WybieranieUrządzenia pokryte PFAdla procesu chemicznego wymaga skoordynowanej oceny zgodności powłoki, pokrycia powierzchni, struktury sprzętu, warunków pracy i wymagań procesu. Zbiorniki magazynowe, odbiorniki, zbiorniki mieszające i kolumny pełnią różne funkcje, dlatego każdą konfigurację należy opracować w oparciu o zamierzone zadanie.
Wiarygodna specyfikacja powinna określać medium chemiczne i stężenie, zakres temperatur, warunki ciśnienia lub próżni, wydajność, wymiary, połączenia i akcesoria. Przed produkcją należy również ustalić wymagania dotyczące grubości powłoki, wykrywania otworków, próby ciśnieniowej i inne obowiązujące kryteria kontroli.
Instalacja, czyszczenie, konserwacja i przewidywalne zmiany procesów są częścią ogólnej oceny sprzętu. Pomagają określić, czy proponowana konstrukcja i układ powłok są odpowiednie dla oczekiwanych warunków w całym cyklu eksploatacji.
Definiując te wymagania na wczesnym etapie i rozwiązując wątpliwości techniczne przed zatwierdzeniem projektu, inżynierowie procesu mogą stworzyć jaśniejszą podstawę do konfiguracji sprzętu, weryfikacji jakości i integracji z systemem produkcyjnym.
Omów wymagania dotyczące powłoki PFA
Podaj medium chemiczne, stężenie, temperaturę roboczą, warunki ciśnienia lub próżni, pojemność zbiornika, układ połączeń i wymagania dotyczące kontroli powłoki, aby rozpocząć dyskusję techniczną na temat odpowiedniej konfiguracji sprzętu.
Prześlij swoje wymagania sprzętowe
