Zbiornik na chemikalia wyłożony PTFE, kwasoodporny

Kwasoodporny zbiornik odbiorczy chemikaliów wyłożony PTFE należy do pośredniego sprzętu buforowego po stronie procesu, specjalnie zoptymalizowanego pod kątem warunków pracy odbierających kwaśny płyn, różniących się od uniwersalnych zbiorników odbiorczych do multimediów i dużych statycznych zbiorników magazynowych. Instaluje się go na wylotach kolumn do destylacji kwasu, reaktorów kwasowych i jednostek kondensacyjnych w celu natychmiastowego gromadzenia gorącego kwaśnego kondensatu i cieczy reakcyjnej.

Gorący kwaśny kondensat niesie ze sobą zarówno wpływ temperatury, jak i ryzyko erozji kwasowej; zwykłe zbiorniki metalowe ulegną szybkiej korozji, podczas gdy zwykłe pojemniki z tworzyw sztucznych nie są w stanie wytrzymać próżni procesowej i szoku kondensatu w wysokiej temperaturze. Zbiornik ten łączy w sobie odporną na ciśnienie obudowę ze stali węglowej i bezszwową, całkowicie owiniętą wewnętrzną wyściółkę PTFE, skutecznie radzącą sobie z okresowym napływem gorącej, kwaśnej cieczy.

Szeroko stosowane w liniach produkcyjnych do syntezy kwasów, odzyskiwania kwasów odpadowych z trawienia i linii produkcyjnych do odzyskiwania kondensatu fluorochemicznego dla zagranicznych zakładów chemicznych.

Pełna tabela specyfikacji technicznych

Co to jest kwasoodporny zbiornik odbiorczy chemikaliów wyłożony PTFE?

Kwasoodporny zbiornik odbiorczy chemikaliów wyłożony PTFE jest ciśnieniowym pośrednim zbiornikiem buforowym przeznaczonym do kwaśnych pętli procesowych chemicznych. Składa się z odpornej na ciśnienie zewnętrznej powłoki ze stali węglowej i laminowanej próżniowo bezszwowej wykładziny wewnętrznej z PTFE pokrywającej wnękę zbiornika, właz i wszystkie króćce łączące. Jego podstawową funkcją jest przejściowy odbiór i krótkotrwałe buforowanie gorącego kwaśnego kondensatu i cieczy wyładowczej pochodzącej z poprzedzających reaktorów lub kolumn destylacyjnych, przed przeniesieniem medium do kolejnych jednostek magazynowania lub oczyszczania. Nie stosuje się go do długotrwałego składowania statycznego ani reakcji mieszania chemicznego. Wyposażone w dedykowane dysze do wlotu kondensatu, monitorowania poziomu cieczy, równoważenia próżni i wylotu kwas-ciecz. Dostępne w pionowych i poziomych formach konstrukcyjnych i łączone z kwasoodpornym systemem rur wyłożonym PTFE za pomocą kołnierzy antykorozyjnych HG20536.

Podstawowe zalety produktu

1. Ukierunkowane na cel zabezpieczenie antykorozyjne dla kondensatu gorącego kwasu. Pełnopowierzchniowa wykładzina PTFE jest odporna na szorowanie i erozję powodowaną przez okresowo napływający gorący kwaśny kondensat, rozwiązuje problem przedwczesnych awarii zbiorników metalowych pod wpływem naprzemiennego uderzenia gorącego kwasu.

2. Adaptacja procesu zrównoważona próżniowo Stabilna wydajność w warunkach pracy pod mikro-podciśnieniem procesu, odpowiada procesowi zbierania kwasowo-kondensatu podczas destylacji próżniowej, pozwala uniknąć rozwarstwiania się wykładziny pod wpływem okresowych wahań ciśnienia.

3. Dysza wielokierunkowa dostosowana do pętli procesu kwasowego Wstępnie zarezerwowane dysze funkcjonalne do wlotu kondensatu, wskaźnika poziomu cieczy, równowagi próżniowej i odprowadzania cieczy kwasowo-cieczowej. Nie ma potrzeby dodatkowego otwierania otworów na miejscu, co zapobiega uszkodzeniom wykładziny spowodowanym wtórną obróbką.

4. Powierzchnia wewnętrzna o niskiej zawartości pozostałości do przełączania partii kwasu Gładka, nieprzywierająca ścianka wewnętrzna z PTFE zmniejsza pozostałości kwaśnego medium, wygodna do płukania podczas przełączania różnych partii kwasu, obniża ryzyko zanieczyszczenia krzyżowego pomiędzy różnymi cyklami produkcyjnymi typu kwasowego.

5. Opcje formy podwójnej instalacji Pionowy kompaktowy typ do montażu na platformie nad sprzętem; pozioma wersja na siodełku do pomieszczeń warsztatowych o ograniczonej wysokości, elastyczne dopasowanie do układu rurociągów od góry do dołu.

6. Zgodność z ujednoliconym interfejsem antykorozyjnym Standardowy kołnierz HG20536 z pełną wykładziną PTFE, bezproblemowe dokowanie z reaktorem Zhuoyan z wykładziną kwasoodporną, kolumną destylacyjną, rurociągiem i złączkami zapewniającymi kompleksowe zaopatrzenie w proces kwasowy.

Główne pola zastosowań

Stosowane głównie w buforach procesowych produkcji chemicznej związanej z kwasami, z dokumentami dostaw zagranicznych dla zakładów nieorganiczno-chemicznych w Azji Południowo-Wschodniej i na Bliskim Wschodzie:

Linia destylacji kwasów nieorganicznych: Odbiór kondensatu kwasu solnego, proces rektyfikacji kwasu azotowego

Instalacja fluorochemiczna: Tymczasowe buforowanie gorącego kondensatu zawierającego kwas fluorowodorowy

Projekt trawienia-odzysku kwasów: Odbiór kwaśnych ścieków z warsztatu trawienia

Drobnochemiczna synteza kwasów: Krótkoterminowe buforowanie kwaśnej cieczy poreakcyjnej

Oczyszczanie ścieków korozyjnych w celu ochrony środowiska: Odbiór stężonych ścieków kwaśnych na początku

Warsztaty testowania procesów kwasowych na skalę pilotażową: Zbiór pośredni do pilotażowej reakcji kwasowej w małej partii

Standardowy proces produkcyjny

1. Zintegrowane spawanie płaszcza ze stali węglowej, pełne polerowanie wewnętrznej wnęki zbiornika i wszystkich szwów spawalniczych dyszy w celu wyeliminowania ostrych narożników.

2. Odtłuszczanie w wysokiej temperaturze 500℃ w celu usunięcia naprężeń szczątkowych spawania i zapobiegania deformacji wykładziny pod wpływem okresowego uderzenia gorącego kwasu.

3. Ciężkie piaskowanie powierzchni wewnętrznej wnęki klasy Sa2,5 gwarantuje wysoką przyczepność arkusza PTFE.

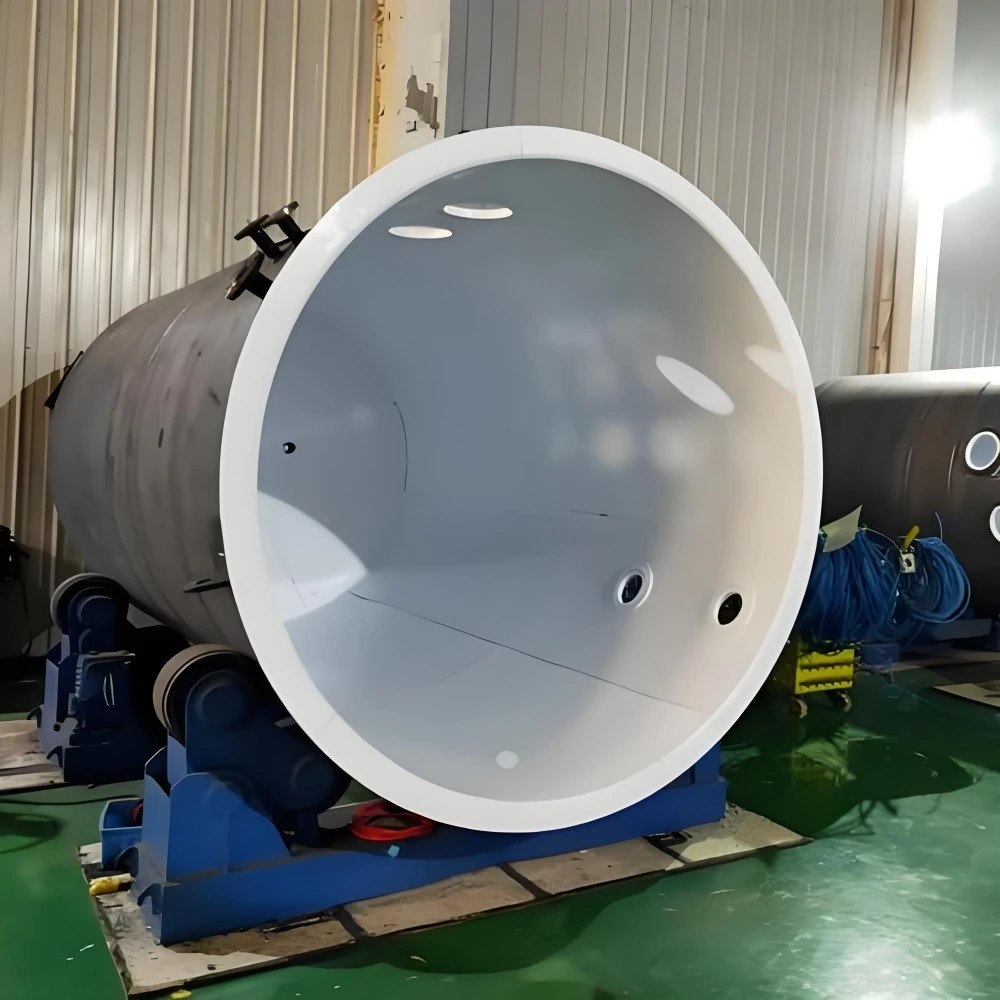

4. Obróbka aktywująca sodem importowanego surowego arkusza PTFE; Bezproblemowe laminowanie próżniowe w czystym warsztacie klasy 10000. Zgrzewanie na gorąco podwójnym PFA dla wszystkich narożników przejściowych dysz, które są narażone na szorowanie kwaśnym kondensatem.

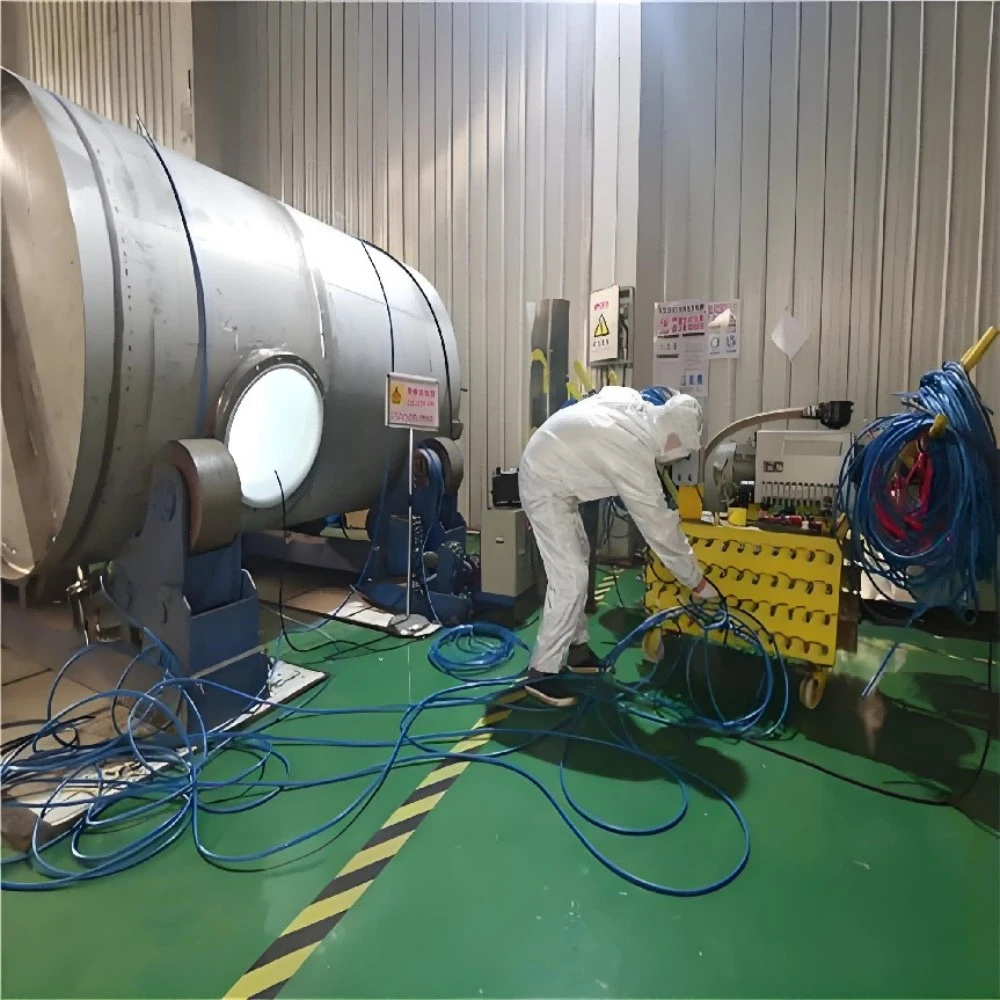

5. Pełnościenna, mobilna inspekcja skaningowa iskier 10 KV, wykrywanie ogniska w pozycjach połączeń dysza-zbiornik-korpus podatnych na penetrację kwasu.

6. 1,2-krotny test hydraulicznego utrzymywania ciśnienia projektowego, utrzymuj ciśnienie przez 30 minut bez spadku ciśnienia.

7. Oczyszczenie wnętrza w celu usunięcia kurzu warsztatowego; każdy otwór kołnierza uszczelniony dedykowanymi nakładkami ochronnymi z PTFE chroniącymi przed zarysowaniami. Wzmocnione opakowania drewniane do transportu morskiego i lądowego.

Często zadawane pytania

P1: Czy ten zbiornik odbiorczy substancji chemicznych wyłożony PTFE, odporny na kwasy, może zbierać gorący kondensat zawierający kwas fluorowodorowy? Odp.: Może pracować w przypadku gorącego kondensatu zawierającego HF po modernizacji do wykładziny PTFE pogrubionej o 3 mm. Przed złożeniem zamówienia prosimy o podanie składu kondensatu.

P2: Jakie opcje instalacji są dostępne dla tego zbiornika odbierającego proces kwasowy? Odp.: Pionowy, kompaktowy typ do montażu na platformie sprzętowej; pozioma wersja oparta na siodle dla układu warsztatu o ograniczonej wysokości.

P3: Czy po dostawie dozwolone jest wiercenie na miejscu w celu dodania dodatkowych dysz? Odp.: Wiercenie lub cięcie na miejscu jest surowo zabronione, ponieważ może to spowodować zniszczenie integralnej wykładziny PTFE; potwierdzić wszystkie pozycje dysz na etapie rysunku przedprodukcyjnego.

P4: Czy ten zbiornik odbiorczy może pasować do istniejącej kwasoodpornej kolumny destylacyjnej i rurociągów wyłożonych wykładziną? Odp.: Przyjmuje ujednolicony standard kołnierzy antykorozyjnych HG20536 i może bezpośrednio łączyć się z naszymi pełnowymiarowymi, kwasoodpornymi urządzeniami procesowymi i łącznikami rurowymi wyłożonymi fluorem.

P5: Jakie inspekcje przejdzie każdy statek odbiorczy przed wysyłką? Odp.: Każde urządzenie przechodzi pełne skanowanie iskrowe (ze szczególnym uwzględnieniem połączeń dysz) oraz podwójny test szczelności pod ciśnieniem hydraulicznym.

P6: Co obejmuje oficjalna gwarancja? Odp.: 10-letnia gwarancja na konstrukcję ze stali węglowej; Wyściółka PTFE 5-letnia gwarancja (z wyłączeniem uszkodzeń spowodowanych sztucznymi zarysowaniami, uderzeniami i nieprawidłowym działaniem); dysze i akcesoria 2 lata gwarancji.
