Rurociąg do transportu substancji chemicznych wyłożony PTFE

Rurociąg do transportu substancji chemicznych wyłożony PTFE służy jako szkielet transportu płynów dla linii produkcyjnych substancji chemicznych, różniących się znacznie od zbiorników reakcyjnych, zbiorników magazynowych i wież separacyjnych. Zwykłe rury ze stali węglowej ulegają szybkiej korozji podczas przenoszenia agresywnych chemikaliów; rury z tworzyw sztucznych nie są w stanie wytrzymać warunków pracy w wysokiej temperaturze. Rurociąg ten łączy w sobie wytrzymałość mechaniczną rury zewnętrznej ze stali węglowej i obojętność chemiczną wewnętrznej warstwy PTFE. Każda prosta rura, kolano, trójnik i reduktor tworzy kompletną zamkniętą sieć transportową, zapewniając bezpieczne dostarczanie wysokotemperaturowego medium korozyjnego pomiędzy reaktorami, zbiornikami magazynowymi, kolumnami rektyfikacyjnymi i innymi urządzeniami procesowymi. Szeroko stosowany w zagranicznych parkach chemicznych do obiegu medium korozyjnego w obiegu zamkniętym i przenoszenia materiałów.

Co to jest rurociąg transportujący chemikalia wyłożony PTFE

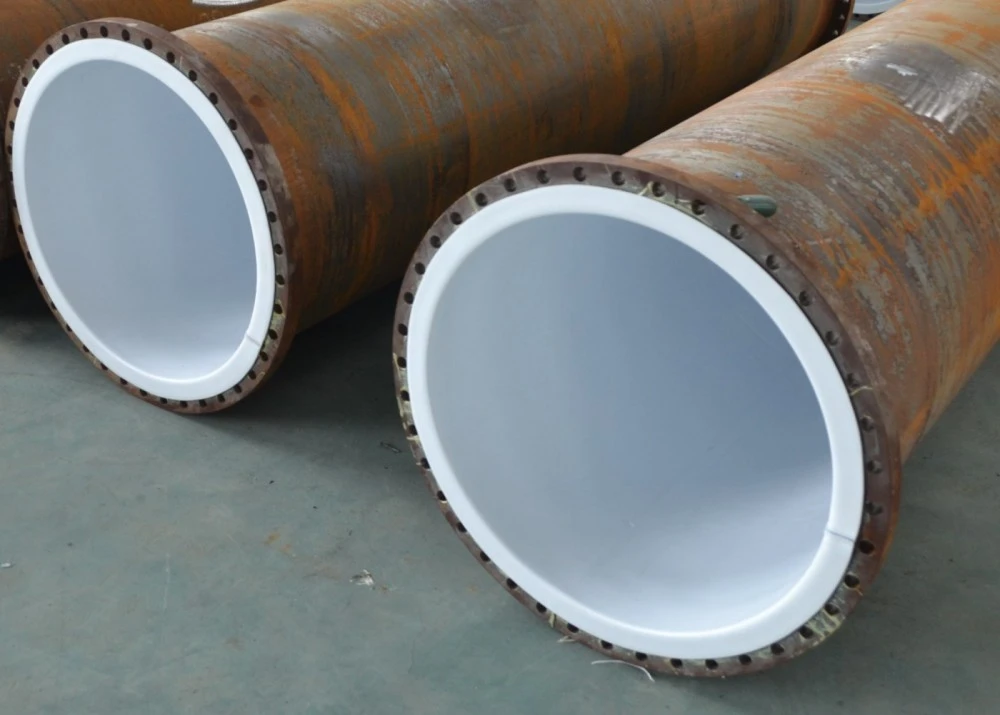

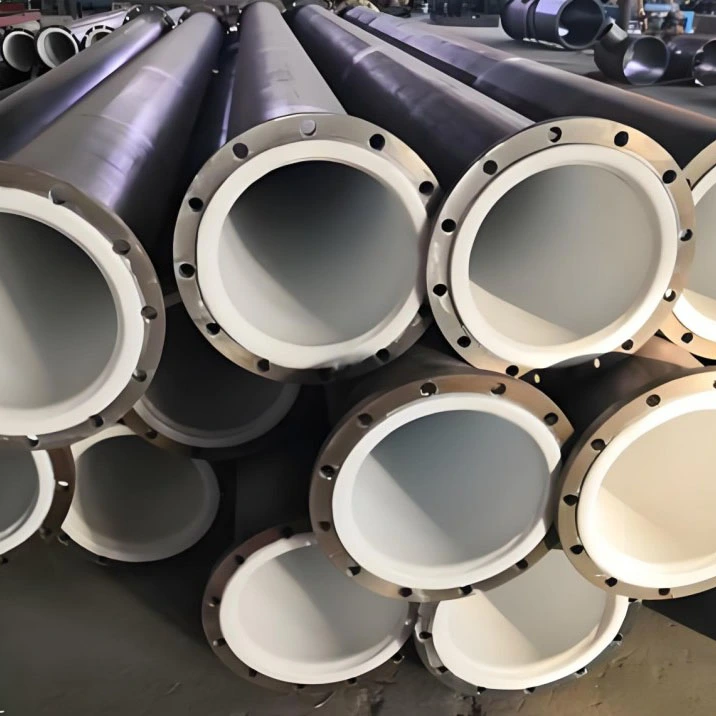

Rurociąg do transportu chemicznego wyłożony PTFE to modułowy, antykorozyjny zespół rur składający się z rury zewnętrznej ze stali węglowej i bezszwowej wykładziny wewnętrznej z PTFE laminowanej próżniowo. Zewnętrzna rura ze stali węglowej wytrzymuje ciśnienie w rurociągu, uderzenia zewnętrzne i obciążenie instalacyjne. Cienka, ale gęsta wykładzina PTFE jest ściśle połączona z wewnętrzną ścianką rury, izolując przepływające medium korozyjne od metalowego podłoża. Kompletny system transportowy składa się z prostych odcinków rur oraz kolanek, trójników, reduktorów i połączeń kołnierzowych z wykładziną podporową. Stosowany jest wyłącznie do ciągłego transportu cieczy lub szlamu, a nie do reakcji, przechowywania lub separacji gaz-ciecz. Wszystkie wewnętrzne powierzchnie kołnierzy i narożniki przejściowe są całkowicie owinięte materiałem PTFE, aby wyeliminować martwe punkty narażone na korozję.

Pełna tabela specyfikacji technicznych

Podstawowe zalety produktu

1. Dual-Material Composite Structure Balances Strength And Anti-Corrosion

Rura zewnętrzna ze stali węglowej gwarantuje nośność i odporność na uderzenia; bezszwowa wykładzina PTFE jest odporna na większość płynących mediów zawierających kwasy, zasady i fluor, przewyższając rury z czystego tworzywa sztucznego w warunkach wysokiej temperatury i ciśnienia.

2. Złącza przejściowe z pełnym pokryciem i zerowym martwym punktem

Pipe inner bores, flanges and welding transition positions achieve continuous PTFE covering. No bare metal exists at connection points to avoid local crevice corrosion frequently seen on cheap lined piping.

3. Dostosuj się do wymagań dotyczących złożonego układu pola

Modułowa, segmentowa konstrukcja z prostymi rurami. Długość pojedynczej rury można dostosować, dowolnie łączyć z kolankami, trójnikami i reduktorami, aby dostosować złożone prowadzenie rurociągów warsztatowych, unikając wtórnego uszkodzenia wykładziny przez cięcie na miejscu.

4. Gładka ściana wewnętrzna o niskim oporze przepływu

Ultra gładka powierzchnia wewnętrzna PTFE zmniejsza opór płynu i pozostałości medium, zmniejszając ryzyko zablokowania podczas transportu szlamowych surowców chemicznych zawierających kryształy, co jest wygodne przy przełączaniu partii i płukaniu rurociągów.

5. Szeroka zgodność warunków pracy

Stabilny w zakresie temperatur -180 ℃ ~ 260 ℃, dostosowuje transport atmosferyczny, nadciśnienie i umiarkowane podciśnienie, pasuje do krążącego przenoszenia gorących, korozyjnych płynów chemicznych.

6. Ujednolicony interfejs dopasowujący do wyposażenia głównego procesu

Zastosuj standard kołnierza antykorozyjnego HG20536, idealnie dokuj z reaktorem wyłożonym PTFE Zhuoyan, zbiornikiem magazynującym i kolumną rektyfikacyjną, realizując kompleksowe zakupy dla antykorozyjnej sieci transportowej dla całego zakładu.

Główne pola zastosowań

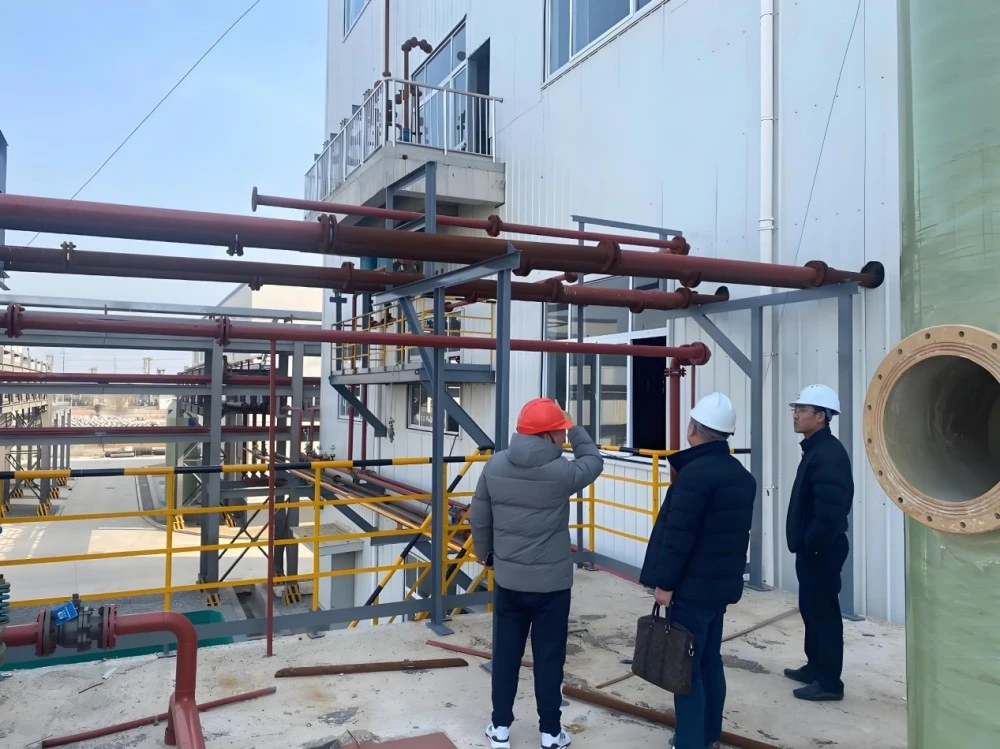

Stosowany głównie do przesyłania w obiegu zamkniętym żrących mediów ciekłych i szlamów w chemicznych parkach przemysłowych, z rekordami eksportu do Azji Południowo-Wschodniej i baz produkcji chemicznej na Bliskim Wschodzie:

1. Fine-chemical production line: Circulating transportation of mixed acid, organic corrosive solvents

2. Przemysł fluorochemiczny: Transportowanie płynnych surowców kwasu fluorowodorowego i soli fluorowo-solnej

3. Materiał litowy nowej energii: Dostawa surowca elektrolitowego i zawiesiny soli litowo-solnej

4. Zakłady chemii farmaceutycznej: Przesyłanie korozyjnych płynów pośrednich o wysokiej czystości

5. Stacja ścieków-cieczy ochrony środowiska: Transport stężonych ścieków kwaśnych i zasadowych

6. Warsztat pomocniczy petrochemiczny: Transport płynu surowcowego z dodatkiem korozyjnym

Standardowy proces produkcyjny

1. Cięcie rur ze stali węglowej i precyzyjna obróbka powierzchni czołowych, usuwanie zadziorów z otworu wewnętrznego rury, aby zapobiec przekłuciu wykładziny PTFE.

2. Powierzchnia wewnętrzna poprzez piaskowanie klasy Sa2,5, poprawia siłę przylegania pomiędzy wewnętrzną ścianką rury stalowej a arkuszem PTFE.

3. Obróbka aktywująca sodem surowca PTFE, równomiernie nałożyć dedykowany klej odporny na wysoką temperaturę.

4. Proces wklejania wspomaganego próżniowo w czystym warsztacie sprawia, że ​​wkładka PTFE ściśle przylega do wewnętrznej ściany rury stalowej; Spawanie topliwe w pełnym PFA dla pozycji przejściowych kołnierzy.

5. Kontrola segment po segmencie poprzez skanowanie iskier 10 KV, wykrywanie skupień na końcach rur i obszarach przejściowych kołnierzy.

6. Test utrzymywania ciśnienia hydraulicznego, utrzymywać ciśnienie przez 30 minut bez spadku ciśnienia, aby sprawdzić ogólną szczelność.

7. Czyszczenie rur wewnętrznych w celu usunięcia kurzu, wszystkie przyłącza kołnierzowe uszczelnione kapturkami ochronnymi z PTFE, zwinięte i zapakowane do wysyłki.

Często zadawane pytania

P1: Czy ten rurociąg do transportu chemicznego wyłożony PTFE może transportować płyn zawierający kwas fluorowodorowy?

Odp.: Tak, proszę wybrać ulepszoną wykładzinę PTFE o grubości 3 mm dla środowiska kwasu fluorowodorowego, aby uzyskać długotrwałe stabilne przenoszenie.

P2: Jaka jest maksymalna niestandardowa długość pojedynczego odcinka rury transportowej z wykładziną?

Odp.: Pojedynczą rurę można dostosować do długości 6 m, w przypadku zbyt długich tras stosuje się modułową, wielosegmentową instalację kombinowaną.

P3: Czy system rurociągów może pasować do istniejących reaktorów i zbiorników magazynowych wyłożonych PTFE?

Odp.: Jest zgodny z ujednoliconym standardem kołnierzy antykorozyjnych HG20536, zapewniając bezproblemowe dokowanie z pełnym zestawem urządzeń procesowych wyłożonych fluorem.

P4: Czy dozwolone jest cięcie na miejscu odcinków rurociągów do transportu substancji chemicznych wyłożonych PTFE?

Odp.: Cięcie na miejscu jest zabronione, cięcie zniszczy wykładzinę PTFE; przed złożeniem zamówienia prosimy o potwierdzenie wymiarów układu, dostarczamy prefabrykowane segmenty rurowe.

P5: Jakim elementom kontroli zostanie poddany każdy odcinek rury przed dostawą?

Odp.: Każda rura przechodzi podwójny test szczelności iskry przy napięciu 10 KV i podwójny test utrzymywania ciśnienia hydraulicznego, aby wykluczyć wady wykładziny.

P6: Co obejmuje gwarancja na ten rurociąg do transportu substancji chemicznych?

Odp.: Płaszcz rury ze stali węglowej objęty jest 10-letnią gwarancją konstrukcyjną; Wykładzina PTFE 5 lat gwarancji, z wyłączeniem sztucznych zarysowań i uszkodzeń spowodowanych nieprawidłowym montażem.
