Przemysłowy rurociąg chemiczny wyłożony PTFE

Przemysłowy rurociąg chemiczny Zhuoyan wyłożony PTFE to kompozytowy system rurociągów przeznaczony do bezpiecznego i wydajnego transportu silnie korozyjnych mediów chemicznych. Rury składają się z zewnętrznej powłoki ze stali węglowej zapewniającej wytrzymałość konstrukcyjną i odporność na ciśnienie oraz wewnętrznej wykładziny z PTFE zapewniającej odporność na korozję.

Dzięki ponad dziesięcioletniemu doświadczeniu w przemysłowych wykładzinach odpornych na korozję firma Zhuoyan opracowała zaawansowane procesy produkcyjne, aby zapewnić integralność i żywotność rur wyłożonych PTFE. Ten produkt został zaprojektowany, aby spełniać wymagania branż takich jak chemikalia wysokowartościowe, petrochemia, farmaceutyka, pestycydy, półprzewodniki i ochrona środowiska. Produkt jest dostępny w różnych średnicach nominalnych i długościach i można go dostosować do konkretnych warunków pracy i wymagań instalacyjnych.

Co to jest rurociąg wyłożony PTFE?

Rury pokryte PTFE to rury odporne na korozję, których wewnętrzna powierzchnia pokryta jest warstwą politetrafluoroetylenu (PTFE). PTFE, często nazywany „królem tworzyw sztucznych”, to wysokowydajny fluoropolimer znany ze swojej doskonałej obojętności chemicznej, szerokiego zakresu temperatur roboczych i właściwości zapobiegających przywieraniu.

Wewnętrzna wykładzina pełni rolę bariery pomiędzy transportowanym medium a ścianką metalowej rury, zapobiegając korozji podłoża stalowego przez środki chemiczne. Taka konstrukcja jest szczególnie istotna w przypadku mediów silnie korozyjnych, takich jak stężone kwasy (kwas siarkowy, kwas solny, kwas azotowy, woda królewska), mocne zasady, halogeny (chlor, fluor, brom, jod) i wiele rozpuszczalników organicznych. Wykładzina PTFE chroni metalową rurę przed korozją, przedłużając w ten sposób żywotność systemu rurociągów, zmniejszając koszty konserwacji oraz zapewniając bezpieczeństwo i czystość płynów procesowych. Rury Zhuoyan pokryte PTFE są produkowane przy użyciu wysokiej jakości żywicy PTFE i zaawansowanej technologii wykładzin, zapewniając niezawodne działanie nawet w środowiskach wymagających odporności na korozję.

Kluczowe cechy i zalety

1. Doskonała odporność chemiczna: Wykładziny PTFE wykazują doskonałą odporność na szeroką gamę substancji żrących, w tym mocne kwasy, mocne zasady, rozpuszczalniki organiczne, halogeny i utleniacze. Zapewnia to niezawodne działanie nawet podczas pracy z silnie korozyjnymi chemikaliami, minimalizując ryzyko awarii rurociągu z powodu korozji.

2. Szeroki zakres temperatur roboczych:Przemysłowe rurociągi chemiczne Zhuoyan pokryte PTFE mogą działać niezawodnie w szerokim zakresie temperatur. Szeroki zakres stabilności termicznej sprawia, że ​​rury nadają się do stosowania w warunkach pracy charakteryzujących się ekstremalnymi wahaniami temperatury.

3. Wysoka nieprzepuszczalność: Gęsta, wysoce krystaliczna wyściółka z PTFE wykazuje doskonałą nieprzepuszczalność dla gazów i cieczy, takich jak chlor, tlen, para wodna i kwas solny. Ta nieprzepuszczalność ma kluczowe znaczenie, aby zapobiec przedostawaniu się mediów korozyjnych do wykładziny i korozji podłoża stalowego.

4. Powierzchnia o niskim współczynniku tarcia i nieprzywierająca:PTFE ma jeden z najniższych współczynników tarcia wśród materiałów stałych. Nieprzywierająca, samoczyszcząca powierzchnia zapobiega gromadzeniu się osadów, zmniejsza opory przepływu i minimalizuje ryzyko zatykania. Ta właściwość jest szczególnie korzystna w procesach, w których istotna jest czystość produktu lub podczas obsługi mediów, które mają tendencję do polimeryzacji lub osadzania się.

Zasada działania i proces produkcyjny

Zasada działania rurociągu wyłożonego PTFE opiera się na synergistycznym połączeniu właściwości mechanicznych płaszcza stalowego i odporności chemicznej wykładziny PTFE. Rura stalowa zapewnia integralność strukturalną, która powstrzymuje ciśnienie i obciążenia mechaniczne, podczas gdy wykładzina PTFE działa jak chemicznie obojętna bariera, która zapobiega kontaktowi żrącego płynu z metalowym podłożem.

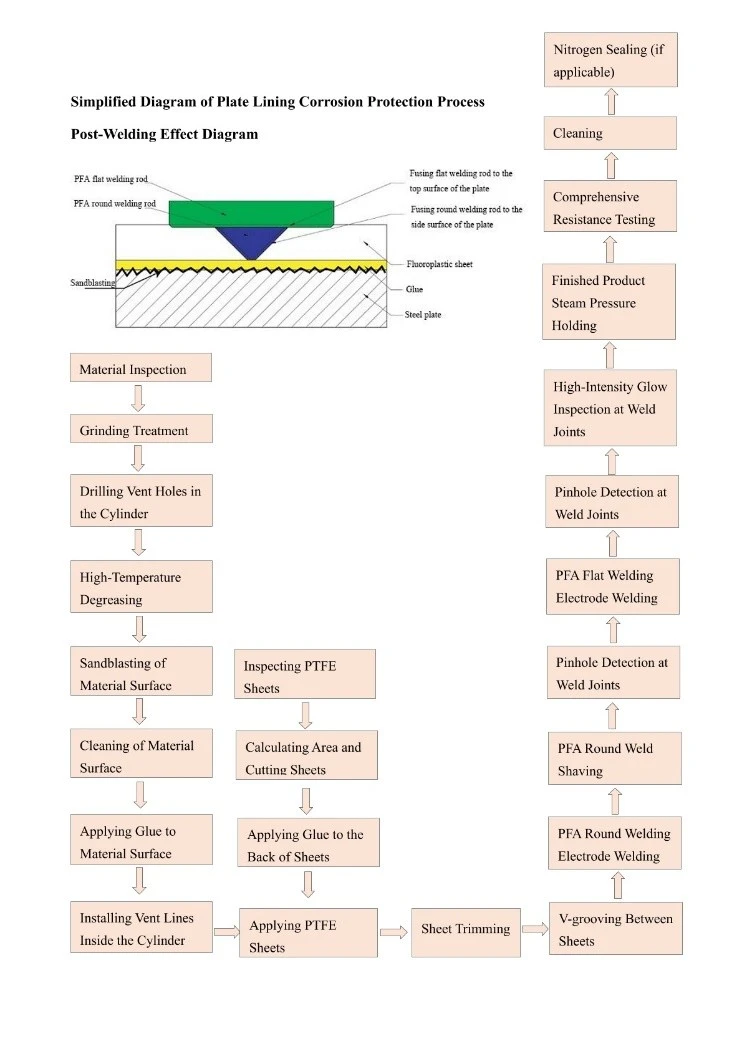

Produkcja wysokiej jakości rur wyłożonych PTFE obejmuje szereg precyzyjnych i kontrolowanych etapów zapewniających integralność i wydajność produktu końcowego. Proces ten obejmuje:

1. Kontrola materiału:Surowce, w tym rury stalowe i żywica PTFE, są sprawdzane pod kątem jakości i zgodności.

2. Przygotowanie powierzchni:Wewnętrzna powierzchnia rury stalowej jest przygotowywana w procesach takich jak szlifowanie, odtłuszczanie w wysokiej temperaturze i piaskowanie, aby uzyskać czystą, szorstką powierzchnię, która poprawia przyczepność.

3. Aplikacja podkładu/kleju:Na przygotowaną powierzchnię stali nakłada się specjalistyczny podkład lub klej, aby zwiększyć siłę wiązania pomiędzy stalą a wykładziną PTFE.

4. Instalacja wykładziny:Wkładka PTFE jest wkładana do rury stalowej. Można to osiągnąć różnymi metodami, takimi jak przeciąganie nieco przewymiarowanej wykładziny przez matrycę redukcyjną i umożliwienie jej rozszerzenia się w stosunku do stalowej ściany, lub poprzez zastosowanie procesu kształtowania, podczas którego rura stalowa jest mechanicznie zmniejszana wokół wykładziny. W przypadku rur o większej średnicy proces wykładania blachy polega na nałożeniu kleju zarówno na powierzchnię stali, jak i na arkusze PTFE, a następnie ostrożnym połączeniu ich ze sobą za pomocą specjalistycznych technik.

5. Spiekanie/Fuzja:Zmontowaną rurę podgrzewa się w piecu o kontrolowanej temperaturze do określonego profilu temperaturowego, aby stopić PTFE, utwardzić klej i zmniejszyć wszelkie naprężenia szczątkowe w wykładzinie. Ten krok zapewnia również ścisłe dopasowanie PTFE do stalowej ściany.

Kontrola jakości i testowanie:

Gotowe rury poddawane są rygorystycznym testom, obejmującym kontrolę wzrokową, pomiar grubości, testy iskier elektrycznych w celu wykrycia dziur oraz testy przyczepności, aby zapewnić jakość i integralność wykładziny.

Dane techniczne i modele

Zhuoyan oferuje rury pokryte PTFE w różnych standardowych rozmiarach i konfiguracjach. Poniżej przedstawiono typowe specyfikacje. Rozmiary niestandardowe są dostępne na życzenie.

Obszary zastosowań

Rurociągi Zhuoyan pokryte PTFE są szeroko stosowane w gałęziach przemysłu, w których odporność na korozję, czystość i niezawodność są najważniejsze. Typowe zastosowania obejmują:

Przemysł chemiczny drobny: Transport żrących półproduktów, kwasów i rozpuszczalników.

Przemysł petrochemiczny: Postępowanie z agresywnymi mediami w procesach rafineryjnych i petrochemicznych.

Przemysł farmaceutyczny: Transfer chemikaliów o wysokiej czystości i aktywnych składników farmaceutycznych (API), gdzie czystość produktu ma kluczowe znaczenie.

Przemysł pestycydów: Transport żrących surowców i produktów gotowych.

Przemysł półprzewodników: Transport wysokiej czystości, żrących chemikaliów procesowych i strumieni odpadów.

Ochrona środowiska: Postępowanie z korozyjnymi kwasami odpadowymi, zasadami i ściekami przemysłowymi.

Przemysł chloro-alkaliczny: Transport chloru, sody kaustycznej i innych mediów silnie korozyjnych.

Energetyka: Instalacje odsiarczania gazów spalinowych (FGD) i obsługa żrących chemikaliów w elektrowniach.

Środki ostrożności dotyczące użytkowania

Aby zapewnić optymalną wydajność i długą żywotność rurociągów Zhuoyan wyłożonych PTFE, należy przestrzegać następujących środków ostrożności:

1. Limity temperatur:Unikaj ciągłej pracy rurociągu w maksymalnej temperaturze znamionowej wykładziny PTFE lub wyższej (np. powyżej 160°C w przypadku gatunku standardowego), ponieważ może to prowadzić do zmiękczenia, odkształcenia i skrócenia żywotności.

2. Zarządzanie ciśnieniem: Upewnij się, że ciśnienie robocze nie przekracza określonych wartościocena. Należy unikać gwałtownych skoków ciśnienia, aby zapobiec naprężeniom mechanicznym okładziny i kołnierzy.

3. Kompatybilność chemiczna:Chociaż PTFE jest odporny na większość chemikaliów, jest podatny na atak stopionych metali alkalicznych i pierwiastkowego fluoru w wysokich temperaturach. Potwierdź zgodność chemiczną z Zhuoyanem dla mediów nietypowych lub ekstremalnych.

4. Instalacja:Kołnierze należy dokręcać równomiernie i właściwym momentem, aby uniknąć nadmiernych naprężeń kołnierzy i spowodowania wycieków. Rury powinny być odpowiednio podparte, aby zapobiec uginaniu się i wibracjom.

5. Obsługiwanie:PTFE ma stosunkowo niską odporność na pełzanie; unikać miejscowych obciążeń punktowych lub ostrych uderzeń, które mogłyby trwale odkształcić wykładzinę.

6. Kontrola:Regularnie sprawdzaj rurociąg, szczególnie połączenia kołnierzowe i obszary narażone na cykle wysokiej temperatury lub ciśnienia, pod kątem oznak wycieków lub zużycia uszczelki kołnierza.

7. Uruchomienie wstępne:Przed uruchomieniem należy upewnić się, że system rurociągów jest czysty i wolny od zanieczyszczeń, aby zapobiec uszkodzeniu wykładziny PTFE.

Często zadawane pytania

P1: Jaka jest maksymalna temperatura robocza rur Zhuoyan wyłożonych PTFE?
A1: Standardowa rura wyłożona PTFE może pracować w sposób ciągły w temperaturze do około 160°C. W przypadku zastosowań wymagających wyższych temperatur Zhuoyan oferuje rozwiązania techniczne i może polecić alternatywne materiały, takie jak PFA.

P2: W jaki sposób wykładzina PTFE jest odporna na przenikanie?
A2: Zhuoyan wykorzystuje PTFE o dużej gęstości i precyzyjny proces wyłożenia, aby utworzyć gęstą, grubą wyściółkę. Struktura ta zapewnia wysoką barierę dla przenikania gazów i cieczy, chroniąc stalową powłokę przed atakiem korozyjnym.

P3: Jakie długości i średnice są dostępne?
A3: Standardowe średnice nominalne mieszczą się w zakresie od DN25 do DN600 (1” do 24”), przy długościach do 6000 mm w zależności od średnicy. Można wytwarzać niestandardowe rozmiary i długości, aby spełnić określone wymagania projektu.

P4: Jak mogę uzyskać indywidualną wycenę dla mojego konkretnego zastosowania?
A4: Prosimy o bezpośredni kontakt z firmą Zhuoyan w celu przedstawienia warunków procesu, takich jak skład mediów, temperatura, ciśnienie i pożądane wymiary rur. Nasz zespół techniczny zapewni dostosowane rozwiązanie i wycenę opartą na Twoich konkretnych potrzebach.
