Rurociąg do przemysłowego transportu chemicznego wyłożony PTFE

Rurociąg do przemysłowego transportu substancji chemicznych wyłożony PTFE, oferowany przez fabrykę Zhuoyan z Chin, to kompozytowy system rurociągów składający się z zewnętrznego płaszcza ze stali węglowej i wewnętrznej wykładziny z PTFE (politetrafluoroetylenu). Zewnętrzna warstwa stali zapewnia wytrzymałość mechaniczną i wytrzymałość na ciśnienie, podczas gdy wyściółka z PTFE zapewnia odporność na żrące chemikalia. To połączenie sprawia, że ​​rurociąg nadaje się do transportu agresywnych mediów w środowiskach chemicznych, farmaceutycznych i przemysłowych.

Co to jest rurociąg do przemysłowego transportu chemicznego wyłożony PTFE?

Przemysłowy rurociąg do transportu substancji chemicznych wyłożony PTFE to rura ze stali węglowej pokryta od wewnątrz warstwą tworzywa sztucznego PTFE. Wykładzina PTFE działa jak bariera pomiędzy transportowanym płynem a ścianką stalowej rury, zapobiegając korozji konstrukcji stalowej. Wykładzina jest wytwarzana w procesach takich jak wytłaczanie, formowanie tłoczne lub wykładzina arkuszowa, a następnie wkładana i mocowana w rurze stalowej. Powstały produkt łączy właściwości mechaniczne stali z odpornością chemiczną PTFE.

Specyfikacja techniczna

Zasada działania

Wkładka PTFE fizycznie izoluje transportowane media korozyjne od ścianki rury ze stali węglowej. Perfluorowana struktura węgla wykładziny tworzy powierzchnię, która nie reaguje z większością środków chemicznych, zapobiegając kontaktowi mediów i korozji stalowego podłoża. Stalowa powłoka zewnętrzna podtrzymuje wykładzinę i wytrzymuje ciśnienie w układzie, podczas gdy wykładzina PTFE zachowuje swoje właściwości w całym zakresie temperatur roboczych. W stalowej obudowie znajdują się otwory wentylacyjne, które umożliwiają ucieczkę wszelkich przenikniętych gazów, zapobiegając zapadnięciu się wykładziny i zapewniając wczesne wskazanie integralności wykładziny.

Funkcja

Obojętność chemiczna: Przemysłowy rurociąg do transportu chemicznego wyłożony PTFE jest odporny na większość kwasów, zasad, rozpuszczalników organicznych i mediów chemicznych, z wyjątkiem stopionych metali alkalicznych, pierwiastkowego fluoru i niektórych węglowodorów aromatycznych w podwyższonych temperaturach.

Szeroki zakres temperatur: Wyściółka zachowuje stabilną wydajność w zakresie od -40°C do +230°C, nie staje się krucha w niskich temperaturach ani nie topi się w wysokich temperaturach.

Powierzchnia o niskim współczynniku tarcia: Wyściółka PTFE ma niski współczynnik tarcia, co zmniejsza opór przepływu i zapobiega przyleganiu materiału.

Właściwości nieprzywierające: Powierzchnia wykładziny ma niskie napięcie powierzchniowe, co minimalizuje ryzyko zatykania podczas pracy.

Otwory wentylacyjne: Stalowa powłoka zawiera otwory wentylacyjne umożliwiające ucieczkę przenikającego gazu i zapewniające wczesne ostrzeganie o uszkodzeniu wykładziny.

Ery aplikacji

· Zakłady przetwórstwa chemicznego obsługujące żrące kwasy, zasady i rozpuszczalniki

· Produkcja farmaceutyczna wymagająca transferu płynów o wysokiej czystości

· Przemysł półprzewodników dla systemów dystrybucji substancji chemicznych

· Drobna produkcja chemiczna z agresywnymi mediami

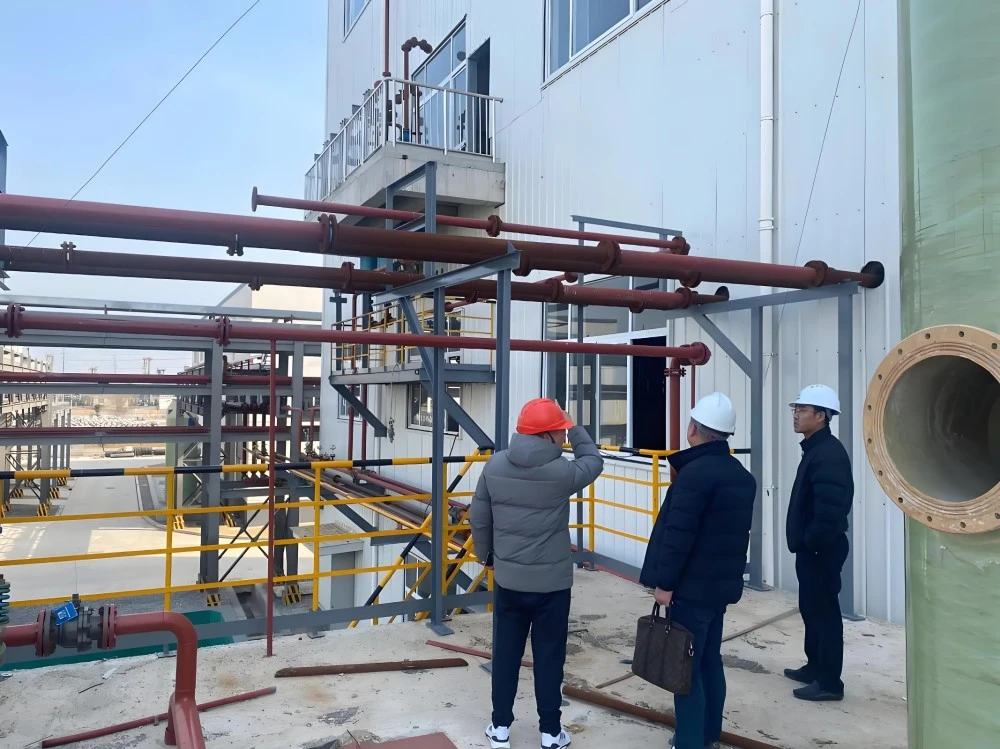

· Przemysł węglowo-chemiczny do transportu szlamu korozyjnego i gazu

· Elektrownie obsługujące systemy oczyszczania chemicznego

· Oczyszczalnie ścieków zarządzające ściekami korozyjnymi

Jak to utrzymać?

Przechowywanie i obsługa: Przemysłowy rurociąg do transportu substancji chemicznych wyłożony PTFE należy przechowywać w pomieszczeniu w chłodnym i suchym miejscu. Deski końcowe muszą pozostać na miejscu do czasu montażu, aby chronić czoło kielichów przed uszkodzeniem. Podczas transportu należy unikać umieszczania przedmiotów wewnątrz otworu lub upuszczania rury, ponieważ wykładzina jest stosunkowo miękka i może zostać uszkodzona w wyniku uderzenia.

Środki ostrożności dotyczące instalacji: Nie wykonuj spawania, lutowania twardego, lutowania ani cięcia płomieniowego produktów z wykładziną, ponieważ procesy te mogą uszkodzić wykładzinę i wytworzyć toksyczne gazy. Podczas łączenia ze sobą elementów wyłożonych PTFE, uszczelki zwykle nie są wymagane. W przypadku łączenia z różnymi materiałami (szkło, ceramika itp.) należy stosować uszczelki kopertowe z PTFE lub podobne urządzenia.

Kontrola otworu wentylacyjnego: Regularnie sprawdzaj otwory wentylacyjne pod kątem oznak wycieków. Jeśli produkt wycieka z otworów wentylacyjnych, należy go natychmiast wycofać z użytku. Nie zatykać otworów wentylacyjnych farbą lub innymi substancjami.

Dokręcanie śrub: Do dokręcania śrub po przekątnej w temperaturze otoczenia użyj klucza dynamometrycznego. Dokręć ponownie wszystkie śruby co najmniej 24 godziny po uruchomieniu lub po początkowym pełnym cyklu procesu, a następnie sprawdzaj ponownie co roku.

Często zadawane pytania

P1: Jakie media mogą transportować rury pokryte PTFE?
A1:Rury pokryte PTFE nadają się do transportu większości kwasów, zasad, rozpuszczalników organicznych i żrących chemikaliów. Nie są zalecane do stopionych metali alkalicznych, pierwiastkowego fluoru lub niektórych węglowodorów aromatycznych w podwyższonych temperaturach.

P2: Jaka jest temperatura robocza?
A2:Standardowa rura wyłożona PTFE pracuje w zakresie od -40°C do +230°C.

P3: Czy przy łączeniu rur wyłożonych PTFE wymagane są uszczelki?
A3:Uszczelki nie są zwykle wymagane w przypadku łączenia elementów wyłożonych PTFE z podobnymi produktami. W przypadku łączenia z różnymi materiałami zalecane są uszczelki kopertowe z PTFE lub podobne urządzenia.

P4: Do czego służą otwory wentylacyjne?
A4:Otwory wentylacyjne umożliwiają ucieczkę przenikniętych gazów spomiędzy wykładziny a stalowej osłony, zapobiegając zapadnięciu się wykładziny. Zapewniają także wczesne wskazanie uszkodzenia wykładziny w przypadku wystąpienia wycieku.

P5: Czy rury pokryte PTFE można spawać lub modyfikować na miejscu?
A5:Nie. Na produktach z wykładziną nie wolno wykonywać spawania, lutowania twardego, lutowania ani cięcia płomieniowego, ponieważ procesy te mogą spowodować uszkodzenie wykładziny i wytwarzanie toksycznych gazów.
