Kolumna do destylacji chemicznej wyłożona PTFE

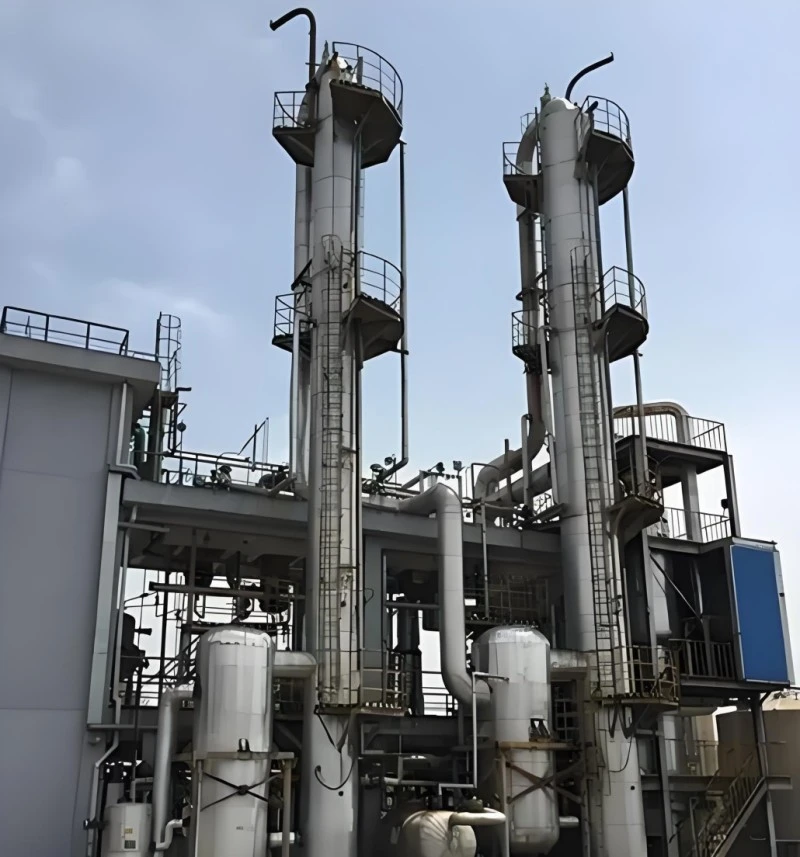

W odróżnieniu od reaktorów i zbiorników odbiorczych używanych do reakcji i buforowania pośredniego, kolumna do destylacji chemicznej wyłożona PTFE jest dedykowanym sprzętem do separacji z przeniesieniem masy. Obsługuje kontakt przeciwprądowy para-ciecz w celu frakcjonowania mieszanych składników korozyjnych. Zewnętrzna powłoka ze stali węglowej zapewnia sztywność konstrukcyjną; Bezszwowa wyściółka wewnętrzna z PTFE izoluje gorącą parę korozyjną od metalowego podłoża, zapobiegając zanieczyszczeniu jonami metali i erozji powłoki. Można dopasować wiele konfiguracji wewnętrznych (uszczelnienie strukturalne/losowe, dystrybutory), aby spełnić różne cele w zakresie czystości separacji. Został dostarczony do wielu zagranicznych projektów w zakresie recyklingu rozpuszczalników, rektyfikacji fluorochemicznej i oczyszczania odczynników o wysokiej czystości.

Co to jest kolumna do destylacji chemicznej wyłożona PTFE

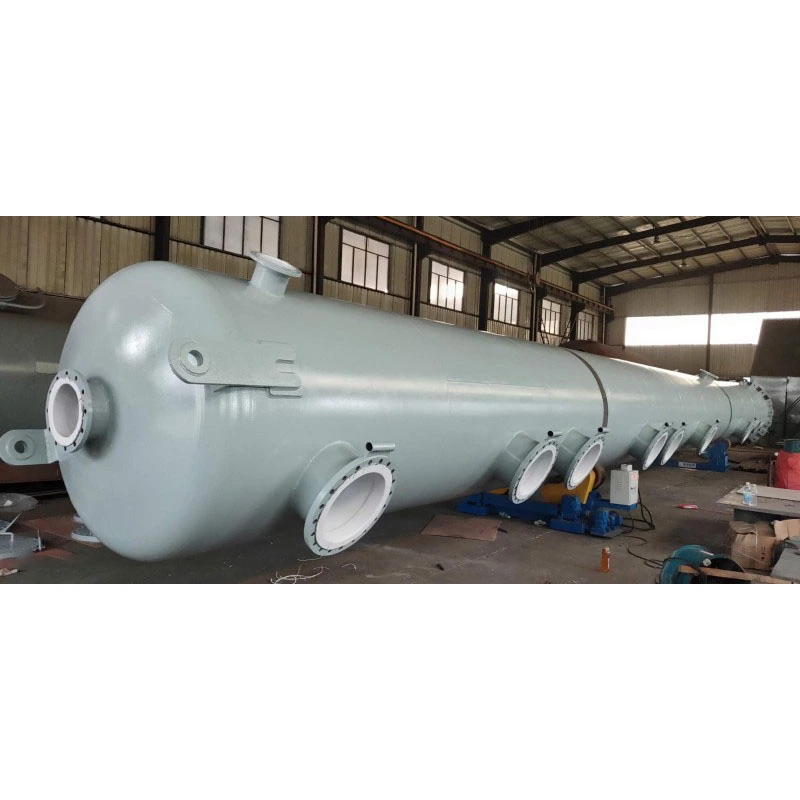

Kolumna do destylacji chemicznej wyłożona PTFE to pionowe urządzenie do separacji w kształcie wieży, z łożyskiem ciśnieniowym. Zewnętrzna powłoka jest wykonana ze stali węglowej przeznaczonej do zbiorników ciśnieniowych; wewnętrzna ściana, dysze i właz są całkowicie pokryte laminowaną próżniowo bezszwową wykładziną PTFE. Jego podstawową funkcją jest destylacja/rektyfikacja: gorąca zmieszana para unosi się w górę, podczas gdy skroplona ciecz przepływa w dół wewnątrz wieży, osiągając separację składników poprzez powtarzające się cykle odparowywania i kondensacji. To urządzenie nie jest przeznaczone do mieszania lub prostego przechowywania statycznego. Koncentruje się na dwufazowych warunkach pracy gaz-ciecz z parą korozyjną. Użytkownicy mogą wybierać opakowania lub elementy wewnętrzne w formie tacek zgodnie z wymaganiami dotyczącymi separacji. Można go połączyć z reaktorem wyłożonym PTFE, zbiornikiem odbiorczym i skraplaczami, tworząc kompletną zamkniętą pętlę procesu rektyfikacji.

Podstawowe zalety produktu

1. Wykładzina o pełnym pokryciu zapewniająca odporność na korozję parową Wszystkie powierzchnie mające kontakt z parą, w tym ściany wieży, otwory dysz i wewnętrzne kołnierze łączące, posiadają zintegrowaną wykładzinę PTFE, odporną na erozję oparów zawierających gorące kwasy, zasady i fluor, rozwiązując problem awarii zwykłych wież destylacyjnych z metalu narażonych na agresywne pary.

2. Konfigurowalne elementy wewnętrzne wieży dla różnych celów czystości Obsługa urządzeń do pakowania strukturalnego, pakowania losowego i redystrybucji cieczy. Dostosuj konfigurację elementów wewnętrznych, aby sprostać wymaganiom dotyczącym taniej separacji zgrubnej lub precyzyjnego oczyszczania poprzez drobne frakcje.

3. Dobra zdolność przystosowania się do próżni w przypadku substancji wrażliwych na ciepło. Wykładzina z PTFE związana próżniowo utrzymuje integralność podczas długotrwałej rektyfikacji podciśnieniowej, odpowiednia dla nietrwałych pod wpływem ciepła komponentów korozyjnych, które wymagają destylacji próżniowej w niskiej temperaturze wrzenia.

4. Gładka powierzchnia wewnętrzna o niskiej zawartości pozostałości Gładka wyściółka PTFE zmniejsza średnią przyczepność, co jest wygodne przy przełączaniu partii i czyszczeniu wewnętrznym; zmniejsza ryzyko skażenia krzyżowego w warsztatach wytwarzających wiele produktów.

5. Modularny projekt kombinowany z sekcją wieży Zastosowano segmentową modułową konstrukcję z sekcją wieży, wygodną do transportu, montażu na miejscu i późniejszej wymiany lokalnych elementów wewnętrznych, obniżając całkowite koszty konserwacji.

6. Ujednolicony standardowy interfejs kołnierzowy Zastosuj antykorozyjne kołnierze z pełnym wyłożeniem HG20536, płynnie łączące się z reaktorem z wyłożeniem serii Zhuoyan, zbiornikiem odbiorczym, rurociągiem i skraplaczem, aby zapewnić kompleksowe zaopatrzenie w cały zestaw.

Pełna tabela specyfikacji technicznych

Profesjonalne sugestie dotyczące wyboru modelu

1. Najpierw potwierdź cel separacji W przypadku zwykłego, zgrubnego odzyskiwania rozpuszczalnika: wybierz tanią konfigurację z losowym pakowaniem. W przypadku frakcjonowania drobnochemicznego/farmaceutycznego o wysokiej czystości: wybierz wysokowydajne opakowanie strukturalne oraz wielostopniowe redystrybutory cieczy.

2. Wybierz grubość wykładziny zgodnie ze składem pary Zwykła para kwasowo-zasadowa: zastosuj standardową wykładzinę PTFE o grubości 3 mm. Jeżeli medium zawiera kwas fluorowodorowy/fluorowaną parę, należy zastosować wyściółkę antyfluorkową o grubości 4 mm.

3. Przypomnienie o warunkach roboczych próżni Jeśli wymagana jest długoterminowa destylacja w wysokiej próżni, powiadom zespół techniczny w celu wzmocnienia jednostki do laminowania próżniowego, aby uniknąć rozwarstwienia wykładziny.

4. Dopasowanie modułowej konstrukcji sekcji wieży Kolumna o dużej wysokości przyjmuje konstrukcję dzieloną na segmenty wieży, co jest wygodne w transporcie drogowym i montażu na miejscu. Zapewnij ograniczenie wysokości rośliny dla niestandardowej wysokości segmentu.

5. Dopasowanie całego systemu procesowego Podaj parametry rysunku dopasowanego reaktora, zbiornika odbiorczego i skraplacza. Nasz zespół optymalizuje położenie dyszy i rozmiar kołnierza, aby zapewnić dokowanie całej pętli rektyfikacyjnej bez transformacji.

Często zadawane pytania

P1: Czy ta kolumna do destylacji chemicznej wyłożona PTFE może pracować stabilnie przy długotrwałej rektyfikacji próżniowej? Odp.: Tak, zintegrowana próżniowo wykładzina PTFE może stale pracować pod podciśnieniem -0,09 MPa, odpowiednia do destylacji próżniowej w środowisku wrażliwym na korozję.

P2: Czy mogę zmienić różne elementy wewnętrzne wieży w celu uzyskania różnych wymagań dotyczących czystości separacji? Odp.: Tak, konstrukcja modułowa umożliwia wymianę elementów opakowania i redystrybutora w celu dostosowania wydajności separacji bez zmiany obudowy wieży.

P3: Czy ta kolumna destylacyjna nadaje się do rektyfikacji zawierającej pary kwasu fluorowodorowego? Odp.: Można go stosować po modernizacji do wykładziny antyfluorkowej PTFE o grubości 4 mm; prosimy o wcześniejsze poinformowanie naszego zespołu technicznego o składzie oparów.

P4: Bardzo wysokiej wieży nie można transportować w całości. Jak rozwiązać ten problem? Odp.: Przyjmujemy segmentową produkcję modułowych sekcji wieżowych, kompletny montaż w terenie po dostawie, dostosowując limit wysokości transportu.

P5: Czy możesz dostarczyć dopasowany reaktor wyłożony PTFE i zbiornik odbiorczy jako pełny zestaw do rektyfikacji? Odp.: Ujednolicony standard kołnierzy umożliwiający kompleksowe zaopatrzenie w kompletne wyposażenie linii produkcyjnej do rektyfikacji.

P6: Jaki jest zakres gwarancji na kolumnę destylacyjną? Odp.: Obudowa ze stali węglowej objęta jest 10-letnią gwarancją konstrukcyjną; Wyściółka PTFE 5 lat gwarancji (z wyłączeniem sztucznych zarysowań i uszkodzeń spowodowanych niewłaściwą obsługą).
