Przemysłowa kolumna rektyfikacyjna wyłożona PTFE

Przemysłowa kolumna rektyfikacyjna wyłożona PTFE należy do ciężkich przemysłowych urządzeń do frakcjonowania, różniących się od małych laboratoryjnych kolumn destylacyjnych. Jest przeznaczony do długotrwałej, ciągłej rektyfikacji przemysłowej, a nie do przerywanego oczyszczania w małych partiach. W przemysłowych warunkach pracy zmieszana para korozyjna i skroplona ciecz przewodzą przeciwprądowy transfer masy wewnątrz sekcji wieży, aby zapewnić separację klasyfikacji komponentów. Powłoka ze stali węglowej wytrzymuje ogólne obciążenie mechaniczne, a bezszwowa wyściółka z PTFE izoluje gorącą parę korozyjną od metalowego podłoża, zapobiegając korozji powłoki i zanieczyszczeniu frakcjonowanych produktów jonami metali. Modułowa, segmentowa konstrukcja z sekcji wieży upraszcza transport drogowy i montaż na miejscu, powszechnie stosowana w parkach przemysłowych do regeneracji rozpuszczalników i separacji czynników korozyjnych.

Zasada działania

Ta przemysłowa wieża rektyfikacyjna uzupełnia separację komponentów w oparciu ogaz-licznik cieczy-aktualna masa-zasada transferuw połączeniu z dwuwarstwową konstrukcją antykorozyjną:

1. Zasada materiału konstrukcyjnego

· Zewnętrzna powłoka: powłoka zbiornika ciśnieniowego Q345R ze stali węglowej, wytrzymująca ciśnienie wewnętrzne, zewnętrzne obciążenie wiatrem i ciężar elementów wewnętrznych wieży; segmentowe modułowe sekcje wieży są połączone kołnierzami antykorozyjnymi z pełną wykładziną PTFE.

· Bariera wewnętrzna: Arkusz PTFE aktywowany sodem jest ściśle związany z wewnętrzną ścianą wieży poprzez laminowanie próżniowe. PTFE utrzymuje stabilną bezwładność chemiczną pod wpływem wysokiej temperatury pary zawierającej kwasy, zasady i fluor, zapobiegając kontaktowi żrących oparów ze stalową powłoką.

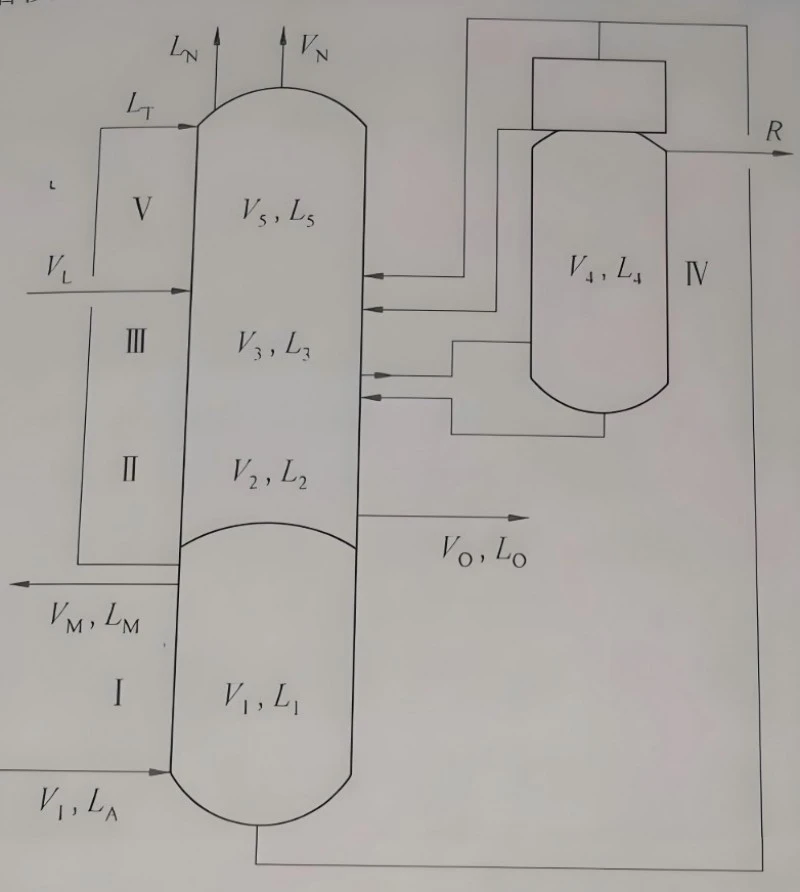

2. Logika procesu rektyfikacji przemysłowej

Ogrzane medium mieszane wytwarza parę i wpływa do dolnej części kolumny rektyfikacyjnej. Gorąca para unosi się w górę; skroplona ciecz zwrotna spływa w dół. Wewnątrz opakowania lub elementów wewnętrznych tac, para i ciecz mają pełny kontakt w celu powtarzalnej wymiany parowania i kondensacji. Różne składniki o różnych temperaturach wrzenia oddziela się i zbiera odpowiednio z górnego i dolnego wylotu. Cała wieża pracuje w trybie ciągłego obiegu, aby sprostać wymaganiom dotyczącym separacji przemysłowej o dużej objętości.

Podstawowe zalety produktu

1. Wytrzymała konstrukcja do pracy ciągłej, przeznaczona do zastosowań przemysłowych. Zoptymalizowana pod kątem długotrwałej, nieprzerwanej pracy w cyklu przemysłowym, wzmacniająca połączenie kołnierzowe i wydajność klejenia wykładziny, przystosowana do ciągłej 24-godzinnej prostowania na liniach produkcyjnych w parkach przemysłowych.

2. Modułowa konstrukcja z segmentową sekcją wieży. Podział na wiele standardowych sekcji wieży rozwiązuje ograniczenia transportowe ultrawysokiego korpusu wieży; użytkownicy mogą później zwiększać lub zmniejszać sekcje wieży zgodnie z ulepszonymi wymaganiami dotyczącymi precyzji separacji.

3. Pełnopowierzchniowa ochrona antykorozyjna przed kontaktem z parą Nie tylko wewnętrzna ściana wieży, wszystkie wewnętrzne pierścienie wsporcze, otwory dysz i kołnierze łączące mają pełną wykładzinę PTFE; unikać lokalnych uszkodzeń korozyjnych spowodowanych działaniem pary korozyjnej o wysokiej temperaturze w szczelinach konstrukcyjnych.

4. Elastycznie konfigurowalne elementy wewnętrzne wieży Obsługa pakowania losowego, pakowania strukturalnego i wielostopniowych redystrybutorów cieczy. Dostosuj konfigurację wewnętrzną, aby zrównoważyć wydajność separacji i rzeczywistą wydajność przetwarzania przemysłowego.

5. Dobra kompatybilność dla zmiennych warunków pracy Stabilna wydajność pod ciśnieniem atmosferycznym i umiarkowana rektyfikacja pod ciśnieniem, dostosowanie separacji różnicy temperatur wrzenia wielu mieszanych składników korozyjnych.

6. Kompatybilność całego systemu Ujednolicony standard kołnierza antykorozyjnego HG20536, może bezproblemowo łączyć się z rebojlerem wyłożonym PTFE, reaktorem, zbiornikiem odbiorczym i skraplaczem, tworząc kompletną przemysłową pętlę rektyfikacyjną.

Pełna tabela specyfikacji technicznych

Główne pola zastosowań

Koncentrując się na scenariuszach ciągłej separacji przemysłowej na dużą skalę, dostarczanych do parków chemii wysokowartościowej, zakładów fluorochemicznych i zakładów recyklingu cieczy odpadowych w Azji Południowo-Wschodniej i na Bliskim Wschodzie:

1. Odzysk i regeneracja rozpuszczalników korozyjnych w odpadach przemysłowych

2. Fluorochemiczna rektyfikacja mieszanych składników i zbieranie frakcji

3. Ciągłe oczyszczanie surowców drobnochemicznych i oddzielanie składników

4. Projekt ekologiczny: separacja składników organicznych od żrących cieczy odpadowych

5. Oczyszczanie i recykling rozpuszczalników pomocniczych nowej energii

6. Przetwarzanie frakcji petrochemicznych żrących środków pomocniczych

Środki ostrożności dotyczące obsługi

1. Ograniczenie dotyczące pary wodnej: Tylko stopiony metal alkaliczny i trifluorek chloru powodują erozję wykładziny PTFE; sprawdzić skład pary przed uruchomieniem, unikać długotrwałej pracy nieznanych mieszanych, żrących oparów.

2. Kontrola zmiany temperatury: zapobiegaj ostremu szokowi temperaturowemu. Szybkość nagrzewania/chłodzenia nie powinna przekraczać 12℃ na godzinę, aby uniknąć naprężeń termicznych prowadzących do lokalnego rozwarstwienia wykładziny.

3. Limit działania próżni: nie przekraczać maksymalnego stopnia próżni -0,08 MPa; nadmierne podciśnienie zwiększa ryzyko łuszczenia się wykładziny.

4. Ochrona wewnętrzna: zapobiegaj wpadaniu fragmentów twardego metalu do korpusu wieży podczas instalacji i remontu; ostre, twarde zanieczyszczenia porysują powierzchnię wykładziny PTFE.

5. Limit obciążenia: Nie przeciążaj elementów wewnętrznych; ściśle przestrzegać obciążenia projektowego pierścienia nośnego sekcji wieży, zapobiegać uszkodzeniom spowodowanym ściskaniem okładziny.

6. Zabronione modyfikacje na miejscu: Nie spawaj, nie wierć ani nie przecinaj powłoki wieży na miejscu. Jakakolwiek rekonstrukcja musi uzyskać potwierdzenie z działu technicznego Zhuoyan.

Przewodnik po rutynowej konserwacji

1. Okresowa kontrola wykładziny: Co 8-12 miesięcy przeprowadzaj badanie wycieków iskier na całej ścianie. Kontrola skupienia połączeń kołnierzowych sekcji wieży i pozycji dysz narażonych na wielokrotne czyszczenie parą.

2. Czyszczenie wewnętrzne: Zatrzymaj sprzęt i całkowicie ostudź przed otwarciem włazu. Zastosuj miękkie narzędzia czyszczące i kompatybilne elementy wewnętrzne wieży do płukania rozpuszczalnikiem i ścianę wewnętrzną; szczotka druciana stalowa lub twardy skrobak są zabronione.

3. Konserwacja uszczelnień kołnierzy: Co kwartał sprawdzać uszczelki PTFE segmentowych kołnierzy łączących. Wymień starzejące się i zdeformowane uszczelki na czas, aby zapobiec wyciekom pary na złączach.

4. Remont wnętrza wieży: Wyjmij opakowanie i redystrybutor do czyszczenia podczas corocznej konserwacji związanej z wyłączeniem; usuwa koks i średnie osady, aby zagwarantować efektywność przenoszenia masy.

5. Zabezpieczenie powłoki zewnętrznej: W przypadku kolumny rektyfikacyjnej montowanej na zewnątrz należy co 2 lata sprawdzać stan farby antykorozyjnej; naprawa łuszczącej się farby w celu ochrony powłoki ze stali węglowej przed korozją atmosferyczną.

6. Zarządzanie częściami zamiennymi: Rezerwa pasujących uszczelek PTFE i akcesoriów wewnętrznych chronionych wyściółką; zwykłe metalowe części zamienne nie mogą zastąpić pasujących elementów antykorozyjnych.

Często zadawane pytania

P1: Czy ta przemysłowa kolumna rektyfikacyjna wyłożona PTFE może pracować w celu długotrwałej, 24-godzinnej ciągłej rektyfikacji przemysłowej?

Odp.: Tak, ta wieża jest zoptymalizowana do przemysłowej pracy w cyklu ciągłym, odpowiednia do dużych projektów separacji rozpuszczalników na poziomie parku.

P2: Czy możemy później dodać lub zmniejszyć sekcje wieży, aby dostosować precyzję separacji?

Odp.: zastosuj modułową konstrukcję segmentową. Nowe sekcje wieży można zwiększać lub usuwać na miejscu, aby dostosować efektywną wysokość separacji zgodnie z modernizacją procesu na późniejszym etapie.

P3: Czy kolumna rektyfikacyjna nadaje się do oddzielania gorącej pary zawierającej fluor?

Odp.: Może pracować w przypadku pary zawierającej fluor po modernizacji do wykładziny PTFE o grubości 4 mm; prosimy o wcześniejsze podanie składu pary do oceny technicznej.

P4: Na co powinniśmy zwrócić uwagę podczas montażu segmentowych sekcji wieży na miejscu?

Odp.: Ściśle chroń od podstaw powierzchnię wykładziny kołnierza z PTFE; użyj pasujących uszczelek PTFE, przestrzegaj wymaganego momentu dokręcania śrub.

P5: Czy możesz zapewnić kompletny, pasujący sprzęt, w tym reboiler, reaktor wyłożony i zbiornik odbiorczy?

Odp.: Ujednolicony standard kołnierzy antykorozyjnych, obsługujący kompleksowe zaopatrzenie w pełny zestaw linii produkcyjnych do rektyfikacji przemysłowej.

P6: Jaki jest oficjalny zakres gwarancji na przemysłową kolumnę rektyfikacyjną?

Odp.: 10-letnia gwarancja na konstrukcję ze stali węglowej; Wyściółka PTFE 5-letnia gwarancja (z wyłączeniem uszkodzeń spowodowanych sztucznymi zarysowaniami, uderzeniami i nieprawidłowym działaniem); akcesoria wewnętrzne wieży 2-letnia gwarancja.
